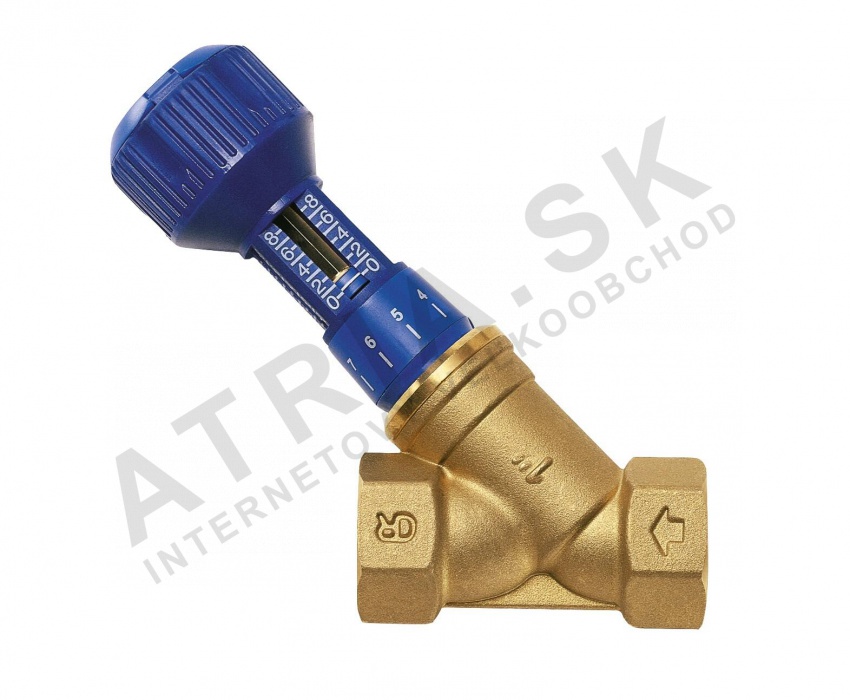

Regulační ventil - 2 palce; Kv 50,52

Detailní popis produktu

Tento regulační ventil se běžně používá v komerčních a průmyslových budovách pro regulaci a vyvážení otopných a chladicích soustav. Je obvykle instalován v hydronických systémech, kde je vyžadována přesná kontrola průtoků, aby byla zajištěna rovnoměrná distribuce tepelné energie. Montéři a servisní technici tento ventil používají k nastavení diferenciálního tlaku a průtoku, čímž zajišťují optimální výkon systému a energetickou účinnost. Ventil je navržen pro integraci do uzavřených systémů, kde přesná správa průtoku je zásadní pro udržení vyváženosti systému a prevenci přetížení.

Přesné montáž a uvedení do provozu tohoto ventilu jsou kritické pro dosažení požadovaného výkonu systému. Často se používá spolu s dalšími regulačními a řídicími komponenty k udržení stabilních provozních podmínek. Ventil je vhodný pro použití jak v nových instalacích, tak při rekonstrukcích systémů, kde je potřeba úprava průtoku k opravě nerovnováhy nebo zlepšení účinnosti.

Technické parametry

Materiál	Měď CC752S
Provozní teplota	-10 °C
Jmenovitý tlak	PN 20
Hmotnost	2,64 kg
Kód	727200
Značka	IVAR

Rozsah provozní teploty od -10°C do +120°C umožňuje použití ventilu v širokém rozsahu prostředí, od chladicích skladů po vytápěná prostředí. Označení PN 20 znamená, že ventil je vhodný pro systémy s maximálním jmenovitým tlakem 20 bar, což ho činí vhodným pro středotlaké aplikace. Hodnota Kv 50,52 je klíčovým parametrem pro určení průtokové kapacity ventilu a je zásadní pro přesné výpočty rozměrů a vyvážení systému.

Montáž a připojení

Ventil je navržen pro připojení 2 palce, obvykle pomocí závitových nebo šroubovacích spojek v závislosti na požadavcích systému. Montéři by měli zajistit, že ventil je nainstalován ve správné poloze, s indikací směru průtoku na tělese. Je důležité ověřit, že systémový tlak nepřekročí hodnotu PN 20 a že provozní teplota zůstává v rámci specifikovaného rozsahu. Běžné chyby při montáži zahrnují nesprávnou orientaci, nedostatečné těsnění spojek a nedostatečné zohlednění průtokových vlastností ventilu při návrhu systému. Před uvedením do provozu by měla být provedena důkladná kontrola ventilu a jeho spojek, aby byla zajištěna bezúniková funkce a správné fungování.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními otopnými a chladicími systémy, které používají měděné nebo ocelové potrubí. Může být použit spolu s dalšími regulačními a řídicími komponenty značky IVAR k vytvoření plně integrovaného systému. Pro optimální výkon může být nutné objednat dodatečné příslušenství, jako jsou montážní závěsy, těsnící materiály a řídicí aktuátory. Montéři by měli odkazovat na technickou dokumentaci výrobce pro konkrétní informace o kompatibilitě a doporučené kombinace příslušenství.

Technický pozadí pro projektanty

Ventil funguje tím, že upravuje průtočnou plochu prostřednictvím mechanismu tyče a sedla, což umožňuje přesnou kontrolu průtoku kapaliny. Materiál mědi CC752S poskytuje dobré odolnosti proti korozi a mechanickou pevnost, což ho činí vhodným pro použití v různých kapalinách a prostředích. Návrh ventilu umožňuje jeho integraci do otevřených i uzavřených systémů, kde může být použit k udržení stabilního diferenciálního tlaku a průtoku. Doba životnosti a účinnost ventilu jsou ovlivněny kvalitou montáže, provozními podmínkami a pravidelností provádění kontrol a údržby.

Údržba a provoz

Pravidelná kontrola ventilu je doporučována k zajištění jeho pokračujícího výkonu a k identifikaci jakýchkoli známek opotřebení nebo poškození. Montéři by měli kontrolovat úniky, ověřit správné nastavení průtokového nastavení a zajistit, že ventil je bez nečistot nebo zácp. V krátkém popisu nejsou uvedena konkrétní intervaly údržby, ale je vhodné dodržovat doporučení výrobce ohledně údržby a inspekce. Jakékoli úpravy ventilu by měly být provedeny opatrně, aby nedošlo k přetížení nebo poškození vnitřních komponent.

Nejčastější otázky

Může být tento ventil použit v otopných i chladicích systémech?
Ano, ventil je vhodný pro použití v otopných i chladicích systémech, pokud zůstává provozní teplota v rámci specifikovaného rozsahu -10°C až +120°C.

Jaký je maximální tlakový rating ventilu?
Ventil má jmenovitý tlakový rating PN 20, což znamená, že je vhodný pro systémy s maximálním provozním tlakem 20 bar.

Je ventil vhodný pro použití s glykolovými kapalinami?
Ano, ventil je kompatibilní s glykolovými kapalinami, pokud zůstávají provozní podmínky v rámci specifikovaných mezí teploty a tlaku.

Může být ventil upraven po montáži?
Ano, ventil lze upravit po montáži k nastavení požadovaného průtoku a diferenciálního tlaku. Jakékoli úpravy by však měly být provedeny opatrně, aby nedošlo k přetížení nebo poškození vnitřních komponent.
