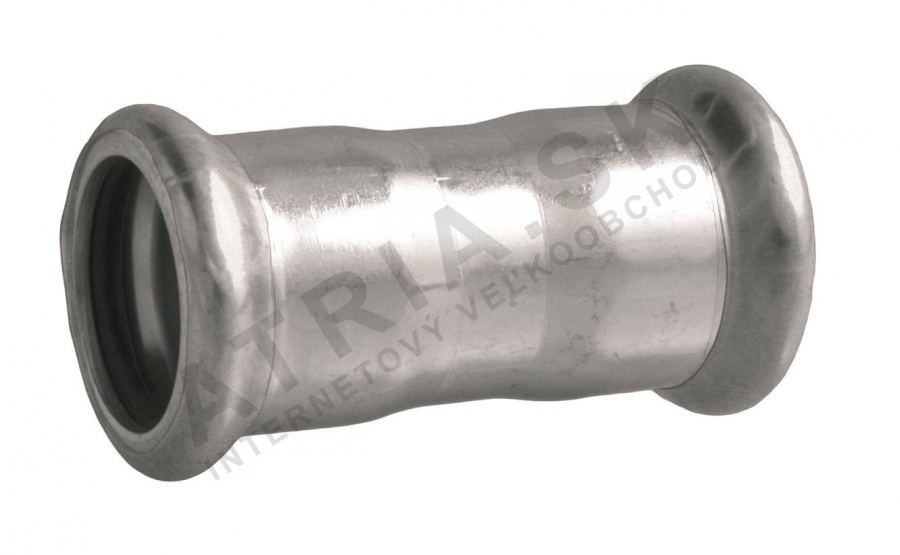

Zástrčka - C - 18 mm
Kód: IVC10.18Související produkty
Detailní popis produktu
Tisková spojení jsou základními komponenty v uzavřených otopných systémech, průmyslovém distribuci vzduchu a plynů a požárních instalacích. Umožňují rychlé a bezpečné sestavení potrubních sítí bez nutnosti svařování nebo závitování. Tiskové spojení IVAR IVC10.18 je navrženo pro použití v centrálních otopných systémech, chlazených vodních okruhech a požárních hasicích systémech, kde je vyžadována spolehlivá a netěsná spojka. Často se používá v bytových, obchodních a průmyslových budovách, kde je ocelové potrubí preferováno kvůli své síle a trvanlivosti.
Montážní pracovníci pracující na uzavřených systémech těží z jednoduchosti instalace a schopnosti provádět úpravy bez nutnosti řezání nebo opětovného opracování potrubí. Metoda tisknutí zajistí konzistentní a opakovatelné spojení, což snižuje riziko lidské chyby během sestavování. IVC10.18 je zvláště vhodný pro prostředí, kde je místo omezené a tradiční metody jako svařování jsou nepoužitelné nebo omezené.
Technické parametry
| Materiál | uhlíková ocel s cínovým povlakem |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odměrnost vysokému tlaku až do | 16 bar |
| Hmotnost | 0,045 kg |
| Kód | IVC10.18 |
| Značka | IVAR |
Rozsah provozních teplot od -20°C do +120°C umožňuje, aby nipplový uzel fungoval jak v chladném, tak i v horkém prostředí, což jej činí vhodným pro široké spektrum aplikací. Označení PN 16 znamená, že může zvládat tlaky až do 16 bar, což je typické pro uzavřené otopné a průmyslové systémy. Tyto parametry jsou klíčové pro určení kompatibility s návrhovým tlakem a teplotními podmínkami systému.
Instalace a spojení
Instalace IVAR IVC10.18 vyžaduje tiskové nástroje kompatibilní s M-typem čelistí. Spojení je položeno na připravené konce trubek a tiskový nástroj se používá k stlačení spojky kolem trubky. Těsnicí kroužek musí být v místě a nedotčený před tisknutím. Indikační značka na spojce by měla být zarovnaná s rozměrem 54 mm po tisknutí, aby potvrdila správné spojení. Běžné chyby instalace zahrnují použití nesprávných typů čelistí, nekontrolu indikační značky nebo tisknutí bez těsnicího kroužku v místě.
Kompatibilita a příslušenství
IVC10.18 je kompatibilní s ostatními tiskovými spojkami IVAR a ocelovými trubkami stejného jmenovitého průměru. Je navržen k použití s přírubovými spojovacími spoji a vyžaduje EPDM těsnicí kroužek pro těsné spojení. Pro kompletní instalaci se ujistěte, že jsou k dispozici vhodné tiskové nástroje a typ čelistí. Příslušenství, jako jsou těsnicí kroužky a tiskové nástroje, musí být zakoupeno zvlášť.
Technický pozadí pro návrháře
Tisková spojka funguje tím, že stlačí ocelovou spojku kolem potrubí, čímž vytvoří mechanické i hydraulické těsnění. Uhlíková ocel s cínovým povlakem poskytuje odolnost proti korozi, zatímco EPDM těsnicí kroužek zajistí těsné spojení. Systém musí být navržen tak, aby zohlednil tepelné roztažnost a smrštění, stejně jako mechanickou pevnost tiskového spoje. Doba životnosti spojky je ovlivněna kvalitou tiskové operace, stavem těsnicího kroužku a prostředím instalace.
Servis a provoz
Po instalaci spojka nepožaduje pravidelnou údržbu. Je však důležité kontrolovat spojení při běžných revizích systému na známky úniku nebo mechanického poškození. Absence svarů nebo závitových spojů snižuje riziko koroze a opotřebení v průběhu času. Pokud dojde k úniku, musí být spojka nahrazena, protože tisková metoda není reverzibilní.
Často kladené otázky
Může být IVC10.18 použit v solárních otopných systémech?
Ano, spojka je vhodná pro solární otopné systémy díky svému rozsahu teplot a odolnosti vůči tepelné cyklování.
Je spojka kompatibilní s M-typem tiskových nástrojů?
Ano, IVC10.18 je navržen k použití s tiskovými nástroji vybavenými M-typem čelistí.
Může být spojka použita v tlakových vzduchových systémech?
Ano, spojka je vhodná pro tlakové vzduchové systémy až do 16 bar a v rámci stanoveného rozsahu teplot.
Vyžaduje spojka těsnicí kroužek během instalace?
Ano, EPDM těsnicí kroužek musí být v místě před tisknutím, aby bylo zajištěno těsné spojení.
Doplňkové parametry
| Kategorie: | Lis na spojky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.045 kg |
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 18 mm |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:07 |
