Zásuvka - C - 35 mm

Detailní popis produktu

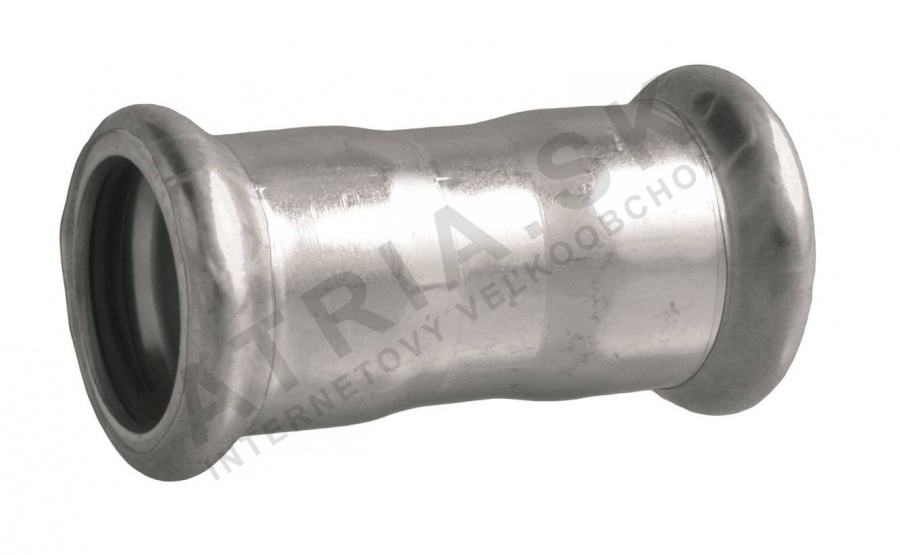

Tlaková spojení jako IVAR IVC10.35 jsou důležité komponenty uzavřených otopných systémů, průmyslových potrubí a požárních instalací. Tyto spojky umožňují rychlé a bezpečné spojení bez nutnosti svařování nebo závitování. Instalatéři pracující na distribuci centrálního vytápění, chlazených vodních okruzech nebo požárních potlačovacích systémech často využívají tlaková spojení kvůli jejich efektivitě a spolehlivosti. Model IVC10.35 je zejména vhodný pro prostředí, kde jsou vyžadovány vysoká odolnost proti tlaku a tepelná stabilita, například v průmyslových závodech nebo komerčních budovách s komplexními potrubními rozvětvěními.

Toto spojení se běžně používá v uzavřených otopných systémech, kde zajišťuje netěsná spojení za různých tepelných zátěží. Je také vhodné pro systémy stlačeného vzduchu a aplikace s inertními plyny. Konstrukce z pozinkované uhlíkové oceli poskytuje odolnost proti korozi, zatímco EPDM těsnicí kroužek zajistí hermetické těsnění. Metoda stlačení umožňuje rychlou montáž a snižuje riziko lidské chyby během instalace.

Technické parametry

Materiál	pozinkovaná uhlíková ocel
Pracovní teplota	-20 °C
Jmenovitý tlak	PN 16
Vysoká odolnost proti tlaku až do	16 bar
Hmotnost	0,103 kg
Kód	IVC10.35
Značka	IVAR

Rozsah pracovních teplot od -20 °C do +85 °C s krátkodobým maximem +120 °C zajišťuje vhodnost spojení jak pro vytápění, tak i pro chlazení. Tlaková klasifikace PN 16 (16 bar) zaručuje kompatibilitu s vysokotlakými systémy. Tyto parametry jsou klíčové pro výběr správného spojení pro daný systém, zejména v prostředích, kde jsou běžné tepelné dilatace a kolísání tlaku.

Instalace a připojení

Spojení IVAR IVC10.35 se instaluje pomocí stlačovacího nástroje kompatibilního s čelistmi typu M. Spojení se položí na připravený konec trubky a stlačovací nástroj se použije ke stisknutí spojky kolem trubky. Pro správné těsnění je nutné mít konec trubky čistý a bez ostrých hran. Indikátor na spojení ukazuje, kdy je spojka stlačena na správnou velikost 54 mm. Běžné chyby při instalaci zahrnují použití nesprávných čelistí, nedbalé vyčištění konce trubky nebo stlačení spojení bez ověření indikátoru. Po instalaci by mělo být spojení vizuálně kontrolováno na rovnoměrné stlačení a absence mezery.

Kompatibilita a příslušenství

Spojka IVC10.35 je kompatibilní s dalšími IVARovými tlakovými spojkami a komponenty série IVAR.IVC10. Je navržena pro použití s rovinnými těsnicími kroužky a funguje s trubkami o průměru 35 mm. Pro kompletní instalaci mohou být potřeba další komponenty, jako jsou koncové části trubek, stlačovací nástroje a těsnicí kroužky. Spojka není certifikována pro vodovodní aplikace a neměla by být použita v systémech, kde se dopravuje pitná voda.

Technický pozadí pro projektanty

Spojení IVAR IVC10.35 pracuje na principu mechanického stlačení, při kterém se spojení stlačí na trubku a tvoří bezpečné a netěsné spojení. Pozinkovaná uhlíková ocel poskytuje dobrou mechanickou pevnost a odolnost proti korozi. EPDM těsnicí kroužek zajišťuje hermetické těsnění proti povrchu trubky. V systému se spojení integruje s dalšími tlakovými spojkami a ventily, aby vytvořilo spojitý tok. Doba trvanlivosti spojení je ovlivněna provozními podmínkami, včetně teplotních kolisací, úrovně tlaku a přítomnosti korozi způsobujících médií. Správná instalace a pravidelná kontrola jsou klíčové pro udržení účinnosti systému a prevenci úniků.

Servis a provoz

Spojení vyžaduje minimální servis díky své odolné konstrukci. Doporučuje se pravidelná vizuální inspekce, abyste zkontrolovali případné známky opotřebení, koroze nebo úniku. Pokud je detekován únik, postižená sekce by měla být izolována a spojení vyměněno. V technických datech nejsou uvedeny konkrétní intervaly servisu, ale spojení by mělo být vyměněno, pokud ukazuje známky mechanického poškození nebo pokud je systém vyřazen z provozu.

Nejčastěji kladené otázky

Může být IVAR IVC10.35 použit v solárních otopných systémech?
Ano, spojení je vhodné pro solární otopné systémy, pokud pracovní teplota a tlakové podmínky jsou v rámci specifikovaného rozsahu od -20 °C do +85 °C a až 16 bar.

Je IVAR IVC10.35 kompatibilní s M-type stlačovacími nástroji?
Ano, spojení je navrženo k použití s nástroji, které mají čelisti typu M pro správné stlačení a těsnění.

Může být IVAR IVC10.35 použit pro vodovodní aplikace?
Ne, spojení není certifikováno pro vodovodní aplikace a nemělo by být použito v systémech, kde se dopravuje pitná voda.

Jaká je maximální pracovní teplota IVAR IVC10.35?
Spojení může být použito při maximální pracovní teplotě +120 °C po dobu krátké doby, ale dlouhodobá pracovní teplota by neměla překročit +85 °C.
