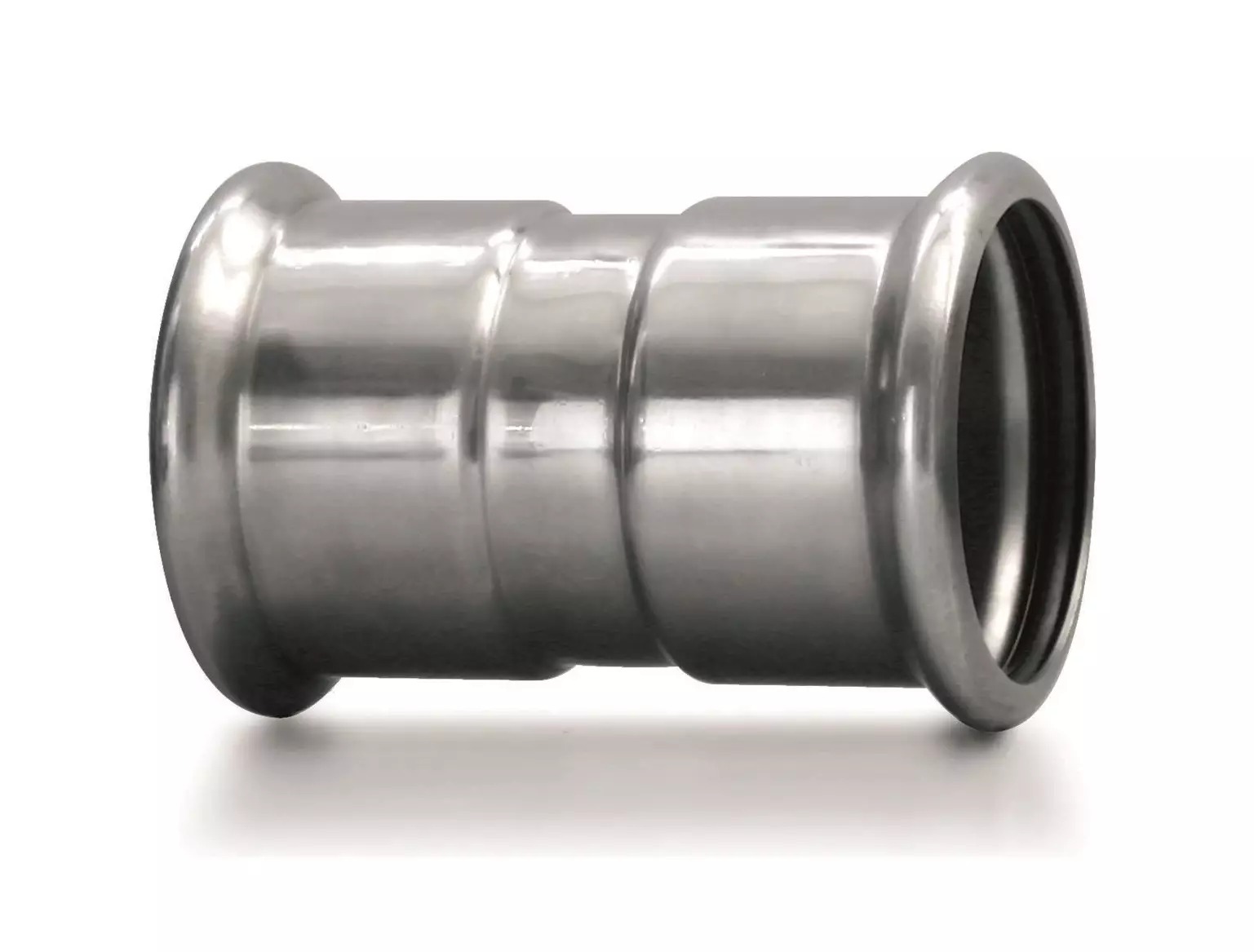

Zásuvka - N - 28 mm
Kód: IVN10.28Související produkty
Detailní popis produktu
Tento nerezový soket se běžně používá v bytových i komerčních budovách pro připojení tlakových systémů. Je vhodný pro aplikace jako centrální vytápění, hasicí systémy a doprava kapalin v průmyslu. Montéři jej často integrují do systémů vyžadujících vysokou odolnost proti korozi a spolehlivé těsnění. Tlumec zajišťuje kompatibilitu se standardními tlakovými nástroji a poskytuje netěsnost bez úniku při správné instalaci.
Typické scénáře instalace zahrnují přívody kotle, okruhy pro podlahové vytápění a systémy stlačeného vzduchu. Soket je navržen pro použití s nerezovým potrubím a často se nachází v prostředích s kolísajícími teplotami a chemickým vlivem. Jeho EPDM těsnicí kroužek zajišťuje flexibilitu a odolnost v různých podmínkách.
Technické parametry
| Materiál | Nerezová ocel sorta Wst. Nr. 1.4404 (AISI 316L), Těsnicí kroužek EPDM |
|---|---|
| Prov. teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN10.28 |
| Značka | IVAR |
Instalace a připojení
K instalaci soketu je třeba nejprve zajistit, že konec trubky je čistý a bez ostrých hran. Soket má vnitřní závit pro připojení ke závitovým komponentám. Kompresní nástroj použijte k stlačení tlumce kolem trubky, přičemž kontrolujte, zda indikátor ukazuje správnou kompresi do 54 mm. Před stlačením ověřte, že těsnicí kroužek je správně umístěn a není poškozený. Běžné chyby zahrnují nedostatečnou kompresi, nesprávnou přípravu trubky nebo použití poškozeného těsnicího kroužku, což může vést k únikům nebo selhání v průběhu času.Kompatibilita a příslušenství
Tento soket je kompatibilní se standardními nerezovými tlakovými systémy. Vyžaduje kompresní nástroj vhodný pro danou velikost a materiál. Další komponenty, jako jsou koncovky trubek, ventily a závitové tlumce, mohou být potřeba v závislosti na konfiguraci systému. Ujistěte se, že všechny komponenty pocházejí ze stejného tlakového systému, aby byla zajištěna kompatibilita a výkon.Technický pozadí pro projektanty
Soket funguje tak, že mezi trubkou a tlumcem vytváří mechanické a hydraulické těsnění pomocí kompresní síly. Konstrukce z nerezové oceli poskytuje vysokou odolnost proti korozi a mechanickému namáhání, což jej činí ideálním pro agresivní prostředí. EPDM těsnicí kroužek zlepšuje těsnost proti úniku a kompenzuje drobné nerovnosti. Integrace tohoto soketu do systému závisí na správné orientaci, kompatibility materiálů a dodržení tlakových standardů. Dlouhodobá efektivita závisí na kvalitě instalace a na absenci vibrací nebo napětí z tepelné dilatace.Služba a provoz
Během provozu pravidelně kontrolovat případné známky úniku nebo opotřebení, zejména u těsnicího kroužku a kompresního spojení. Pokud je systém vystaven vysokým vibracím nebo častým teplotním změnám, pravidelně inspekcí kontrolovat, zda soket není oslabený nebo deformovaný. Nejsou specifikovány žádné plánované servisní intervaly, ale vizuální kontroly se doporučují během pravidelné údržby. V případě podezření na selhání je třeba ihned vyměnit tlumec, aby byla minimalizována výpadková doba systému.Nejčastější dotazy
Lze Socket N 28 mm použít ve solárních systémech?
Ano, je vhodný pro solární vytápění díky své teplotní toleranci až do +120 °C a odolnosti proti tepelné expanzi.
Je tento soket kompatibilní s měděným nebo plastovým potrubím?
Ne, je specificky navržen pro nerezové tlakové systémy a nelze jej použít s měděným nebo plastovým potrubím.
Jak zjistím, zda je soket správně stlačený?
Ověřte, že indikátor komprese dosáhne 54 mm během instalace. To potvrzuje správnou tlakovou montáž a zabraňuje únikům.
Je možné vyměnit těsnicí kroužek po instalaci?
Ne, jakmile je soket stlačený na trubku, těsnicí kroužek nelze vyměnit. Pokud je těsnění poškozené, musí být použit nový soket.
Doplňkové parametry
| Kategorie: | IVAR.IVN10,IVN11 - nátrubek |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 28 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:43 |
