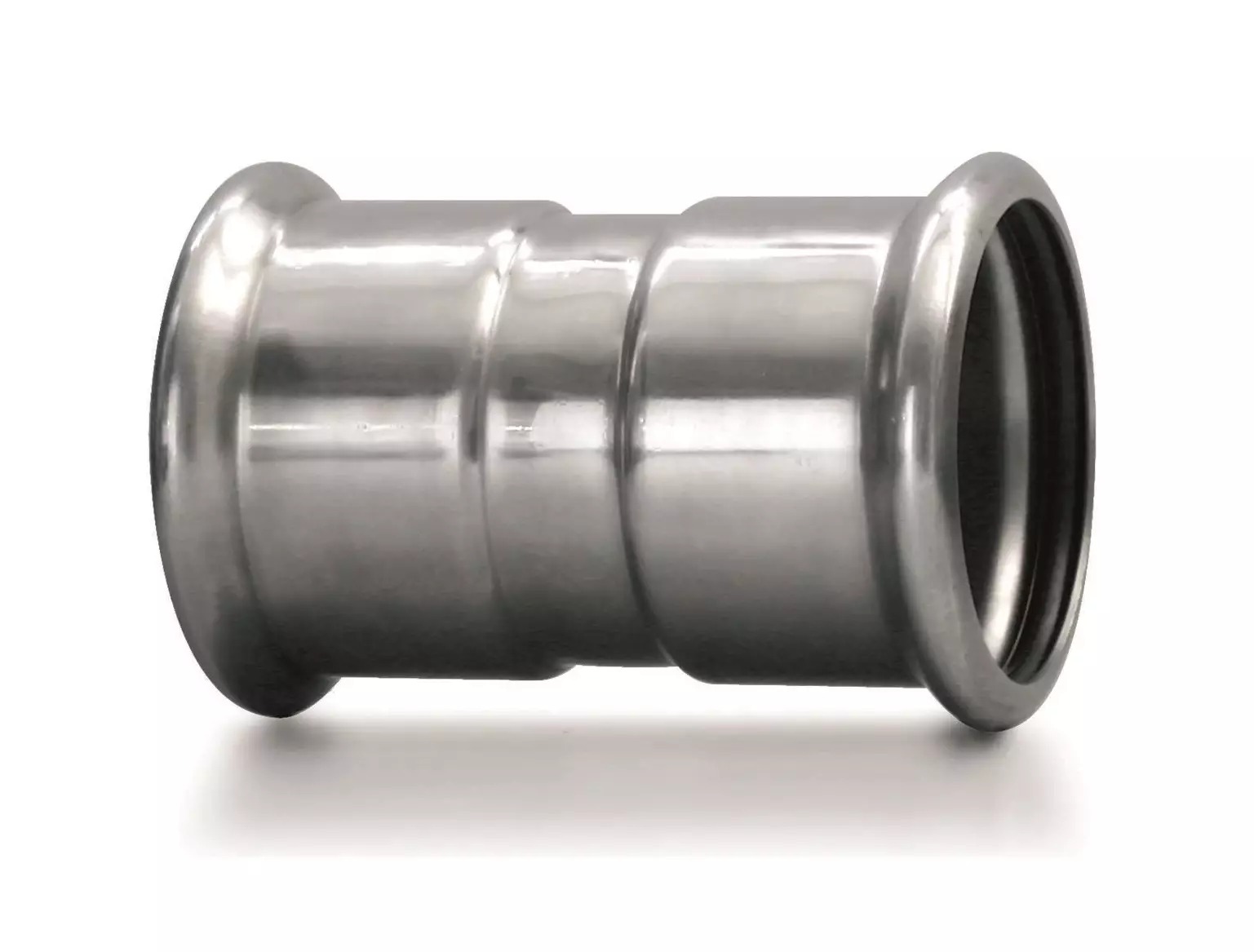

Zásuvka - N - 35 mm

Detailní popis produktu

Přípojník Socket N 35 mm se často používá ve venkovských i komerčních budovách k propojování potrubí ve vytápěcích, vodovodních a průmyslových systémech. Je zvláště vhodný pro stlačené spojení v uzavřených okruzích, kde je důležitá těsnost a odolnost proti korozi. Instalatéři pracující na centrálních vytápěcích systémech, požárních zásobnicích nebo solárních tepelných systémech najdou tento komponent zásadní pro zajistění bezpečných a trvanlivých potrubních spojů. Přípojník je kompatibilní se systémy fungující v širokém rozmezí teplot, což jej činí vhodným jak pro studenou, tak horkou vodu.

Při montáži je přípojník stlačen na konec potrubí pomocí certifikovaného stlačovacího nástroje. Metoda stlačení eliminuje potřebu svařování nebo závitování, snižuje dobu montáže a minimalizuje riziko úniků. Těsnicí kroužek z EPDM zajistí spolehlivé těsnění za různých tlakových a teplotních podmínek. Konstrukce z nerezové oceli poskytuje odolnost proti korozi a mechanickému namáhání, činí jej ideálním jak pro vnitřní, tak vnější aplikace.

Technické parametry

Rozsah provozních teplot od -20 °C do +85 °C umožňuje použití tohoto přípojníku v různých prostředích, včetně těch s sezónními teplotními kolísáním. Maximální teplota +120 °C je důležitá pro horkou vodu a vytápěcí systémy. Nominální tlak PN16 ukazuje, že přípojník může zvládat střední tlakové aplikace, jako jsou domácí vytápěcí systémy nebo průmyslové procesní potrubí. Tyto parametry jsou zásadní pro správné rozměrování a výběr podle požadavků systému.

Montáž a spojení

Pro montáž přípojníku Socket N 35 mm ujistěte, že konec potrubí je čistý, bez ostrých hran a správně rozměrový. Přípojník je položen nad potrubí a stlačen vhodným stlačovacím nástrojem, dokud indikátor stlačení nedosáhne požadované délky 54 mm. Po stlačení by měl být spoj kontrolován na rovnoměrné stlačení a správné sednutí. Běžné chyby při montáži zahrnují nesprávnou přípravu potrubí, použití necertifikovaných nástrojů nebo nekontrolu hloubky stlačení. Vždy postupujte podle pokynů výrobce ohledně síly stlačení a kalibrace nástroje, aby nedocházelo ke stlačení pod nebo nad normu, což může ohrozit integritu spoje.

Kompatibilita a příslušenství

Tento přípojník je navržen k propojení se stlačenými nerezovými potrubími stejného průměru. Je kompatibilní s dalšími komponenty řady IVAR IVN10 a IVN11, včetně ohybů, T-kusů a ventilů. Pro kompletní nastavení systému mohou být potřeba další příslušenství, jako jsou stlačovací nástroje a náhradní těsnicí kroužky. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného stlačeného systému, aby byla zachována kompatibilita a výkon systému.

Technický pozadí pro projektanty

Přípojník Socket N 35 mm slouží jako bod stlačeného spojení v potrubním systému. Tělo z nerezové oceli nabízí vysokou mechanickou pevnost a odolnost proti agresivním médiím, zatímco těsnicí kroužek z EPDM poskytuje flexibilní těsnění, které se přizpůsobuje malým odklonům. Metoda stlačení využívá plastickou deformaci přípojníku k vytvoření hermetického těsnění kolem potrubí. Materiálové vlastnosti oceli 1.4404 zajišťují dlouhodobou odolnost v prostředích s vlhkostí a střední chemickou expozicí. Účinnost systému závisí na správné montáži a dodržování limitů tlaku a teploty uvedených v technické dokumentaci.

Služba a provoz

Během provozu vyžaduje přípojník minimální údržbu díky odolnosti stlačeného spojení. Pravidelné vizuální kontroly by měly být provedeny, aby se zkontrolovaly známky mechanického poškození, koroze nebo úniků. Pokud spoj ukazuje známky selhání, měl by být nahrazen stejným způsobem instalace. Neexistují plánované termíny údržby pro tento komponent, protože stlačený návrh je určen být trvalým spojením po správné instalaci.

Casto kladené otázky

Může být přípojník Socket N 35 mm použit ve solárních tepelných systémech?
Ano, přípojník je vhodný pro solární tepelné aplikace díky své odolnosti proti teplotním změnám a kompatibilitě s uzavřenými systémy.

Je těsnicí kroužek z EPDM odolný vůči olejom a rozpouštědlům?
Materiál EPDM poskytuje dobrou odolnost vůči vodě a slabým chemikáliím, ale může se degradovat při dlouhodobé expozici olejom nebo rozpouštědlům.

Může být přípojník znovu stlačen po první instalaci?
Ne, jakmile je přípojník stlačen, nemůže být znovu použit. Jakýkoliv poškozený nebo nesprávně stlačený přípojník musí být nahrazen novým.

Jak funguje indikátor stlačení?
Indikátor stlačení je vizuální pomůcka, která ukazuje, kdy nástroj dosáhne správné hloubky 54 mm. To zajistí, že přípojník je správně stlačen a těsnění.
