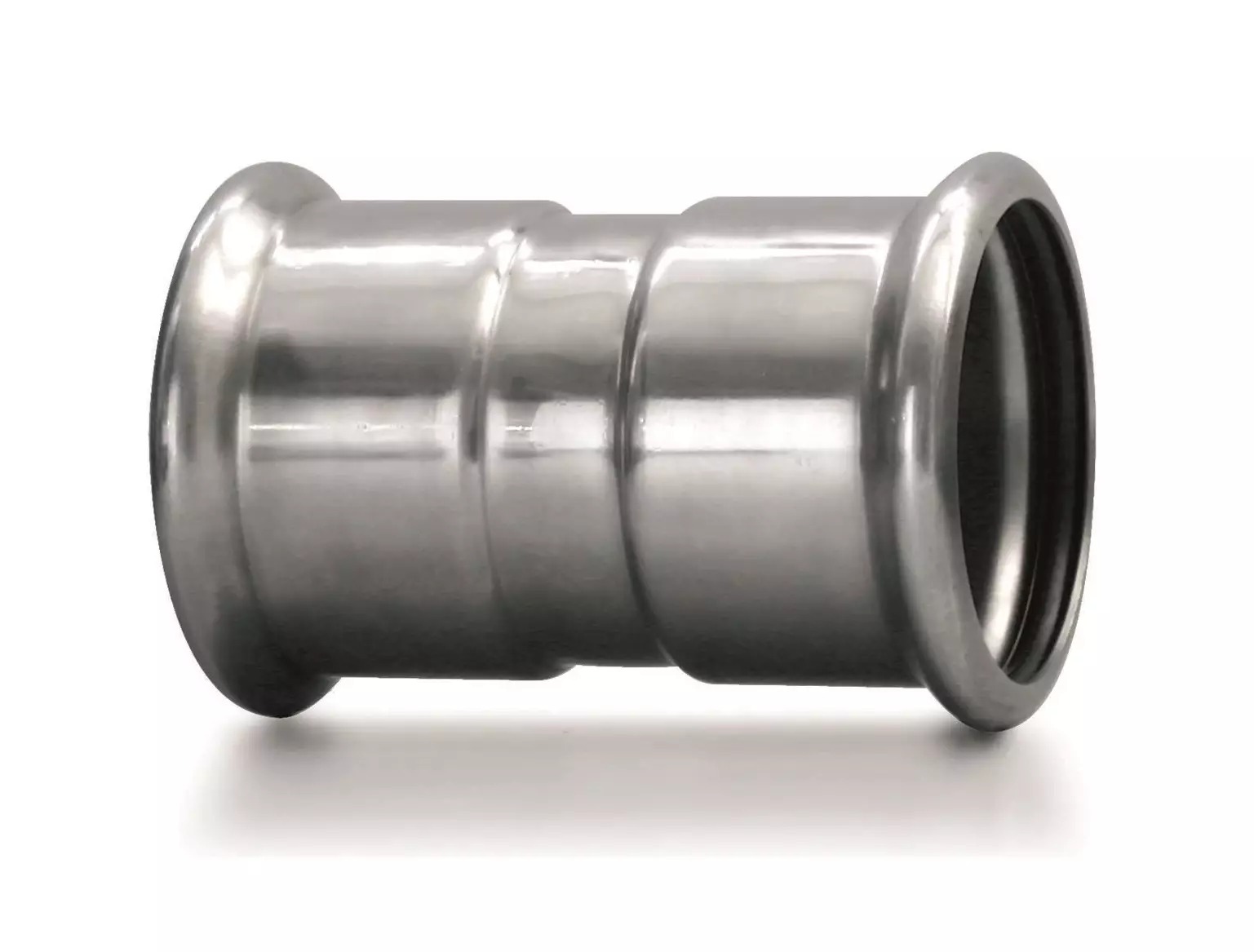

Zásuvka - N - 54 mm
Kód: IVN10.54Související produkty
Detailní popis produktu
Sokety N 54 mm se běžně používají v průmyslových a stavebních aplikacích, kde jsou vyžadovány spolehlivé a netěsné spojení stlačením. Tyto adaptéry jsou typicky využívány ve vytápěcích systémech, hasicích systémech, a průmyslových systémech plynu nebo vzduchu. Montéry pracující v komerčních a bytových budovách je používají k propojení nerezových trubek v prostředích, kde je důležitá odolnost proti korozi a integrita při vysokém tlaku. Metoda spojení stlačením zajistí bezpečné a odolné spojení bez nutnosti dalších nástrojů nebo těsnicích materiálů.
Tyto adaptéry jsou zvláště vhodné pro systémy, které vyžadují častou údržbu nebo kontrolu, protože spojení stlačením lze rychle a bezpečně odpojit a znovu nainstalovat. Konstrukce z nerezové oceli zajistí kompatibilitu s širokou škálou kapalin a plynů, včetně těch chemicky agresivních nebo inertních. EPDM těsnicí kroužek poskytuje pružné a odolné těsnění, které zůstává efektivní v širokém rozmezí teplot.
Technické parametry
| Materiál | Nerezová ocel 1.4404 (AISI 316L), EPDM těsnicí kroužek |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN10.54 |
| Značka | IVAR |
Instalace a spojení
Instalace zahrnuje stlačení adaptéru na připravený konec trubky pomocí certifikovaného stlačovacího nástroje. Adaptér má vnější závit pro spojení s dalšími komponentami. Před stlačením musí být trubka čistě zříznuta a zbavena hrubek, aby byl zajištěn správný sed. Stlačovací nástroj musí být správně zarovnan a použit s požadovanou silou pro stlačení adaptéru kolem trubky. Vizualizační indikace ukazuje, kdy je adaptér správně zabezpečen. Běžné chyby instalace zahrnují použití nesprávných stlačovacích nástrojů, nedostatečnou kontrolu konec trubky na poškození nebo nekontrolu stlačovací značky po instalaci.
Kompatibilita a příslušenství
Tento soket je kompatibilní s ostatními adaptéry stlačením a nerezovými trubkami stejné velikosti a materiálu. Je navržen k použití s EPDM těsnicími kroužky a vyžaduje stlačovací nástroj vhodný pro rozměry adaptéru. Pro standardní instalaci nejsou potřeba žádné další příslušenství. Související produkty zahrnují ostatní adaptéry stlačením a nerezové trubky ve stejném systému.
Technický pozadí pro projektanty
Spolehlivé spojení stlačením vzniká kompresí adaptéru kolem trubky pomocí mechanického nástroje, což vytvoří těsné a odolné spojení. EPDM těsnicí kroužek zajistí pružné a spolehlivé těsnění, které kompenzuje drobné nerovnosti. Účinnost a trvanlivost systému závisí na správné instalaci, použití kompatibilních materiálů a pravidelných kontrolech na známky opotřebení nebo poškození.
Údržba a provoz
Při provozu adaptér nepotřebuje aktivní údržbu. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo netěsností. Pokud je adaptér demontován kvůli údržbě, musí být znovu nainstalován stejným postupem, aby bylo zajištěno bezpečné spojení. V technických datech nejsou uvedena žádná konkrétní období údržby.
Casto kladené otázky
Lze soket N 54 mm použít ve solárních vytápěcích systémech?
Ano, adaptér je vhodný pro solární vytápěcí systémy díky svému rozsahu teplot a odolnosti proti korozi.
Je EPDM těsnicí kroužek kompatibilní se všemi druhy kapalin?
Ano, EPDM těsnicí kroužek je vhodný pro širokou škálu kapalin, včetně vody, vzduchu a inertních plynů.
Lze adaptér znovu použít po demontáži?
Ne, adaptér je navržen pouze pro jednorázové použití a musí být nahrazen po demontáži.
Jaký stlačovací nástroj je potřeba pro instalaci?
Pro zajištění bezpečného spojení je potřeba použít certifikovaný stlačovací nástroj vhodný pro adaptéry z nerezové oceli.
Doplňkové parametry
| Kategorie: | IVAR.IVN10,IVN11 - nátrubek |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 54 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:43 |
