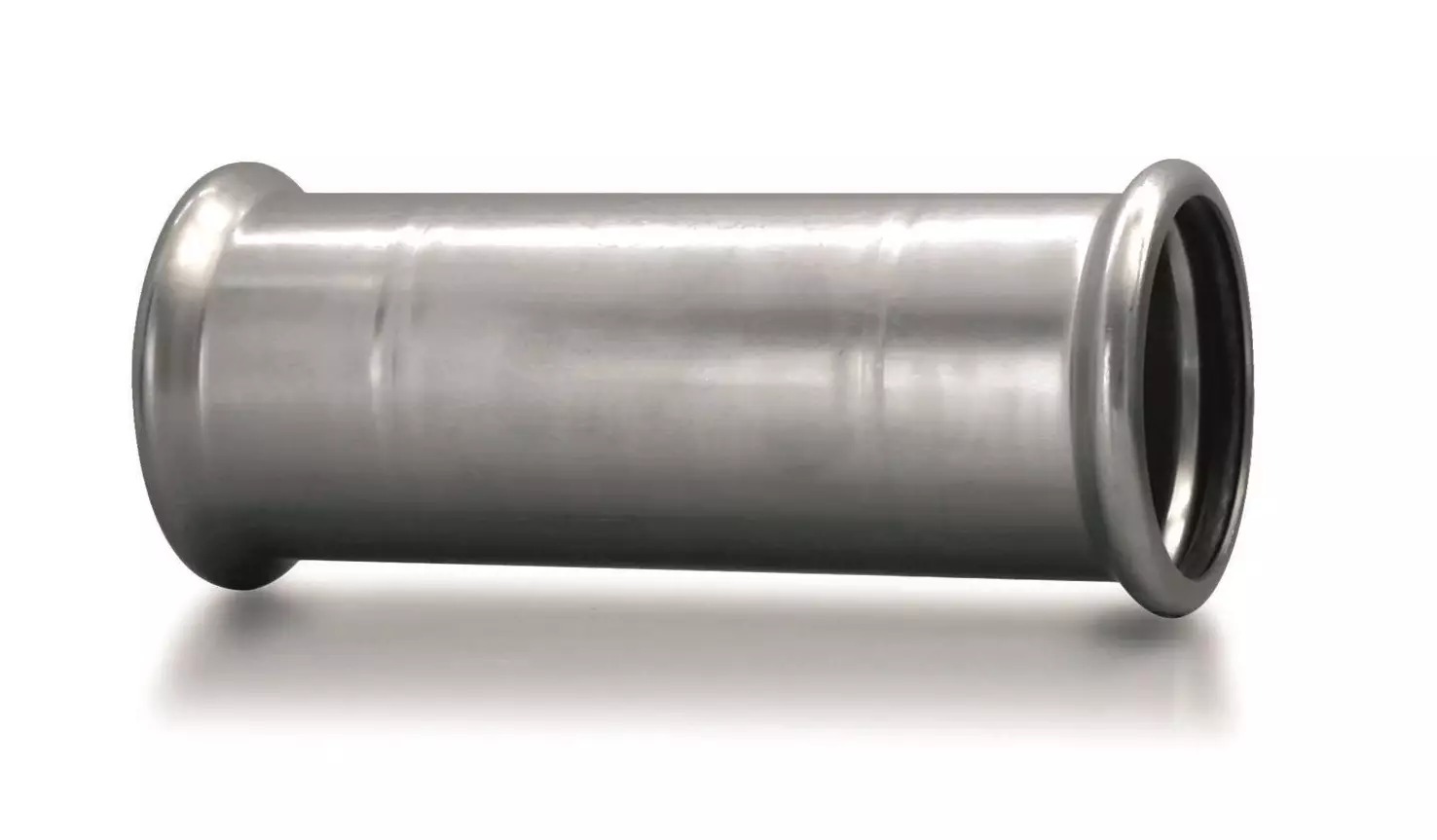

Zápustka - klouzavá - N - 108mm

Detailní popis produktu

Klouzavé zápustky jsou zásadní komponenty v zatlačovacích nerezových potrubních systémech, zejména v otopných a instalatérských aplikacích, kde je potřeba flexibilita a odolnost. Tyto spojky se často používají v obytných a komerčních budovách, včetně průmyslových zařízení, pro systémy jako otopné, vodovodní, hasicí trysky a solární instalace. Montéři často setkávají s těmito spojkami v prostředích, kde je významná tepelná dilatace, jako je podlahové vytápění nebo vysokoteplotní aplikace, jako je pára nebo rozdělení teplé vody. Klouzavý design umožňuje osový pohyb bez poškození integrity spojení, což z něj dělá ideální řešení pro dlouhé potrubní trasy nebo v případech, kdy je během instalace potřeba úprava zarovnání.

Properní výběr a instalace klouzavých zápustek jsou klíčové pro zajištění dlouhodobého výkonu systému. Spojka musí být kompatibilní s velikostí a materiálem potrubí a proces instalace musí být přesně dodržován, aby se zabránilo únikům nebo mechanickému selhání. Musí být také zohledněny provozní podmínky, včetně teploty a tlaku, aby bylo zajištěno, že spojka během své životnosti funguje podle očekávání.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN11.108
Značka	IVAR

Technické parametry IVAR IVN11.108 jsou zásadní pro správné rozměření a kompatibilitu systému. Rozsah provozních teplot od -20 °C do +120 °C umožňuje použití spojky v širokém rozsahu prostředí, od chladné vody až po teplou vodu a otopné systémy. Nominální tlak PN 16 znamená, že spojka je vhodná pro systémy pracující při až 16 bar. Tyto parametry jsou klíčové pro zajištění toho, že spojka vydrží mechanické a tepelné namáhání aplikace bez selhání.

Instalace a spojení

IVAR IVN11.108 se instaluje zatlačovací metodou, která vyžaduje kompatibilní zatlačovací nástroj pro stlačení spojky na trubku. Spojka je navržena pro nerezové trubky a musí být použita s správným průměrem a tloušťkou stěny trubky. Vnější závit umožňuje spojení s jinými komponenty, jako jsou kohouty nebo měřiče. Během instalace musí montér zajistit, že trubka je čistá a bez ostrých hran, než bude vložena do spojky. Zatlačovací nástroj musí být aplikován rovnoměrně, aby se zabránilo poškození nebo poškození kroužku. Běžnou chybou je neověření správné hloubky zatlačení, což může vést k únikům nebo mechanickému selhání. Po instalaci musí být spojka kontrolována na správné sednutí a zarovnání, aby byla zajištěna bezpečná spojka.

Kompatibilita a příslušenství

IVAR IVN11.108 je kompatibilní s nerezovými trubkami správného průměru a tloušťky stěny. Používá se obvykle spolu s jinými zatlačovacími spojkami, jako jsou ohyby, křížení a přechody. Vnější závit umožňuje spojení s závitovými komponenty, což z ní dělá vhodnou pro systémy vyžadující kombinaci zatlačovacích a závitových spojek. Pro standardní instalaci nejsou potřeba žádné další příslušenství, ale zatlačovací nástroj musí být kompatibilní s návrhem spojky. Montéři by měli zajistit, že všechny komponenty v systému jsou od stejného výrobce nebo certifikované k použití spolu, aby se zabránilo problémům s kompatibilitou.

Technický pozadí pro projektanty

Klouzavé zápustky umožňují osový pohyb mezi potrubím a spojkou, přičemž udržují těsné spojení. EPDM kroužek zajišťuje těsné těsnění a je odolný v širokém rozsahu teplot a médií. Zatlačovací metoda využívá deformaci spojky k vytvoření bezpečného a netěsného spojení. Vlastnosti materiálu nerezové oceli a návrh spojky jsou klíčové pro její výkon, zejména v aplikacích s vysokým tlakem a teplotou. Projektanti musí zohlednit tepelnou dilataci systému a potřebu akomodace pohybu při specifikaci klouzavých zápustek.

Služba a provoz

Po instalaci vyžaduje IVAR IVN11.108 minimální údržbu. Zatlačovací spojení je navrženo jako trvalé a nevyžaduje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniku. Pokud je detekován únik, musí být spojka vyměněna, protože zatlačovací metoda nelze znovu použít. Systém by měl být také kontrolován na správné zarovnání a akomodaci pohybu, aby se zabránilo mechanickému namáhání spojky. Pro tuto spojku nejsou požadovány konkrétní intervaly údržby, ale měla by být kontrolována během pravidelné údržby systému.

Nejčastější otázky

Může být IVAR IVN11.108 použit s měděnými trubkami?
Ne, spojka je specificky navržena pro nerezové trubky a není kompatibilní s mědí.

Je spojka vhodná pro párové systémy?
Ano, rozsah provozních teplot zahrnuje až +120 °C, což je vhodné pro páru a systémy s teplou vodou.

Může být spojka použita v exteriérech?
Ano, pokud je systém chráněn před přímým vystavením prvkům a provozní podmínky zůstávají v rámci specifikovaných parametrů.

Jaký je maximální tlak, který spojka vydrží?
Nominální tlak je PN 16, což znamená, že vydrží až 16 bar.
