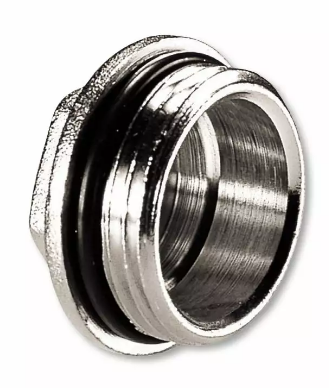

Zátkový kryt, 3/4 palce IVAR.AC 600 N
Kód: 550087Související produkty
Detailní popis produktu
Tento zátkový kryt se běžně používá v otopných a instalatérských systémech pro těsnění nepoužívaných konců potrubí nebo odboček v obytných i komerčních budovách. Montéři a technici ho obvykle používají v centrálních otopných okruzích, vodovodních liniích teplé vody a v rozdělovačích pro podlahové vytápění. Zajišťuje těsné uzavření v systémech pracujících při zvýšených teplotách a středních tlacích, zabrání únikům a udrží integrity systému během údržby nebo rozšíření.
Jeho kompaktní design umožňuje snadnou montáž v omezeném prostoru, jako jsou strojovny, kotelny a za stěnovými panely. Těsnící kroužek zajišťuje odolnou a spolehlivou spojku v suchém i mokrém prostředí, což ho činí vhodným jak pro uzavřené, tak otevřené systémy. Niklování poskytuje přídavnou odolnost proti korozi v vlhkém prostředí.
Technické parametry
| Materiál | niklová mosaz CW617N |
|---|---|
| Prov. teplota | +120 °C |
| Jmenovitý tlak | PN 10 |
| Hmotnost | 0,033 kg |
| Kód | 550087 |
| Značka | IVAR |
Montáž a připojení
Montáž zahrnuje zapojení vnějšího závitu zátkového krytu do odpovídajícího vnitřního závitu potrubí nebo nýtového konce. Na závit aplikujte vhodný těsnicí prostředek nebo PTFE pásku, aby byla zajištěna těsná spojka. Zkontrolujte, zda je závitové zapojení plné a zátkový kryt utažen na doporučený moment, přičemž se vyhýbejte přetížení, které může poškodit těsnící kroužek nebo závit. Běžné chyby zahrnují použití nesprávných těsnicích prostředků nekompatibilních s EPDM nebo nedbání o čistotu závitové plochy před montáží.
Kompatibilita a příslušenství
Tento zátkový kryt je kompatibilní se standardními závitovými nýty a potrubím typu M. Pro spolehlivé a odolné těsnění zkontrolujte, zda je těsnící kroužek z EPDM nepoškozený a správně umístěný ve svém drážku. Podle specifikací systému a místních montážních norem mohou být potřeba další komponenty, jako jsou těsnící pásky nebo těsnicí prostředky.
Technický pozadí pro projektanty
Zátkový kryt funguje jako pasivní těsnící zařízení, které využívá stlačovací sílu těsnícího kroužku z EPDM proti spojovací ploše k zabránění úniku tekutin. Niklová mosaz CW617N poskytuje vysokou tahovou pevnost a odolnost proti mechanickému namáhání, což ho činí vhodným pro systémy s kolísajícími teplotami a tlaky. Integrace do systému vyžaduje zohlednění tepelné roztažnosti a smršťování, aby se minimalizovalo namáhání spojky. Doba životnosti je ovlivněna kvalitou těsnící plochy a chemickou kompatibilitou pracovního média systému s EPDM.
Údržba a provoz
Pravidelné vizuální kontroly by měly být prováděny k zjištění známek koroze, opotřebení nebo úniků. Pokud se zátkový kryt odmontuje pro údržbu, zkontrolujte těsnící kroužek na deformace nebo tvrdnutí a v případě potřeby ho vyměňte. V technických datech nejsou uvedena konkrétní období údržby, ale při opětovné montáži postupujte stejným způsobem jako při první instalaci, aby byla zajištěna těsnost spojky.
Nejčastější otázky
Může být tento zátkový kryt použit v párových systémech?
Je vhodný pro systémy pracující až do +120 °C, včetně těch s párou, ale ne pro přímý kontakt s párou kvůli omezením teplotní odolnosti těsnícího kroužku z EPDM.
Je těsnící kroužek vyměnitelný?
Těsnící kroužek z EPDM je integrován do konstrukce zátkového krytu a není navržen pro samostatnou výměnu. Pokud je těsnící kroužek poškozený, je třeba nainstalovat nový zátkový kryt.
Může být použit v systémech s pitnou vodou?
Ano, za předpokladu, že systém vyhovuje místním předpisům pro materiály v kontaktu s pitnou vodou a že těsnící kroužek je schválený pro takové použití.
Jaký typ závitu používá?
Má vnější závit typu M kompatibilní se standardními vnitřními závitovými nýty a potrubím typu M.
