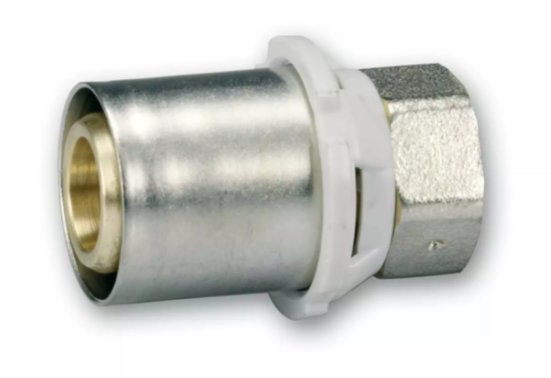

Zátkový stůl PRESS, 32 IVAR.PT 5701

Detailní popis produktu

Zátkové stoly jsou základními komponenty v potrubních systémech s tiskovým spojením, zejména v topných a sanitárních instalacích, kde jsou vyžadovány beznetekové uzavírání potrubí. Tyto armatury se často používají v obytných i komerčních budovách, včetně systémů podlahového vytápění, centrálního vytápění a distribuce teplé a studené vody. Instalatéři pracující s potrubím ALPEX budou mít zátkové stoly ideální pro uzavírání konců potrubí při uvedení systému do provozu nebo údržbě. Kompaktní design a odolné materiály zajišťují kompatibilitu s tiskovými nástroji a dlouhodobou spolehlivost v náročných prostředích.

Správné vybavení a montáž zátkových stolů jsou klíčové pro integritu systému. Stůl musí odpovídající průměru potrubí a být kompatibilní s typem tiskového nástroje. Instalatéři by měli zajistit, že tiskový nástroj je správně zarovnán a že stůl je plně dosedlý, než začnou aplikovat tlak. Jakákoli nesprávná poloha nebo nedosazení může vést k netekům nebo selhání systému. Stůl by měl být také vizuálně prohlédnut na poškození před montáží.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,138 kg
Kód	510075
Značka	IVAR

Provozní teplota +120 °C a nominální tlak PN 10 zajišťují, že tento zátkový stůl je vhodný pro širokou škálu topných a sanitárních aplikací. Tyto parametry jsou klíčové pro určení kompatibility s návrhem systému a zajištění dlouhodobého provozu. Výběr materiálů, včetně mosazi s niklovým povlakem a těsnicího kroužku z EPDM, zajišťuje odolnost proti korozi a tepelnému roztažení, což je zásadní pro udržení těsnosti za různých provozních podmínek.Montáž a připojení Zátkový stůl se montuje pomocí kompatibilního tiskového nástroje. Stůl se vloží do konce potrubí ALPEX a tiskový nástroj se použije k stlačení prstence a těsnicího kroužku kolem potrubí. Velikost připojení je 32 mm a stůl je navržen pro použití s potrubím ALPEX stejného průměru. Během montáže musí instalatér zajistit, že stůl je plně dosedlý proti konci potrubí a že tiskový nástroj je správně zarovnán. Běžné chyby při montáži zahrnují nesprávnou polohu tiskového nástroje, nedostatečnou aplikaci tlaku a použití stolu s poškozeným prstencem nebo těsnicím kroužkem. Tyto chyby mohou ohrozit integritu spojení a vést ke selhání systému.Kompatibilita a příslušenství Tento zátkový stůl je specificky navržen pro použití s potrubím ALPEX a je kompatibilní s tiskovými nástroji typů B, F a TH. Doporučuje se použít stůl s tiskovým nástrojem, který je kalibrován pro danou kombinaci potrubí a armatury. K montáži nejsou potřeba žádné další příslušenství, ale je důležité zajistit, že tiskový nástroj je v dobrém stavu a že stůl není poškozený. Související produkty zahrnují další tiskové armatury a nástroje od značky IVAR, které jsou navrženy pro podobné aplikace.Technický pozadí pro projektanty Zátkový stůl funguje tím, že stlačí nerezový prstenec a těsnicí kroužek z EPDM kolem potrubí ALPEX. Tím vznikne mechanické i hydraulické těsnění, které zabraňuje netekům. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a odolnost, zatímco těsnicí kroužek z EPDM zajišťuje pružnost a kompatibilitu s tepelným roztažením. Stůl se integruje do systému tisknutím na konec potrubí a jeho výkon je ovlivněn kvalitou tiskového nástroje, stavem potrubí a přesností montáže. Správný návrh systému by měl zahrnovat tepelné roztažení potrubí a mechanickou sílu tiskového spojení, aby byla zajištěna dlouhodobá spolehlivost.Služba a provoz Po montáži zátkový stůl nepotřebuje pravidelnou údržbu. Měl by však být vizuálně prohlédnut během pravidelných kontrol systému na známky poškození, opotřebení nebo neteků. Pokud jsou detekovány jakékoliv problémy, stůl by měl být okamžitě vyměněn. Tento komponent nemá plánované termíny údržby, protože je navržen pro dlouhodobý provoz za běžných provozních podmínek. V případě selhání systému by stůl měl být odstraněn a nahrazen novým kusem, aby byla obnovena integrita spojení.Nejčastější otázky

Může být zátkový stůl použit s jinými typy potrubí než ALPEX?
Ne, tento zátkový stůl je specificky navržen pro použití s potrubím ALPEX a není kompatibilní s jinými materiály potrubí nebo systémy.

Je možné znovu použít zátkový stůl po montáži?
Ne, jakmile je stůl tisknut na potrubí, nemůže být odstraněn nebo znovu použit bez poškození těsnicího kroužku nebo prstence.

Které typy tiskových nástrojů jsou kompatibilní s tímto stolem?
Stůl je kompatibilní s tiskovými nástroji typů B, F a TH. Je důležité použít správný nástroj, aby bylo zajištěno beznetekové spojení.

Může být stůl použit v systémech s vyššími provozními teplotami?
Ne, maximální provozní teplota je +120 °C. Použití v systémech s vyššími teplotami může vést ke degradaci těsnicího kroužku a ohrozit spojení.
