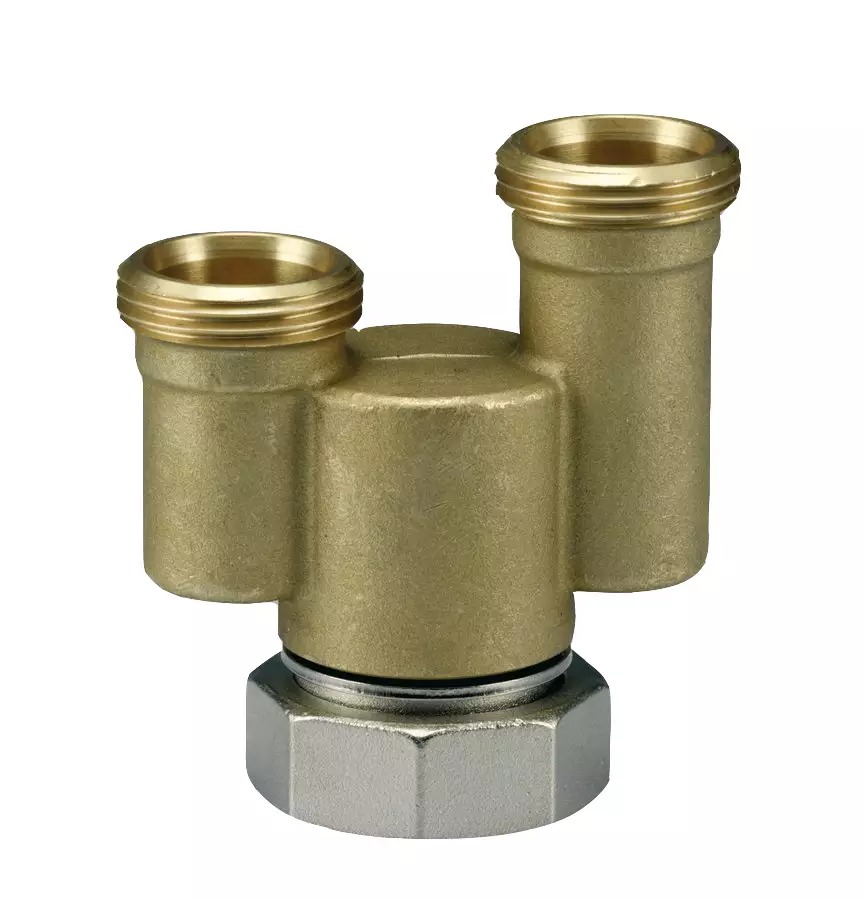

Závitový přechod dvojitý - 5/4 "Fx1 "M
Kód: 550580Související produkty
Detailní popis produktu
Tento dvojitý závitový přechod se běžně používá v bytových a komerčních topných systémech, zejména při připojování sekundárních obvodů k modulům kotle. Instalatéři pracující na centrálních topných systémech si tento prvek ocení při zjednodušení instalace dalších větví potrubí. Je zvlášť užitečný v kompaktních instalacích, kde je místo omezené, a umožňuje současné připojení dvou samostatných linek k jednomu modulu kotle. Tento přechod zmenšuje potřebu více jednotlivých připojení, zjednodušuje rozložení a snižuje počet potenciálních míst pro úniky.
Přechod je vhodný pro integraci do uzavřených topných systémů, kde jsou potřeba sekundární obvody, jako je podlahové vytápění, teplá voda nebo radiátory. Zajišťuje bezpečné a spolehlivé připojení mezi modulem kotle a sekundárním potrubím, přičemž udržuje integrity systému za běžných provozních podmínek.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Kód | 550580 |
| Značka | IVAR |
Montáž a připojení
Při montáži dvojitého závitového přechodu zkontrolujte kompatibilitu stávajícího potrubí s uvedenými rozměry připojení. Přechod má na jedné straně ženský závit 5/4 palce a na druhé straně mužský závit. Před montáží pečlivě vyčistěte závity, aby se odstranily všechny nečistoty nebo ostré hrany, které by mohly ovlivnit těsnost. Na obě strany přechodu naneste vhodný závitový těsnicí prostředek, aby se zabránilo únikům. Připojení utáhněte vhodným klíčem, přičemž zajistěte rovnoměrné utažení, aby nedošlo ke poškození závitů. Běžnou chybou během montáže je přetížení, které může způsobit deformaci závitů a narušit integritu spojení.Kompatibilita a příslušenství
Tento přechod je speciálně navržen pro použití s moduly kotle IVAR a slouží k připojení sekundárních potrubních systémů. Při instalaci zkontrolujte kompatibilitu připojených potrubí s rozměry závitů a hodnotami nominálního tlaku. V závislosti na konfiguraci systému mohou být potřeba další komponenty, jako jsou ventily nebo izolace. Pro tuto verzi nejsou k dispozici žádné alternativní nebo související produkty.Technický pozadí pro projektanty
Dvojitý závitový přechod funguje jako rozdělovací bod v topném systému, umožňuje větvení sekundárních obvodů z centrálního modulu kotle. Mosaz CW617N poskytuje vysokou mechanickou pevnost a dobrou tepelnou vodivost, což z ní dělá vhodný materiál pro použití v topných prostředích. Jeho integrace do systému závisí na správné orientaci vůči portům modulu kotle a sekundárnímu potrubí. Doba životnosti komponentu je ovlivněna faktory jako je provozní teplota, stabilita tlaku a kvalita těsnění závitů během instalace. Správné navržení potrubního rozložení minimalizuje napětí na přechod a zvyšuje celkovou účinnost systému.Služba a provoz
Pravidelná inspekce přechodu by měla zahrnovat kontrolu na známky úniku kolem závitových připojení a zajištění, že izolace zůstává neporušená. Jakákoli viditelná koroze nebo opotřebení by měla být řešena co nejdříve, aby se zabránilo dalšímu poškození. Pro tento komponent nejsou stanoveny konkrétní intervaly pro servis; doporučuje se však pravidelná vizuální kontrola jako součást obecné údržby systému. Pokud dojde k úniku, přechod by měl být odstraněn a prozkoumaný na poškození závitů nebo degradaci těsnícího prostředku.Nejčastější otázky
Může být tento přechod použit s ne-IVAR moduly kotle?
Je speciálně navržen pro moduly kotle IVAR. Použití s jinými moduly není doporučeno, pokud není kompatibilita potvrzena technickými specifikacemi.
Je vhodný pro použití s topnými kapalinami na bázi glykolu?
Ano, materiál mosaz CW617N je kompatibilní s glykoly běžně používanými v topných systémech.
Může být tento přechod použit v svislých nebo vodorovných potrubních konfiguracích?
Ano, může být použit v obou orientacích, pokud jsou připojení správně utěsněna a podporována.
Co se má udělat, pokud přechod postupně koroze poškodí?
Přechod je třeba vyměnit, pokud koroze ovlivní strukturní integritu závitů nebo způsobí únik. Pravidelná inspekce pomáhá identifikovat problémy včas.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| Rozměr závitu: | 5/4" |
| Typ připojení: | vnitřní × vnější závit |
| Materiál: | měď / bronz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 10:16:02 |
