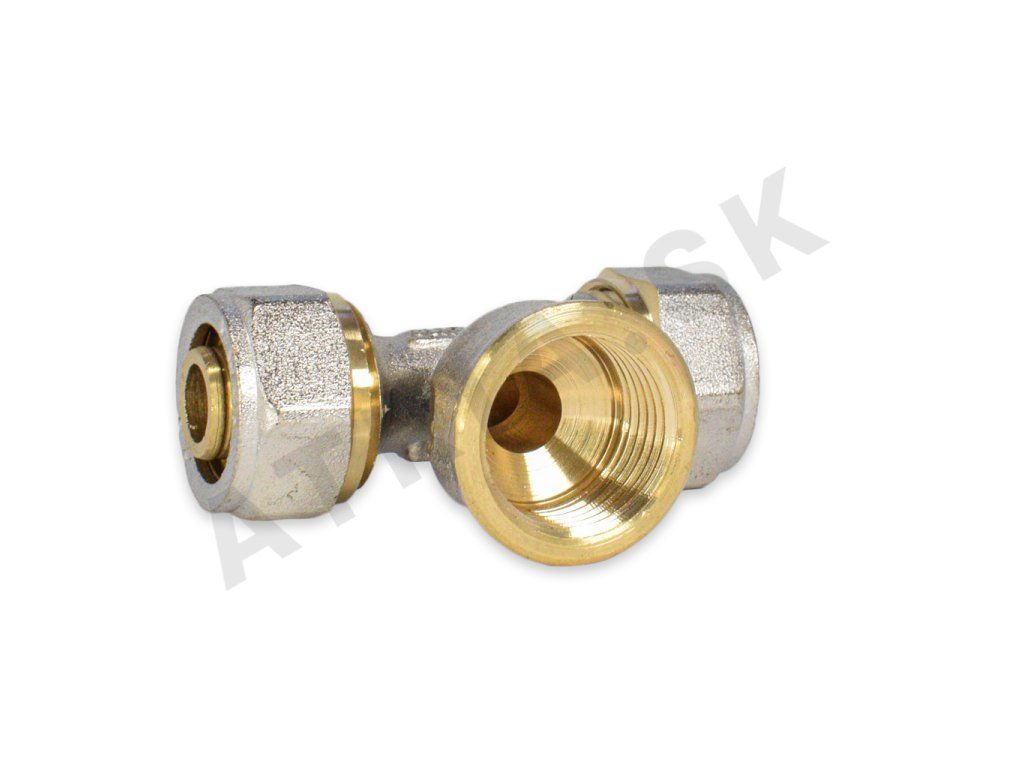

Gewinde-T-Stück 20x1/2x20 mit Innengewinde

Produktdetailbeschreibung

In der Wohnungs- und Gewerbebauweise benötigen Installateure und Heizungsbauer oft verlässliche Anschlussstücke für kunststoffbeschichtete Kupferrohre in Fußbodenheizungen, Heizkreisen oder Wasserleitungen. Dieser T-Stück-Verbindungsstümpf bietet eine kostengünstige Alternative zu Pressverbindungen, eliminiert den Bedarf an Spezialwerkzeugen und gewährleistet eine dauerhafte Verbindung. Er wird häufig in Zentralheizungsanlagen und Trinkwasserleitungen eingesetzt, wo Flexibilität und einfache Montage erforderlich sind.

Sein kompakter Aufbau ermöglicht eine einfache Integration in enge Räume wie Wandschächte oder Bodenplatten. Das Innengewinde sorgt für eine präzise Ausrichtung beim Anschluss an gewindebasierte Verzweigungsbauteile, wodurch er sowohl für Neubauten als auch für Sanierungsprojekte geeignet ist. Die Beigabe von zwei Dichtringen gewährleistet eine wasserdichte Dichtung unter normalen Betriebsbedingungen. Installateure sollten sicherstellen, dass alle Komponenten mit dem Systemmedium kompatibel sind und Standard-Verschraubungsverfahren befolgen, um Leckagen zu vermeiden.

Technische Parameter

Material von Mutter und Gehäuse	Verzinkter Messing
Material des Dichtscheibens	Teflon
Material des Klemmrings	Messing
Maximale Langzeittemperatur	95°C
Maximale Langzeitdruck	10 bar
Empfohlene Rohrart	PEX-AL-PEX 20 x 2
Empfohlene Verteiler	Edelstahl-Verteiler
Anzahl der Dichtringe	2
Anwendung	Fußbodenheizung, Trinkwasserleitung, Heizkreise
Für Rohrgröße	20x2 mm
Abmessungen und Gewinde des Schraubanschlusses	Gewinde-T-Stück 20x1/2x20 mit Innengewinde
Verpackungsmethode	Loose
Verschraubungsmethode	Mit einem Schraubenschlüssel
Dichtung	EPDM
Kompatible Rohrarten	PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann und andere
Eignung für Gas	Nein
Herstellungsland	EU
EAN	5900308748060
Gewicht	0,1 kg
Code	PEX.T.GW20X1/2

Die maximale Betriebsdruck- und Temperaturklasse definieren die Bedingungen, unter denen der Anschluss langfristig zuverlässig arbeiten kann. Diese Parameter sind entscheidend für die Auswahl des richtigen Bauteils für die Anwendung und die Sicherstellung der langfristigen Leistung. Die Anwesenheit von zwei Dichtringen zeigt, dass der Anschluss für eine Doppeldichtung ausgelegt ist, was das Risiko von Leckagen an den Verbindungspunkten verringert.

Montage und Anschluss

Um diesen Schraub-T-Stümpf zu montieren, richten Sie das Innengewinde mit dem entsprechenden Außengewinde auf dem Verzweigungsrohr aus. Verwenden Sie einen Schraubenschlüssel, um die Verbindung gleichmäßig zu verschrauben, und befolgen Sie Standard-Verschraubungsverfahren, um Kreuzgewinde oder Überdrehen zu vermeiden. Die empfohlene Methode besteht darin, gleichmäßigen Druck anzuwenden, bis die Verbindung vollständig sitzt und abgedichtet ist. Vermeiden Sie das Anwenden von zu viel Kraft, da dies die Dichtringe oder den Anschluss selbst beschädigen könnte. Während der Montage stellen Sie sicher, dass die Rohrende sauber und frei von Schmutz sind, um eine ordnungsgemäße Dichtung zu gewährleisten. Prüfen Sie, dass die Gewinde unbeschädigt und ordnungsgemäß ausgerichtet sind, bevor Sie die Verbindung sichern. Ein häufiger Fehler besteht darin, nicht ausreichend Schmiere auf die Gewinde aufzutragen, was zu Verhärtung oder späteren Problemen beim Demontieren führen kann. Stellen Sie immer nach dem Verschrauben die Ausrichtung sicher, um zu gewährleisten, dass der Anschluss flach an der Rohroberfläche sitzt.

Kompatibilität und Zubehör

Dieser T-Stümpf ist speziell für die Verwendung mit kunststoffbeschichteten Kupferrohrsystemen wie PEX-AL-PEX, PE-RT-AL-PE-RT und ähnlichen Materialien konzipiert. Er ist kompatibel mit Edelstahl-Verteiler, die häufig in Fußbodenheizungsanwendungen eingesetzt werden. Für zusätzliche Optionen können Sie den Schraub-T-Stümpf 20x16x20 für kunststoffbeschichtete Kupferrohre in Betracht ziehen, der eine leicht andere Konfiguration für spezifische Montageanforderungen bietet. Beim Bestellen stellen Sie sicher, dass die notwendigen Dichtringe und Dichtscheiben im Lieferumfang enthalten sind. Diese Komponenten sind entscheidend für die Aufrechterhaltung der Verbindungsganzheit und das Verhindern von Leckagen. Bei größeren Projekten ist es ratsam, Ersatzteile separat zu bestellen, um mögliche Ersatzteile während der Installation abzudecken.

Technische Hintergrundinformationen für Planer

Der Anschluss arbeitet über ein mechanisches Klemmmechanismus zwischen den Dichtringen und der inneren Oberfläche des Rohres. Der Messingkörper bietet eine gute Korrosions- und Verschleißbeständigkeit, wodurch er sowohl für warme als auch kalte Wasseranwendungen geeignet ist. Die Verwendung von EPDM-Dichtungen gewährleistet Flexibilität und Langlebigkeit unter wechselnden Temperaturen und Drücken. Diese Art von Verbindung integriert sich gut in modulare Heizungs- und Sanitärinstallationen, insbesondere solche, die häufige Anpassungen oder Zugang erfordern. Die Wahl der Materialien hat einen direkten Einfluss auf die Lebensdauer und Effizienz des Systems. Messingkomponenten bieten eine ausgezeichnete Wärmeleitfähigkeit und mechanische Festigkeit, während die EPDM-Dichtungen über die Zeit zuverlässige Dichtungseigenschaften bieten. Eine ordnungsgemäße Systemplanung sollte die Ausdehnung und Kontraktion der Rohre berücksichtigen, insbesondere in Strahlungsheizsystemen, um Verformungen an den Verbindungen zu vermeiden.

Service und Betrieb

Eine periodische Inspektion der Verbindung wird empfohlen, um Anzeichen von Verschleiß oder Leckagen zu erkennen. Achten Sie auf sichtbare Risse, Verformungen der Dichtringe oder Verfärbungen der Metallfläche, die auf Degradation durch chemische Belastung oder thermische Zyklen hinweisen können. Wenn Probleme festgestellt werden, sollte der Anschluss sofort ersetzt werden, um Systemausfälle zu verhindern. Stellen Sie sicher, dass das System entleert und entlüftet ist, bevor Sie Reparaturen oder Inspektionen durchführen. Dies reduziert das Verletzungsrisiko und verhindert weitere Schäden an benachbarten Komponenten. In hochbeanspruchten Umgebungen kann es sinnvoll sein, die Dichtringe regelmäßig zu ersetzen, um eine optimale Leistung zu gewährleisten.

Häufig gestellte Fragen

Kann dieser T-Stümpf mit PE-RT-AL-PE-RT-Rohr verwendet werden?
Ja, er ist mit PE-RT-AL-PE-RT-Rohr kompatibel, wie in den technischen Spezifikationen angegeben.

Ist ein Spezialwerkzeug für die Verschraubung erforderlich?
Nein, ein Standard-Schraubenschlüssel ist ausreichend, um das Innengewinde sicher zu verschrauben.

Kann er für Gasanwendungen verwendet werden?
Nein, er ist aufgrund des Dichtmaterials und der Konstruktionsbeschränkungen nicht für Gas geeignet.

Wie viele Dichtringe kommen mit dem Anschluss?
Der Anschluss beinhaltet zwei Dichtringe für eine verbesserte Leckschutzfunktion an den Verbindungspunkten.

Dokumente zum Download

• Hygienisch zertifiziert – Messinganschlüsse für PEX-AL-PEX-System (PDF)
