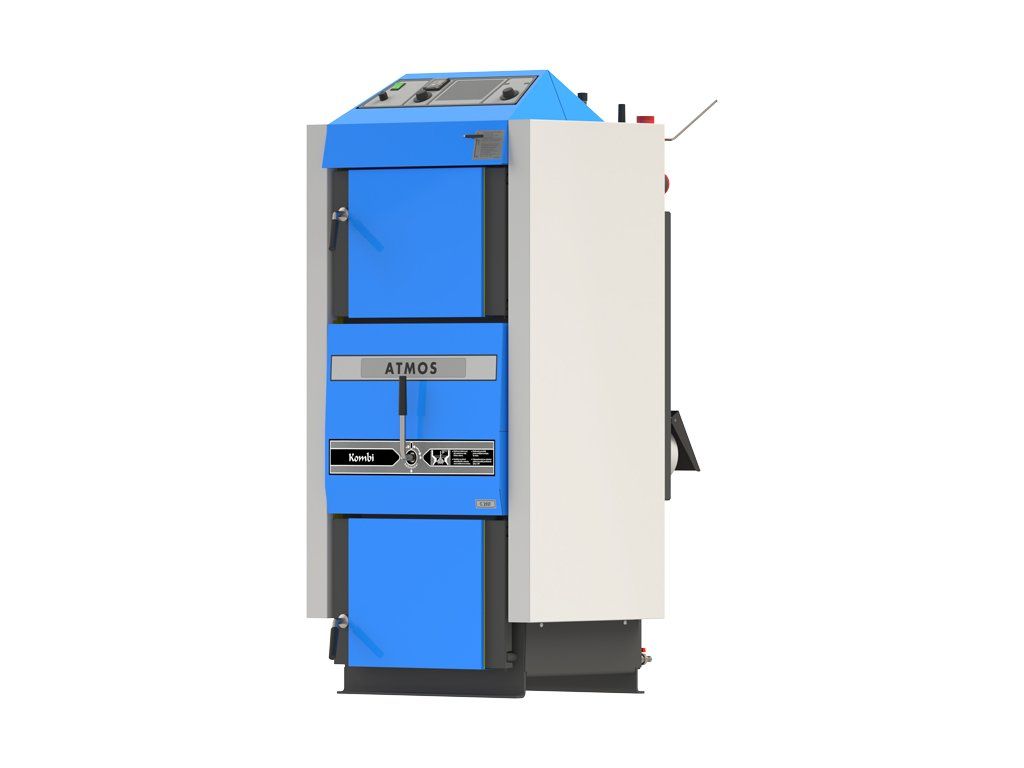

ATMOS C 40 S

Podrobný popis

Kotol ATMOS C 40 S je vysokoproduktívny kotol na pevné palivá vhodný pre priemyselné a obchodné vykurovacie aplikácie, kde je potrebný spoľahlivý a efektívny zdroj tepla. Je často inštalovaný v veľkých dielňach, poľnohospodárskych budovách a priemyselných objektoch, kde je k dispozícii uhoľ alebo drevo. Kotol je navrhnutý na integráciu do centrálnych vykurovacích systémov s hydronickou distribúciou a vyžaduje komína s minimálnym prúdom 28 Pa na zabezpečenie stabilnej prevádzky. Inštalatéri by mali zvážiť hmotnosť kotla 434 kg a potrebu stabilného základu pri plánovaní miesta inštalácie.

Jako kotol s generátorovou gasifikáciou je C 40 S navrhnutý na prevádzku s hnedým uhlím ako hlavným palivom a drevo ako alternatíva. Systém využíva ventilátor na odvádzanie spaľovacích plynov, čím sa zabezpečuje efektívne a čisté spaľovanie. Konštrukcia kotla zahŕňa patentovaný otáčavý rebrík, ktorý umožňuje optimálne gasifikovanie paliva a jednoduché odstraňovanie popola. Chladiaci obvod prevencia prehrievania a teplota výfukových plynov pri nominálnej výkonovosti je 225 °C. Minimálna teplota návratovej vody pre prevádzku je 65 °C, ktorú je potrebné udržiavať pre zabezpečenie bezpečnej a efektívnej výkonnosti.

Technické parametre

Výkon 40 kW kotla ATMOS C 40 S je vhodný pre vykurovacie systémy s tepelnou potrebou v tomto rozsahu. Objem vody 77 L podporuje tepelnú zotrvačnosť, čím sa udržiavajú stabilné teploty počas zmeny záťaže. Elektrická spotreba 50 W je typická pre ventilátor a systémy riadenia. Napájacie napätie 230/50 V/Hz je štandardné pre takéto systémy. Objem náplne na palivo 150 dm³ umožňuje predĺženú prevádzku medzi doplneniami paliva, čím sa zníži frekvencia údržby. Maximálna dĺžka dreva 530 mm je dôležitá pre zabezpečenie správneho sedenia v spaľovacej komore.

Inštalácia a pripojenie

Inštalácia kotla ATMOS C 40 S vyžaduje stabilnú, nehorľavú základňu, ktorá podporí jeho hmotnosť 434 kg. Kotol musí byť pripojený k komínu s minimálnym prúdom 28 Pa a výfukový kanál musí byť zaradený do výfukového hrdla pre správne pripojenie. Vodné pripojenia kotla musia byť rozmerované tak, aby zvládali objem vody 77 L a zabezpečili dostatočný prietok pre chladiaci obvod. Inštalatéri by mali overiť, že minimálna teplota návratovej vody 65 °C sa udržiava počas prevádzky, aby sa predišlo termickej napätosti. Bežné chyby inštalácie zahŕňajú nesprávny prúd komína, slabú stabilitu základne a nedostatočný prietok vody, čo môže viesť k zníženej efektívnosti alebo poruche systému.

Kompatibilita a príslušenstvo

Kotol ATMOS C 40 S je kompatibilný so štandardnými centrálnymi vykurovacími systémami s hydronickou distribúciou. Vyžaduje komína so špecifikovaným prúdom a stabilné elektrické napájanie 230/50 V/Hz. Na základnej prevádzke nie sú potrebné žiadne dodatočné príslušenstvo, ale inštalatéri by mali zabezpečiť, že systém zahŕňa vhodný komín, vodné potrubie a elektrické pripojenie. Kotol je navrhnutý na použitie hnedého uhlia a dreva a nie sú potrebné žiadne alternatívne systémy na tieto materiály.

Technický pozadie pre projektantov

Kotol ATMOS C 40 S pracuje na princípe generátorovej gasifikácie, kde palivo je čiastočne spaľované na výrobu spaľovacieho plynu, ktorý sa následne spaľuje vo sekundárnej komore. Tento proces zvyšuje efektívnosť a znižuje emisie. Teliesko kotla je vyrobené z oceľových plechov hrúbky 3 až 6 mm, čo poskytuje odolnosť a odolnosť proti termickej napätosti. Patentovaný otáčavý rebrík umožňuje rovnomerné rozdelenie paliva a efektívnu gasifikáciu. Chladiaci obvod prevencia prehrievania cyklováním vody cez kotol a výfukový ventilátor zabezpečuje stabilný plynový prúd. Účinnosť systému sa pohybuje medzi 81 a 88 % v závislosti od typu paliva a prevádzkových podmienok. Správna integrácia do vykurovacieho systému vyžaduje pozornosť k prietokom vody, prúdu komína a teplotám návratovej vody pre zabezpečenie optimálnej výkonnosti a trvanlivosti.

Údržba a prevádzka

Pravidelná údržba kotla ATMOS C 40 S zahŕňa kontrolu prúdu komína, čistenie spaľovacej komory a kontrolu chladiaceho obvodu na zablokované časti. Automatická funkcia vypnutia kotla sa aktivuje, keď je palivo vyčerpané, čím sa predchádza prehrievaniu. Odstraňovanie popola je potrebné denne pre uhoľ a týždenne pre drevo v závislosti od využitia. Inštalatéri by mali zabezpečiť, že výfukový ventilátor a chladiaci systém fungujú správne počas bežných inšpekcií. V krátkom popise nie sú uvedené konkrétne intervaly údržby, ale pravidelné kontroly sú odporúčané pre udržanie efektívnosti a bezpečnosti.

Často kladené otázky

Môže byť kotol ATMOS C 40 S pripojený k štandardnému centrálnemu vykurovaciemu systému?
Áno, kotol je navrhnutý na integráciu do štandardných hydronických vykurovacích systémov s vhodným prietokom vody a teplotami návratovej vody.

Aká je maximálna dĺžka dreva, ktorú je možné použiť v kotli ATMOS C 40 S?
Maximálna dĺžka dreva je 530 mm, čo je potrebné zvážiť pri nabití náplne na palivo.

Aká je minimálna teplota návratovej vody potrebná pre prevádzku kotla?
Minimálna teplota návratovej vody je 65 °C, ktorú je potrebné udržiavať pre zabezpečenie bezpečnej a efektívnej prevádzky.

Ako chladiaci obvod v kotli ATMOS C 40 S prevencia prehrievania?
Chladiaci obvod cykluje vodu cez kotol na odstránenie nadbytočného tepla a prevencia termického poškodenia systémových komponentov.
