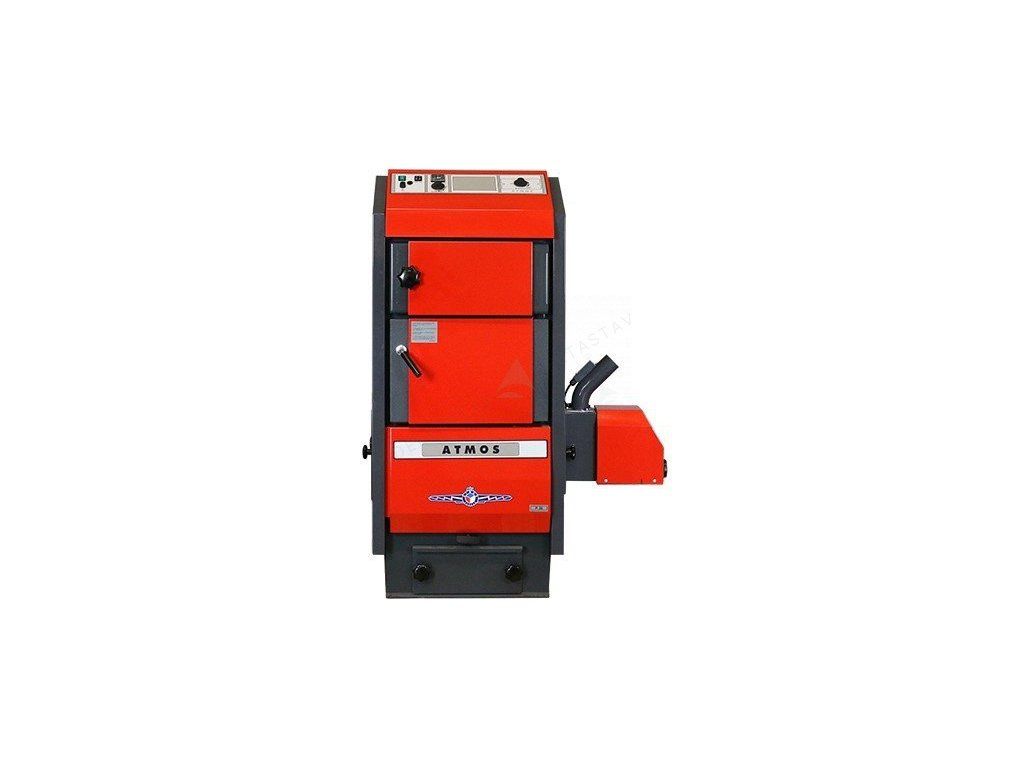

ATMOS D 20 P

Podrobný popis

Kotol ATMOS D20P je vysokoúčinný kotol na pelety navrhnutý na integráciu do centrálnych vykurovacích systémov v obytných a komerčných budovách. Často sa používa v jednoduchých rodinných domoch, malých bytových domoch a priemyselných alebo poľnohospodárskych zariadeniach, kde je potrebný stabilný a obnoviteľný zdroj tepla. Kotol sa obvykle inštaluje v vyhradenom technickom priestore alebo kotolni, kde môže byť pripojený k nádrži na pelety a integrovaný s nádržou na vyrovnávanie tepla minimálne 500 L. Systém je navrhnutý pre minimálnu manuálnu zásah, s automatickým dodávaním paliva a riadením spaľovania.

Inštalatéri by mali zabezpečiť, že kotol je pripojený k komínu s minimálnym prúdom 15 Pa a že tlak v systéme nepresiahne 250 kPa. Kotol je kompatibilný s rôznymi riadiacimi systémami a môže byť integrovaný s existujúcimi vykurovacími obvodmi pomocou štandardných potrubných pripojení. Kvôli svojej vysoké účinnosti a nízkym emisiám je ATMOS D20P vhodný na použitie v systémoch, kde je potrebné dodržiavať miestne predpisy o emisiách.

Technické parametre

Technické parametre kotla ATMOS D20P sú nevyhnutné pre správne určenie veľkosti systému a jeho integráciu. Termálny výkonový rozsah kotla 6,5–22 kW mu umožňuje byť použitý v širokom rozsahu vykurovacích aplikácií. Minimálny objem nádrže na vyrovnávanie tepla 500 L je nevyhnutný pre zabezpečenie stabilnej prevádzky a zabránenie termálnemu cyklovaniu. Objem spaľovacej komory 70 dm³ a požiadavka na prúd komína 15 Pa sú dôležité faktory pri návrhu a inštalácii systému.

Inštalácia a pripojenie

Inštalácia kotla ATMOS D20P vyžaduje pečlivé plánovanie, aby sa zabezpečila kompatibilita s existujúcim vykurovacím systémom a aby sa splnili miestne predpisy. Kotol by mal byť namontovaný na stabilnej, rovnej podlahovom pôdnom povrchu s dostatočným priestorom pre údržbu a prístup k spaľovacej komore. Systém dodávky paliva musí byť pripojený k nádrži na pelety pomocou šnekového dopravníka, ktorý by mal byť inštalovaný so správnym sklonom pre zabezpečenie hladkého prevádzky. Kotol je vybavený štandardnými potrubnými pripojeniami pre integráciu s vykurovacím obvodom a komínom.

Inštalatéri by mali overiť, že prúd komína je aspoň 15 Pa a že tlak v systéme nepresiahne 250 kPa. Rozmery kotla (1405/606/652 mm) musia byť zohľadnené pri plánovaní priestoru pre inštaláciu. Bežné chyby inštalácie zahŕňajú nesprávny sklon šnekového dopravníka, nedostatočný priestor pre údržbu a nedodanie nádrže na vyrovnávanie tepla minimálne 500 L. Tieto problémy môžu viesť k zníženej účinnosti a zvýšeným požiadavkám na údržbu.

Kompatibilita a príslušenstvo

Kotol ATMOS D20P je navrhnutý na použitie s rôznymi príslušenstvami a komponentmi pre zabezpečenie optimálneho výkonu. Kotol sa dodáva bez peletového spaľovacej jednotky, ktorú je potrebné objednať osobitne. Odporúčaný spaľovací jednotka je model A25, ktorý je kompatibilný s D20P a poskytujúci automatické dodávanie paliva. Je tiež potrebné použiť šnekový dopravník (DA) vhodnej dĺžky pre pripojenie kotla k nádrži na pelety. Nádrž môže byť akéhokoľvek veľkosti, ale štandardné možnosti zahŕňajú kapacity 250, 500 alebo 1000 L.

Dodatočné komponenty, ako je automatický systém odstraňovania popola, môžu byť nainštalované pre zníženie požiadaviek na údržbu. Kotol je tiež kompatibilný s rôznymi riadiacimi systémami a môže byť integrovaný s existujúcimi vykurovacími obvodmi pomocou štandardných potrubných pripojení. Inštalatéri by mali zabezpečiť, že všetky komponenty sú správne rozmerné a inštalované pre zabezpečenie spoľahlivej prevádzky a dodržiavanie miestnych predpisov.

Technický pozadie pre projektantov

Kotol ATMOS D20P pracuje na princípe automatickej spaľovania peletov v špeciálnej spaľovacej komore. Kotol je vyrobený z odolných materiálov navrhnutých pre odolnosť vysokých teplôt a opakovaných termálnych cyklov. Spaľovacia komora má objem 70 dm³, čo umožňuje efektívnu a úplnú spaľovanie paliva. Kotol je vybavený elektronickým riadiacim systémom, ktorý riadi prevádzku spaľovacej jednotky, ventilátora a čerpadla pre zabezpečenie optimálneho výkonu.

Vysoká účinnosť kotla 91,1 % sa dosahuje prostredníctvom pokročilých spaľovacích technológií a presného riadenia zmesi vzduchu a paliva. Systém je navrhnutý pre prevádzku s kvalitnými peletmi s priemerom 6–8 mm a teplotnou hodnotou 16–19 MJ/kg. Použitie nádrže na vyrovnávanie tepla s minimálnym objemom 500 L pomáha stabilizovať systém a znížiť termálne cyklovanie. Integrácia kotla do vykurovacieho systému závisí od veľkosti a rozloženia budovy, ako aj od konkrétnych vykurovacích požiadaviek obyvateľov.

Údržba a prevádzka

Kotol ATMOS D20P vyžaduje pravidelnú údržbu pre zabezpečenie spoľahlivej prevádzky a optimálnej účinnosti. Kotol by mal byť preverený a vyčistený v intervale 1–30 dní, v závislosti od kvality peletov a veľkosti nádrže. Spaľovacia komora a systém odstraňovania popola by mali byť preverené na zablokované časti a vyčistené podľa potreby. Šnekový dopravník a spaľovací jednotka by mali byť tiež preverené na opotrebenie a poškodenie.

Kotol je vybavený automatickou funkcou vypnutia, ktorá vypne spaľovací jednotku, keď je palivo úplne spálené. Toto znižuje emisie a zvyšuje účinnosť. Systém odstraňovania popola môže byť aktualizovaný na automatickú verziu pre zníženie počtu manuálnych čistení. Inštalatéri by mali zabezpečiť, že kotol sa prevádzkuje podľa pokynov výrobcu a že všetky údržbové úkony vykonávajú kvalifikované osoby.

Často kladené otázky

Môže byť kotol ATMOS D20P použitý s dreveným spaľovacím jednotkou v nouzovom prípade?
Áno, kotol môže byť použitý s dreveným spaľovacím jednotkou v nouzovom prípade odstránením peletového spaľovacej jednotky. Toto umožní použitie kotla ako bežnej drevenej pece.

Aká je minimálna veľkosť nádrže na vyrovnávanie tepla pre ATMOS D20P?
Minimálna veľkosť nádrže na vyrovnávanie tepla je 500 L. Toto pomáha stabilizovať systém a znížiť termálne cyklovanie.

Koľkokrát by mala byť spaľovacia komora vyčistená?
Spaľovacia komora by mala byť vyčistená v intervale 1–30 dní, v závislosti od kvality peletov a veľkosti nádrže.

Môže byť kotol vybavený automatickým systémom odstraňovania popola?
Áno, kotol môže byť vybavený automatickým systémom odstraňovania popola pre zníženie požiadaviek na údržbu a zlepšenie pohodlia.
