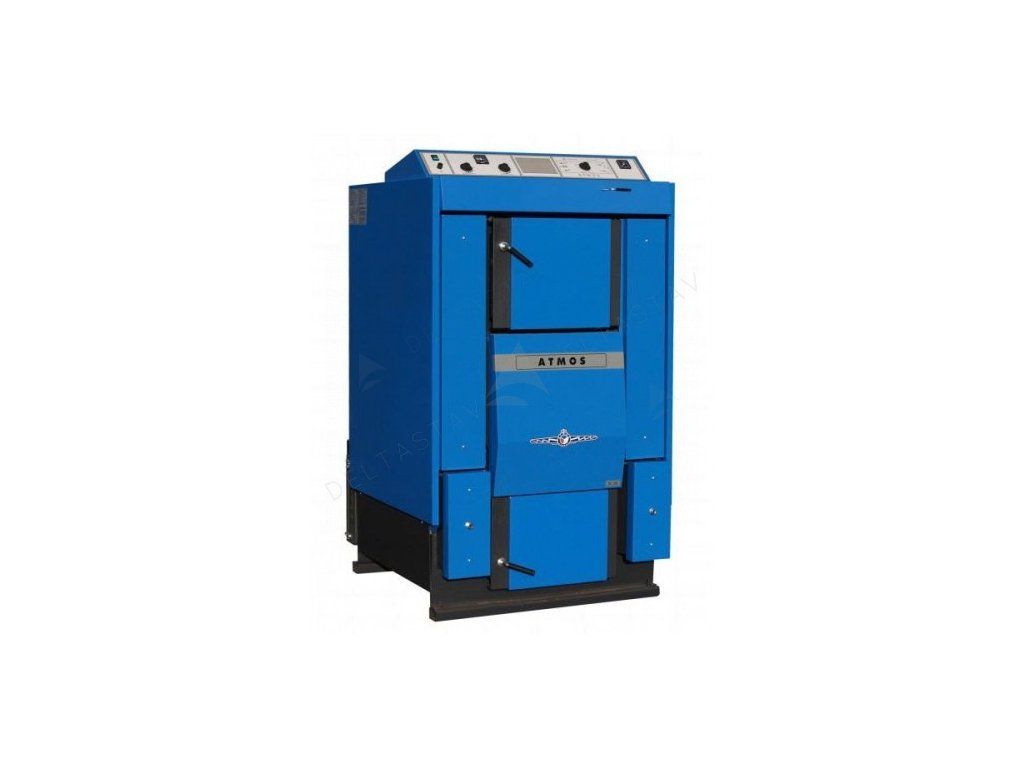

ATMOS DC 100

Podrobný popis

Kotol Atmos DC100 je kotol na pevné palivá navrhnutý pre vytápací systémy v byte aj v komerčných objektov. Je typicky inštalovaný v systémoch vyžadujúcich vysoký tepelný výkon a dlhé spaľovacie cykly. Tento model je vhodný na integráciu do centrálnych vytápacích obvodov, podlahových vytápacích systémov a veľkých zásobníkov na ukladanie teplej vody. Inštalatéri pracujúci na vytápacích systémoch na báze biomasy ho nájdu ideálny pre objekty, kde je drevo hlavným palivom. Konštrukcia kotla umožňuje spaľovanie veľkých kúskov dreva a podporuje dlhé prevádzkové obdobia, čím sa zníži frekvencia dopálenia a údržby.

Jeho konštrukcia zabezpečuje odolnosť voči vysokým tepelným zaťaženiam, s odolným oceľovým kócom a keramickými odolnými článkami v spaľovacej komore. Kotol je určený na trvalú inštaláciu v dedikovanej kotlovni s vhodným vetraním a prístupom k komínu. Systém vyžaduje minimálnu teplotu návratovej vody 65 °C, aby sa udržiavala optimálna výkonosť a účinnosť.

Technické parametre

Objem vody	294 L
Hmotnosť kotla	820 kg
Maximálna dĺžka dreva	730 mm
Minimálna teplota návratovej vody	65 °C
Kapacita hopiernika na palivo	400 dm³
Odporúčané palivo	suché drevo s výhrevnosťou 15 – 18 MJ/kg, priemer 80 – 150 mm a vlhkosť 12 -20 %
Odporúčaný komínový tah	35 Pa
Účinnostná trieda	A+
Trieda spaľovania	5
Účinnosť	89%
Výkon	99 kW
Kód	DC100
Značka	Atmos

Technické parametre definujú výkon kotla a jeho kompatibilitu s konkrétnymi systémovými požiadavkami. Objem vody 294 L zabezpečuje stabilné rozdelenie tepla, zatiaľ čo kapacita hopiernika na palivo 400 dm³ umožňuje dlhé spaľovacie cykly. Minimálna teplota návratovej vody 65 °C je nevyhnutná na zabránenie kondenzácii a optimalizáciu účinnosti spaľovania. Požadovaný komínový tah 35 Pa zabezpečuje dostatočný výfukový tok a bezpečnú prevádzku. Tieto hodnoty sú kritické pre správne rozmery a integráciu do vytápacieho systému.

Inštalácia a pripojenie

Inštalácia kotla Atmos DC100 vyžaduje pečlivé plánovanie, aby sa zabezpečilo správne vetranie, pripojenie k komínu a integrácia do vodného obvodu. Kotol by mal byť umiestnený na pevnú, nehorľavú podlahu s dostatočným priestorom pre prístup a údržbu. Pripojenie k komínu musí byť vykonané pomocou špecifikovaného komínového krku, čím sa zabezpečí bezpečné a hermetické pripojenie. Komín musí poskytovať minimálny tah 35 Pa, ktorý sa môže overiť manometrom po spustení systému.

Vodné pripojenia zahŕňajú štandardné závitové pripojenia pre primárny vytápací obvod a chladiacu slučku. Chladiaca slučka je nevyhnutná na zabránenie prehrievaniu a potenciálnemu poškodeniu kovovej konštrukcie kotla. Inštalatéri by mali overiť, že teplota návratovej vody zostáva vyššia ako 65 °C, aby sa znížila pravdepodobnosť kondenzácie a korózie. Bežné chyby inštalácie zahŕňajú nedostatočný komínový tah, nesprávne umiestnenie v blízkosti horľavých materiálov a nedostatočné tesnenie komínového pripojenia. Všetky komponenty musia byť uzemnené a izolované podľa miestnych elektroinštalácií a bezpečnostných predpisov.

Kompatibilita a príslušenstvo

Kotol Atmos DC100 je kompatibilný so štandardnými vytápacími systémami, ktoré používajú vodu ako prenosné médium tepla. Podľa dĺžky komína a vonkajších podmienok môže byť potrebné doplniť príslušenstvo, napríklad komínový klapku alebo izoláciu komína. Pre tento model nie sú uvedené konkrétne príslušenstvo, ale inštalatéri by mali zabezpečiť, že všetky elektrické a mechanické pripojenia vyhovujú miestnym predpisom.

Technický pozadie pre projektantov

Kotol Atmos DC100 pracuje na princípe generátorského plynenia, pri ktorom sa drevo čiastočne spaľuje na výrobu horľavých plynov, ktoré sa následne spaľujú v sekundárnej komore. Tento proces zvyšuje účinnosť a zníži emisie. Kócom kotla je vyrobený z hrubostenných oceľových plechov, čím sa zabezpečuje konštrukčná stabilita a odolnosť voči tepelnej expanzii. Spaľovacia komora je vyložená keramickými odolnými tehľami, ktoré udržiavajú teplo a podporujú úplné spaľovanie volatílnych plynov.

Chladiaca slučka preteká vodou cez kovovú konštrukciu kotla, čím sa zabráni prehrievaniu a predĺži životnosť komponentov. Ventilátorová dodávka vzduchu zabezpečuje konzistentné spaľovanie, aj keď sa mení vlhkosť dreva. Projektanti by mali zohľadniť vysokú tepelnú hmotnosť kotla pri rozmere vytápacieho systému, keďže vyžaduje stabilný záťaž, aby pracoval efektívne. Komín musí byť správne rozmery a umiestnený, aby udržiaval požadovaný tah 35 Pa, čím sa zabezpečí bezpečná a efektívna prevádzka.

Údržba a prevádzka

Pravidelná údržba je nevyhnutná na zabezpečenie dlhodobého výkonu kotla Atmos DC100. Odstraňovanie popola by malo byť vykonávané pravidelne, v závislosti od typu a kvality dreva. Veľká spaľovacia komora umožňuje dlhú prevádzku medzi údržbami, typicky raz týždenne pri spaľovaní suchého dreva. Automatická funkcia vypnutia sa aktivuje, keď je palivo úplne spaľované, čím sa zabráni prehrievaniu a poškodeniu vnútorných komponentov.

Inštalatéri by mali počas bežných kontrol skontrolovať komínové pripojenie a komínový krk na známky opotrebenia alebo zablokovania. Chladiaca slučka by mala byť monitorovaná na úniky alebo znížený tok, ktoré môžu signalizovať zablokovanie alebo poruchu čerpadla. V technických údajoch nie sú uvedené konkrétne intervaly údržby, ale odporúča sa ročné preverenie, aby sa udržiavala súhlasnosť so bezpečnostnými normami a zabezpečila optimálna účinnosť.

Často kladené otázky

Môže byť Atmos DC100 použitý s centrálnym vytápacím systémom?
Áno, kotol je navrhnutý pre integráciu do štandardných vodných vytápacích systémov, vrátane radiátorov a systémov na vytápnanie podlahy.

Aké drevo je odporúčané na použitie s Atmos DC100?
Drevo s výhrevnosťou 15–18 MJ/kg, priemerom 80–150 mm a vlhkosťou 12–20 % je potrebné pre optimálnu výkonosť.

Je Atmos DC100 vhodný pre neustálu prevádzku?
Áno, veľká kapacita hopiernika na palivo a vysoká tepelná kapacita kotla z neho robia vhodný pre dlhé prevádzkové obdobia, čím sa zníži potreba častého dopálenia.

Ako chladiaca slučka prispieva k prevádzke kotla?
Chladiaca slučka zabráni prehrievaniu kovovej konštrukcie kotla pretekom vody cez obal, čím sa zabezpečí bezpečná a efektívna prevádzka po dlhší čas.
