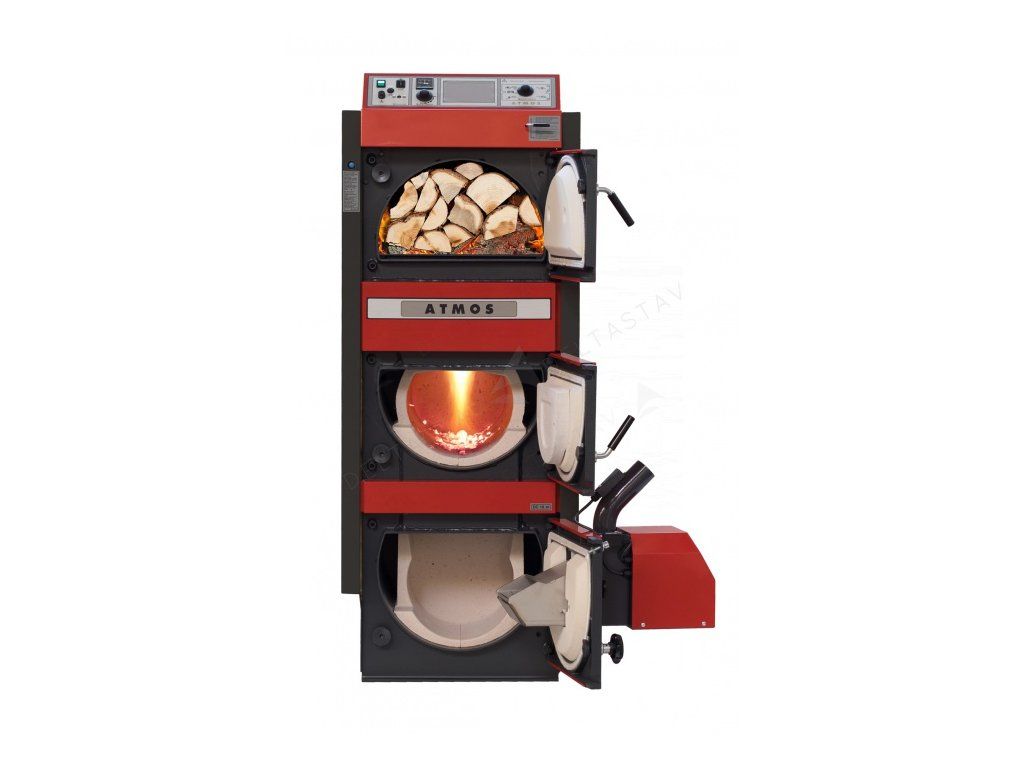

ATMOS DC 18 SP

Podrobný popis

Kotol Atmos DC18SP je trojizbový hybridný kotol navrhnutý pre inštalácie vyžadujúce manuálne spaľovanie dreva aj plne automatické vykurovanie peletami. Je často používaný v obytných a komerčných budovách so stredným vykurovacím systémom, kde je flexibilita výberu paliva zásadná. Kotol je vhodný na integráciu do systémov s radiátormi, podlahovým kúrením alebo tepelnými akumulačnými nádržami. Inštalatéri by mali zvážiť vysoký tepelný výkon kotla a potrebu komína s minimálnym 20 Pa výfukom, aby sa zabezpečila stabilná prevádzka. Systém je navrhnutý pre inštaláciu jedného komína, čím sa zníži zložitosť a náklady.

Jeho modulárny dizajn umožňuje inštaláciu s alebo bez peletového spaľovacieho prístroja, čím sa zvyšuje prispôsobivosť existujúcim systémom alebo budúcim aktualizáciám. Trojizbová štruktúra kotla zabezpečuje, že každý spaľovací proces je izolovaný, čím sa udržuje vysoká účinnosť pre oba typy paliva. Systém je ideálny pre miesta, kde sú k dispozícii aj drevo a pelety, a kde jeden kotol môže nahradiť dve samostatné jednotky, čím sa znížia náklady na priestor a inštaláciu.

Technické parametre

Kotol poskytuje 20 kW tepelného výkonu z dreva a 4,5–15 kW z peletov, čo umožňuje presné nastavenie podľa potreby vykurovania budovy. Objem vody 78 L zabezpečuje stabilné rozdelenie tepla, zatiaľ čo kapacita 66 dm³ dreveného hoppera podporuje dlhšie spaľovacie cykly. Maximálna dĺžka dreva 330 mm a priemer peletov 6–8 mm sú dôležité pri výbere vhodných systémov na skladovanie a dodávku paliva. Požiadavka na komínový výfuk 20 Pa musí byť overená počas inštalácie, aby sa predišlo problémom s návratným tlakom.

Inštalácia a pripojenie

Inštalácia kotla Atmos DC18SP vyžaduje vyhradený priestor s dostatočným voľným miestom pre údržbu a prístup k drevenému hopperu. Výfukový výstup kotla musí byť pripojený k komínu s minimálnym výfukom 20 Pa, ako je uvedené v technických údajoch. Kotol je dodávaný bez peletového spaľovacieho prístroja, ktorý musí byť pridaný osobitne, ak je potrebný. Vodný obrys kotla je navrhnutý tak, aby sa pripojil k štandardným vykurovacím obrysom pomocou štandardných potrubných pripojení. Inštalatéri by mali zabezpečiť, že kotol je vyrovnaný a že všetky vstupy na spaľovacie vzduchové vstupy sú nezabrané. Častou chybou je podhodnotenie požiadavky na komínový výfuk, čo môže viesť k nekompletnému spaľovaniu a zníženiu účinnosti.

Kompatibilita a príslušenstvo

Kotol je kompatibilný so štandardnými vykurovacími systémami a môže byť integrovaný s tepelnými akumulačnými nádržami pre predĺženie uchovávania tepla. Peletový spaľovací prístroj musí byť objednaný osobitne a zahŕňa servomotor pre automatické riadenie vstupu vzduchu. Ďalšie príslušenstvo zahŕňa šnekový prepravča (DA) pre dodávku peletov a nádrže na skladovanie peletov rôznych veľkostí. Kotol je navrhnutý tak, aby fungoval s A25 peletovým spaľovacím prístrojom a AGF2 a KTF20 teplotnými snímačmi pre automatickú prevádzku. Pre túto verziu nie sú uvedené žiadne príbuzné produkty.

Technický pozadie pre projektantov

Kotol Atmos DC18SP pracuje na princípe generátorského zplynovania, pri ktorom sa drevo spaľuje v primárnej komore a výsledné plyny sa spaľujú v sekundárnej komore. Tretia komora obsahuje peletový spaľovací prístroj, ktorý je oddelený od komory na spaľovanie dreva vodným obrysom. Tento dizajn minimalizuje stratu tepla a zabezpečuje, že každý spaľovací proces funguje nezávisle. Kotol je vyrobený s keramickým výplňovým materiálom v komore peletového spaľovacieho prístroja, aby odolal vysokým teplotám a zlepšil účinnosť spaľovania. Vodný obrys zabezpečuje rovnomerný prenos tepla do vykurovacieho obvodu. Účinnosť systému je ovplyvnená kvalitou paliva, komínovým výfukom a správnou konfiguráciou servomotora na vstup vzduchu.

Údržba a prevádzka

Pravidelná údržba je nevyhnutná, aby kotol fungoval efektívne. Komora na spaľovanie dreva by mala byť po každom spaľovacom cyklu vyčistená z popola a zvyškov. Peletový hopper a dodávacie systémy by mali byť kontrolované na prekážky a opotrebenie. Teplotné snímače a servomotor kotla by mali byť skontrolované na správnu funkciu. V technických údajoch nie sú uvedené konkrétne intervaly údržby, ale odporúča sa pravidelné kontrolovanie, aby sa udržiavala výkon. Automatické spustenie peletového spaľovacieho prístroja po spaľovaní dreva je riadené KTF20 teplotnými snímačmi a musí byť overené počas prevádzky.

Často kladené otázky

Môže byť peletový spaľovací prístroj pridaný do kotla, ktorý bol pôvodne inštalovaný bez neho?
Áno, peletový spaľovací prístroj môže byť pridaný neskôr. Kotol je navrhnutý tak, aby prijal A25 peletový spaľovací prístroj so servomotorom, ktorý môže byť integrovaný do systému bez významných úprav.

Aká je maximálna dĺžka dreva, ktorú je možné použiť v kotli?
Maximálna dĺžka dreva je 330 mm. Toto musí byť zohľadnené pri výbere dreva a navrhovaní nábytku na jednoduchý prístup.

Je kotol vhodný na použitie s tepelnou akumulačnou nádržou?
Áno, kotol je kompatibilný s tepelnými akumulačnými nádržami. Systém zahŕňa dva KTF20 teplotné snímače (TV a TS) na riadenie peletového spaľovacieho prístroja na základe teploty nádrže.

Aký je požadovaný komínový výfuk pre správnu prevádzku kotla?
Kotol vyžaduje minimálny komínový výfuk 20 Pa. Toto musí byť overené počas inštalácie, aby sa zabezpečila stabilná spaľovacia prevádzka a predišlo sa problémom s návratným tlakom.
