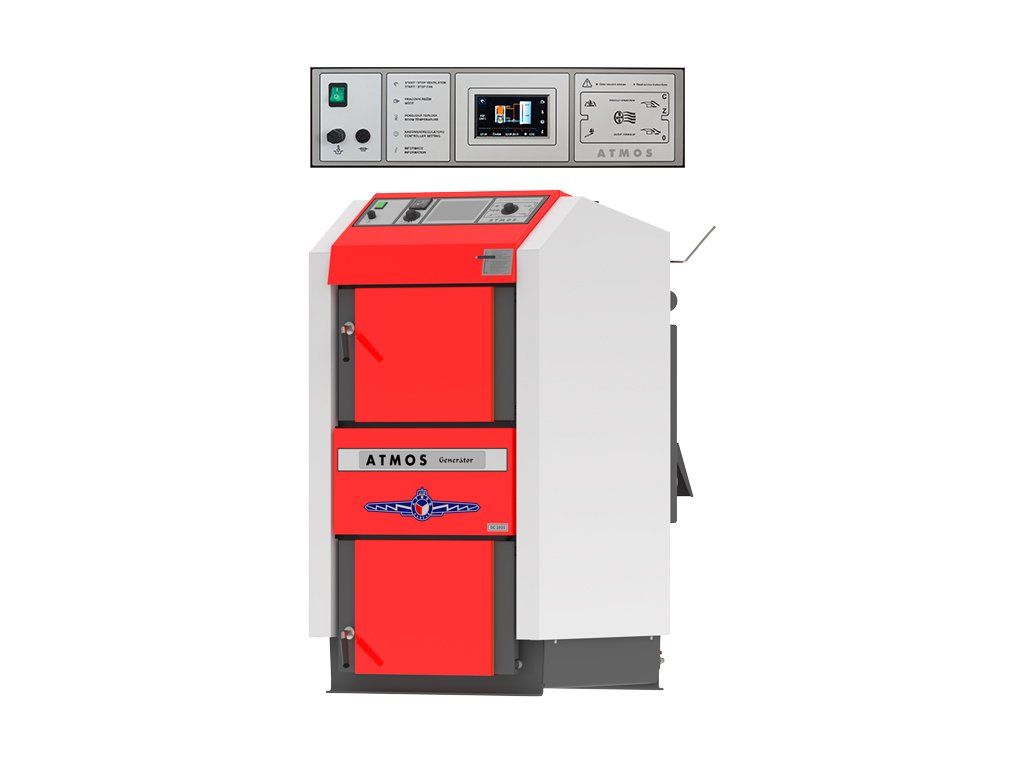

ATMOS DC 25 GS REG

Podrobný popis

Kotol Atmos DC25GS REG je vysokoúčinný kotol na pevné palivá navrhnutý pre inštalácie vyžadujúce trvalý výkon z pevného paliva. Používa sa často v bytových vykurovacích systémoch, malých priemyselných objektoch a poľnohospodárskych zariadeniach, kde je drevo hlavným palivom. Kotol je špeciálne vhodný pre aplikácie, kde sú vyžadované veľké palivové záťaže, čím sa zníži frekvencia dopálenia. Ovládací systém ACD04 umožňuje integráciu s viacerými vykurovacími okruhmi, čím je ideálny pre zložité systémy s vykurovaním priestorov, ohrevom teplej vody a podporou slnečných systémov.

Inštalácia zahŕňa pripojenie k komínu s požadovaným tahom a integráciu do hydronického systému, ktorý udržiava minimálnu teplotu návratovej vody 65 °C. Konštrukcia kotla minimalizuje požiadavky na údržbu a zabezpečuje dodržiavanie moderných emisných štandardov prostredníctvom pokročilých spaľovacích technológií.

Technické parametre

Výkon 25 kW a účinnosť 90,3 % robia z tohto kotla vhodný pre stredné až veľké vykurovacie systémy. Palivová komora o objeme 120 dm³ umožňuje predĺžené spaľovacie časy, čím sa zníži počet dopálení. Minimálna teplota návratovej vody 65 °C je dôležitá pre kompatibilitu a účinnosť systému. Požiadavka na komínový tah 23 Pa musí byť overená počas inštalácie, aby sa zabezpečila správna funkcia.

Inštalácia a pripojenie

Inštalácia by mala sledovať pokyny výrobcu pre komínový tah a špecifikácie paliva. Kotol musí byť pripojený k komínu s minimálnym tachom 23 Pa, aby sa zabezpečilo správne odvádzanie spalín. Palivová komora je navrhnutá pre drevené polienky do dĺžky 530 mm, preto systém dopálenia musí zabezpečiť túto veľkosť. Objem vody v kotli 80 L ovplyvňuje tepelnú zotrvačnosť a reakčný čas systému.

Pripojte kotol k vykurovaciemu systému pomocou štandardných veľkostí potrubia vhodných pre prietok systému. Uistite sa, že teplota návratovej vody nepoklesne pod 65 °C, pretože to by mohlo ovplyvniť účinnosť spaľovania. Ovládací panel ACD04 vyžaduje elektrické pripojenie na prevádzku výfukového ventilátora a iných automatizovaných funkcií. Overte, či je pripojenie k komínu správne tesné, aby sa zabránilo strate tepla a zabezpečilo bezpečnú prevádzku.

Kompatibilita a príslušenstvo

Ovládacý systém ACD04 je kompatibilný s až tromi vykurovacími okruhmi, systémami na ohrev teplej vody a integrovanými slnečnými systémami. Pre inštalácie vyžadujúce jednoduchšie ovládanie je k dispozícii aj štandardný model DC25GS bez ovládania ACD04. Ďalšie komponenty, ako sú expanzné nádoby, bezpečnostné ventiláty a obiehacie čerpadlá, môžu byť potrebné v závislosti od konfigurácie systému.

Technický pozadie pre projektantov

Kotol pracuje na princípe generátorského plynenia, pričom sa do spaľovacej komory zavádza primárne a sekundárne vzduchové prúdy, čím sa maximalizuje účinnosť spaľovania. Spalovacia komora je vyložená keramickými žiaruvzdornými tehľami, ktoré udržiavajú teplo a podporujú úplné spaľovanie. Výfukový ventilátor (S) zabezpečuje konzistentné odvádzanie spalín, čím sa znížia emisie a zlepší účinnosť. Keramická spalovacia komora umožňuje vysokú tepelnú zotrvačnosť a minimalizuje stratu tepla.

Konštrukcia kotla používa oceľové dosky hrúbky 3–8 mm pre konštrukčnú odolnosť. Palivová komora má hrúbku 6 mm a je vyložená žiaruvzdornými materiálmi, aby vydržala vysoké teploty. Komínový kanál je vybavený klapkou na reguláciu teploty. Účinnosť systému je ovplyvnená kvalitou paliva, dodávkou vzduchu a teplotou spalín. Ovládací systém ACD04 poskytuje presnú reguláciu týchto parametrov, čím sa udržiava optimálna výkonosť.

Údržba a prevádzka

Pravidelná údržba zahŕňa kontrolu komínového tahu a overenie, či výfukový ventilátor funguje správne. Palivovú komoru je potrebné skontrolovať na usadeniny popola a keramické výplňové materiály na poškodenie. Je potrebné udržiavať minimálnu teplotu návratovej vody, aby sa zabránilo kondenzácii a koróziu. Pri vyčerpaní paliva sa automaticky aktivuje vypínací mechanizmus, čím sa systém chráni pred prehriatím.

Odstraňovanie popola sa zjednodušuje díky veľkej keramickej spalovacej komore, čím sa umožňuje čistenie raz za týždeň v bežnej prevádzke. Konštrukcia kotla minimalizuje požiadavky na pravidelnú údržbu, čím je vhodný pre inštalácie, kde nie je možné pravidelné servisovanie. Vždy sa oboznámite s podrobnými pokynmi výrobcu pre údržbu a bezpečnostné pokyny.

Často kladené otázky

Môže ovládanie ACD04 riadiť viacero vykurovacích okruhov?
Áno, ovládanie ACD04 môže riadiť až tri vykurovacie okruhy, systémy na ohrev teplej vody a integrované slnečné systémy, čím je vhodný pre zložité systémy.

Ktoré špecifikácie paliva sú potrebné pre optimálnu výkonosť?
Kotol je navrhnutý pre suché drevo s výhrevnosťou 15–18 MJ/kg, priemerom 80–150 mm a vlhkosťou 12–20 % pre efektívne spaľovanie.

Je kotol vhodný na použitie s solárnym systémom?
Áno, ovládanie ACD04 podporuje integráciu s solárnymi systémami, čím umožňuje kombinovanú prevádzku s solárnymi kolektorami.

Ako často sa má vyčistiť popolová komora?
V bežnej prevádzke so suchým drevom sa popolová komora môže čistiť raz za týždeň. Veľká keramická spalovacia komora zjednodušuje proces odstraňovania popola.
