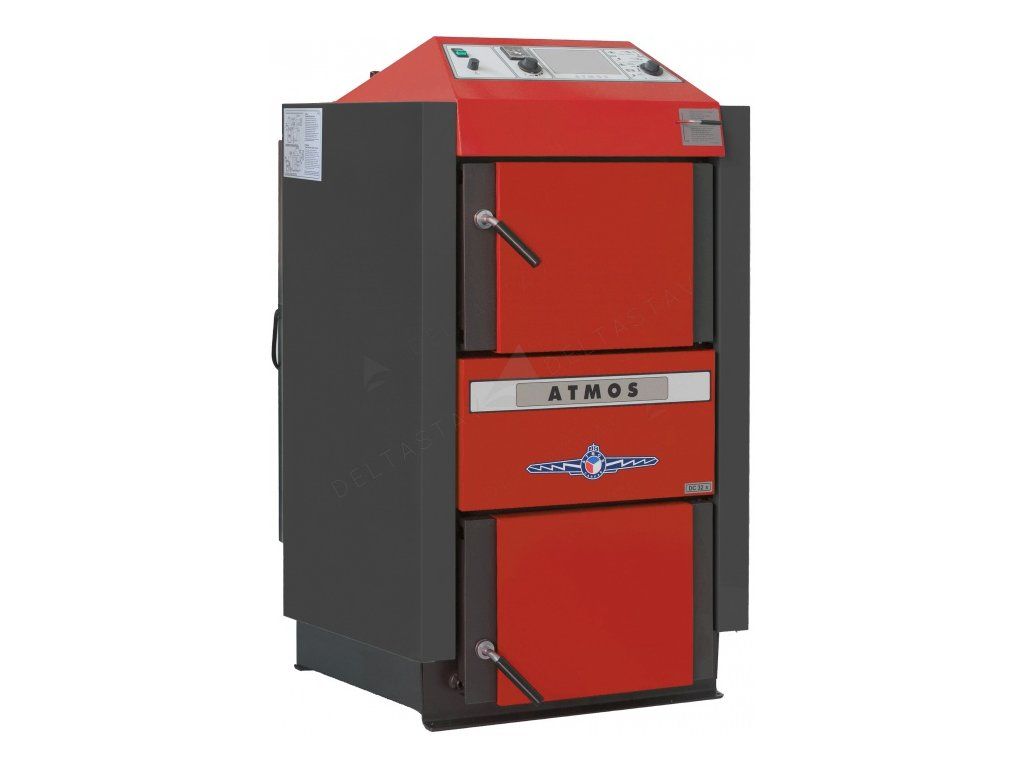

ATMOS DC 25 S

Podrobný popis

Kotol Atmos DC25S je vysokoúčinný kotol na pevné palivá navrhnutý pre obytné a komerčné vykurovacie systémy. Často sa používa v inštaláciách, kde sa preferujú veľké palivové kúsky a kde sú potrebné predĺžené spaľovacie cykly. Kotol je vhodný na integráciu do centrálnych vykurovacích systémov s teplotou návratovej vody vyššou ako 65 °C. Je zvlášť vhodný pre objekty, kde je k dispozícii stabilný zásob palivných drevených kúskov a kde je komíňový prúdový tlak vyhovujúci 23 Pa. Inštalatéri by mali zvážiť hmotnosť kotla 326 kg a jeho vodný obsah 58 L pri plánovaní miesta inštalácie a konštrukčnej podpory.

Kotolový dizajn umožňuje používať veľké kúsky paliva až do dĺžky 530 mm, čo zníži frekvenciu dopálenia. Palivová komora má objem 95 dm³, čo umožňuje dlhšie spaľovacie cykly. Systém je navrhnutý na použitie dreveného paliva s výhrevnosťou 15–18 MJ/kg a obsahom vlhkosti 12–20 %. Chladiaci okrúh a výfukový ventilátor kotla zabezpečujú prevenciu prehrievania a efektívne spaľovanie, čo z neho robí vhodný pre inštalácie, kde je kritické riadenie teploty.

Technické parametre

Objem vody	58 L
Hmotnosť kotla	326 kg
Maximálna dĺžka paliva	530 mm
Minimálna teplota návratovej vody	65 °C
Kapacita palivovej komory	95 dm³
Odporúčané palivo	Suché drevo s výhrevnosťou 15 – 18 MJ/kg, priemerom 80 – 150 mm a obsahom vlhkosti 12 -20 %
Odporúčaný komíňový prúdový tlak	23 Pa
Účinnostná trieda	A+
Spaľovacia trieda	5
Výkon	27 kW
Kód	DC25S
Značka	Atmos

Technické parametre kotla Atmos DC25S sú zásadné pre správne rozmery a integráciu do systému. Výkon 27 kW je vhodný pre stredné až veľké vykurovacie systémy, a objem vody 58 L pomáha stabilizovať teplotné kolísania. Požadovaný komíňový prúdový tlak 23 Pa musí byť overený počas inštalácie, aby sa zabezpečila optimálna výkonosť. Kapacita palivovej komory 95 dm³ a maximálna dĺžka paliva 530 mm sú dôležité pre plánovanie skladovania paliva a logistiku jeho manipulácie.

Inštalácia a pripojenie

Inštalácia kotla Atmos DC25S vyžaduje pečlivé plánovanie, aby sa zohrala jeho hmotnosť 326 kg a rozmery. Kotol by mal byť umiestnený na pevnú, nehorľavú podlahu s dostatočným priestorom pre údržbu a prietok vzduchu. Výfukový systém musí byť pripojený k komíňu s požadovaným prúdovým tlakom 23 Pa. Výfukový port kotla je navrhnutý pre štandardné komíňové pripojenia a výfukový ventilátor musí byť zapojený do samostatného elektrického obvodu. Počas inštalácie je dôležité overiť, že teplota návratovej vody je vyššia ako 65 °C, aby sa zabránilo kondenzácii a koróziu. Bežné chyby inštalácie zahŕňajú nedostatočný komíňový prúdový tlak, nesprávny obsah vlhkosti paliva a nedostatočný priestor pre údržbu.

Kompatibilita a príslušenstvo

Kotol Atmos DC25S je kompatibilný so štandardnými centrálnymi vykurovacími systémami a môže byť integrovaný do až troch vykurovacích obvodov, systémov teplej vody a solárnych tepelných systémov, ak je vybavený ovládacím panelom ACD04. Kotol môže byť objednaný s integrovaným ovládacím systémom pre pokročilé riadenie systému. Ďalšie komponenty ako komíňový klapka, palivová nádoba a izolácia komíňa môžu byť potrebné v závislosti od inštalácie. Kotol nie je kompatibilný so systémami vyžadujúcimi nižšiu teplotu návratovej vody ako 65 °C.

Technický pozadie pre projektantov

Kotol Atmos DC25S pracuje na princípe generátorovej gasifikácie, kde sa drevo spaľuje v kontrolovanom prostredí na výrobu spaľovacích plynov. Palivová komora kotla je vyrobená z oceľe hrúbky 6 mm a má gasifikačný otvor s dĺžkovým otvorom pre plynový tok. Spaľovacia komora je vyložená keramickými odolnými tehľami, aby sa zabezpečila rovnomerná distribúcia tepla a efektívne spaľovanie paliva. Výfukový ventilátor udržiava konzistentný prúdový tlak a zníži emisie. Chladiaci okrúh kotla prevencia prehrievania a chráni interné komponenty. Účinnosť systému je ovplyvnená kvalitou paliva, komíňovým prúdovým tlakom a teplotou návratovej vody.

Údržba a prevádzka

Pravidelná údržba je nevyhnutná pre dlhodobý výkon kotla Atmos DC25S. Palivovú a spaľovaciu komoru je potrebné skontrolovať na usadeniny popola a výfukový systém na blokácie. Chladiaci okrúh musí byť monitorovaný na úniky alebo prehrievanie. Automatická funkcia vypnutia kotla sa aktivuje, keď je palivo úplne spaľované, čím sa zabráni poškodeniu prehrievaním. Veľká spaľovacia komora umožňuje týždenné odstraňovanie popola, čím sa zníži frekvencia údržby. V prehľade nie sú uvedené konkrétne intervaly údržby, ale odporúča sa pravidelné skúmanie pre zabezpečenie optimálnej prevádzky.

Často kladené otázky

Môže byť kotol Atmos DC25S pripojený k solárnemu tepelnému systému?
Áno, kotol môže byť integrovaný do solárneho tepelného systému, ak je vybavený ovládacím panelom ACD04. Panel umožňuje riadenie viacerých vykurovacích obvodov a solárneho vstupu.

Aká je minimálna teplota návratovej vody pre kotol?
Minimálna teplota návratovej vody je 65 °C. Nižšie teploty môžu spôsobiť kondenzáciu a znížiť účinnosť.

Môže kotol spaľovať kúsky paliva dlhšie ako 530 mm?
Nie, maximálna dĺžka paliva je 530 mm. Dlhšie kúsky sa nemôžu zmestiť do palivovej komory a môžu spôsobiť problémy s prevádzkou.

Je kotol vhodný na použitie s palivom s vysokým obsahom vlhkosti?
Nie, kotol je navrhnutý pre palivo s obsahom vlhkosti 12–20 %. Vyššie hladiny vlhkosti môžu znížiť účinnosť a zvýšiť emisie.
