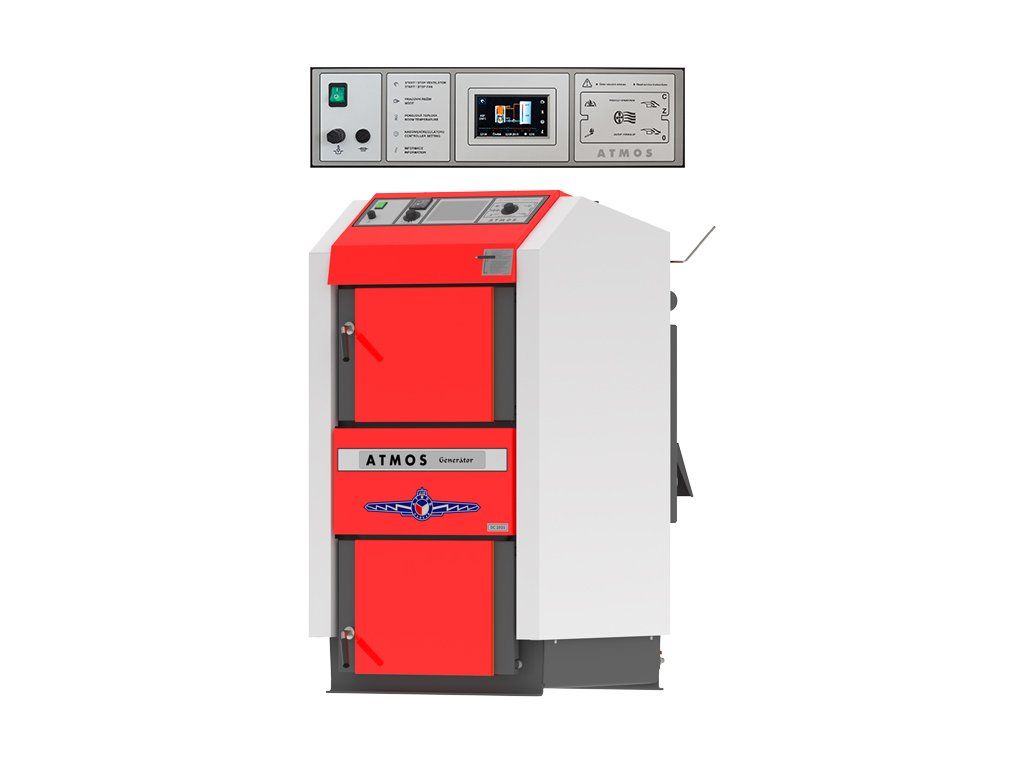

ATMOS DC 32 GS REG
Kód: DC32GS REGPodrobný popis
Kotol ATMOS DC32GS REG je vysokoefektívny drevený kotol určený na využitie v domácnostných a komerčných vykurovacích systémoch. Je špeciálne vhodný pre inštalácie vyžadujúce dlhé spaľovacie časy a vysoký tepelný výkon. Kotol sa často používa v systémoch s viacerými vykurovacími okruhmi, výrobou teplej vody (DHW) a solárnou integráciou. Inštalatéri pracujúci s pevným palivom nájdu tento model ideálny pre aplikácie, kde je potrebná konzistentná tepelná výstup a nízke emisie. Konštrukcia umožňuje spaľovanie veľkých kúskov dreva a je kompatibilná s komínom navrhnutým pre nízky tah.
Jeho modulárny dizajn a integrovaný ovládací systém z neho robia vhodný pre integráciu do nových aj existujúcich vykurovacích systémov. Kotol sa často nachádza v súvislostiach s dedinami alebo polodedinami, kde je k dispozícii dostatok dreva. Systém je navrhnutý pre využitie komína s tachom 25 Pa a vyžaduje minimálnu teplotu návratovej vody 65 °C pre optimálne fungovanie. Kotol je vhodný pre vykurovacie systémy, ktoré vyžadujú minimálne tri vykurovacie okruhy a podporu DHW.
Technické parametre
| Objem vody | 80 L |
|---|---|
| Hmotnosť kotla | 436 kg |
| Maximálna dĺžka dreva | 530 mm |
| Minimálna teplota návratovej vody | 65 °C |
| Kapacita palivovej komory | 120 dm³ |
| Odporúčané palivo | Sušené drevo s výhrevnou hodnotou 15 – 18 MJ/kg, priemer 80 – 150 mm a vlhkosťou 12 – 20 % |
| Odporúčaný komínový tah | 25 Pa |
| Trieda energetickej účinnosti | A+ |
| Trieda spaľovania | 5 |
| Výkon | 32 kW |
| Kód | DC32GS REG |
| Značka | Atmos |
Výkon 32 kW a účinnosť 89,3 % zabezpečujú, že kotol vyhovuje požiadavkám vysokoefektívnych vykurovacích systémov na pevné palivo. Kapacita palivovej komory 120 dm³ umožňuje predĺženie spaľovacieho času, čím sa zníži počet potrebných doplnení paliva. Minimálna teplota návratovej vody 65 °C je nevyhnutná pre udržanie efektivity systému a zabránenie kondenzácii v komíne. Požiadavka na komínový tah 25 Pa musí byť overená počas inštalácie, aby sa zabezpečil stabilný spaľovací proces a dodržiavanie emisných norm.
Inštalácia a pripojenie
Inštalácia kotla ATMOS DC32GS REG vyžaduje vyhradené miesto s dostatočným priestorom pre údržbu a naloženie paliva. Kotol musí byť pripojený k komínu s minimálnym tachom 25 Pa, ako je uvedené. Pripojenie komína sa vykonáva cez vertikálny komínový kanál s horným komínovým kolierom. Objem vody 80 L vyžaduje správne rozmerný expanzný nádrž a cirkulačný čerpadlo pre udržanie tlaku a prietoku v systéme.
Počas inštalácie musí byť teplota návratovej vody udržiavaná na minimálnej úrovni 65 °C, aby sa zabezpečila efektivita kotla. Palivová komora musí byť prístupná pre pravidelné naloženie a odstránenie popola. Bežnou chybou pri inštalácii je podceňovanie požiadavky na komínový tah, čo môže viesť k nekompletnému spaľovaniu a zvýšeným emisiám. Kotol musí byť vyrovnaný a pevne upevnený na nehorľavom podklade, aby sa zabránilo pohybu a zabezpečila bezpečná prevádzka.
Kompatibilita a príslušenstvo
Kotol ATMOS DC32GS REG je kompatibilný so systémami, ktoré vyžadujú až tri vykurovacie okruhy a podporu DHW. Integrované ovládanie ACD04 umožňuje integráciu so solárnymi tepelnými systémami a externými vykurovacími okruhmi. Ďalšie komponenty, ako sú cirkulačné čerpadlo, expanzná nádrž a tlakomér, sú typicky potrebné pre plnú prevádzku systému. Kotol je tiež kompatibilný s ovládacím systémom ACD03 ako alternatíva k ACD04 pre základnú prevádzku.
Technický pozadie pre projektantov
Kotol ATMOS DC32GS REG pracuje na princípe generátorského spaľovania, pri ktorom sa drevo spaľuje v dvojstupňovom procese. Primárne vzduch sa predhreje a vodič do spaľovacej komory, zatiaľ čo sekundárne vzduch sa vodič cez spaľovaciu trubicu. Keramická izolácia spaľovacej komory zabezpečuje rovnomerné rozdelenie tepla a minimalizuje tepelné napätie. Konštrukcia kotla umožňuje využitie dreva s veľkým priemerom (80–150 mm) s maximálnou dĺžkou 530 mm.
Vysoká účinnosť kotla sa dosahuje vďaka využitiu ventilátora na tach, ktorý riadi prietok spaľovacích plynov a zabezpečuje kompletné spaľovanie. Keramická izolácia tiež prispieva k dlhej životnosti kotla tým, že chráni oceľové telo pred priamym vystavením plameňu. Účinnosť systému sa ďalej zvyšuje integrovaným komínovým termostatom, ktorý automaticky vypne kotol, keď je palivo vyčerpané. Nízka hmotnosť kotla (436 kg) a kompaktný dizajn z neho robia vhodný pre inštalácie s obmedzeným priestorom.
Údržba a prevádzka
Pravidelná údržba je nevyhnutná pre zabezpečenie optimálneho výkonu a dodržiavania emisných štandardov. Popolová komora by mala byť vyčistená každý týždeň a komínový systém by mal byť prehliadnutý na prípadné usadeniny. Ventilátor na tach vyžaduje pravidelnú kontrolu, aby bol bez nečistôt a fungoval správne. Minimálna teplota návratovej vody 65 °C musí byť udržiavaná vždy, aby sa zabránilo kondenzácii v komíne a znížila korózia.
Kotol je vybavený komínovým termostatom, ktorý automaticky vypne systém, keď je palivo vyčerpané, čím sa zníži riziko prehriatia. Keramická spaľovacia komora nevyžaduje špeciálnu údržbu, ale by mala byť prehliadnutá na prípadné trhliny alebo poškodenie počas bežnej údržby. Ovládací systém by mal byť prehliadnutý na správnu funkciu, vrátane displeja a funkcií ovládania okruhov.
Často kladené otázky
Môže byť kotol ATMOS DC32GS REG pripojený k solárnemu tepelnému systému?
Áno, ovládací systém ACD04 podporuje integráciu so solárnymi tepelnými systémami pre aplikácie DHW a vykurovania.
Aká je maximálna dĺžka dreva, ktoré môže byť použité v palivovej komore?
Maximálna dĺžka dreva je 530 mm, pri odporúčanom priemere 80–150 mm a vlhkosťou 12–20 %.
Je ovládací systém ACD04 kompatibilný s inými kotlami značky Atmos?
Áno, ovládací systém ACD04 je funkčne rovnaký ako ACD03 a môže byť použitý s inými kotlami značky Atmos, ktoré podporujú ovládanie viacerých okruhov.
Ak často by mala byť popolová komora vyčistená?
Pri bežnej prevádzke by mala byť popolová komora vyčistená každý týždeň, aby sa udržiavala optimálna efektivita spaľovania.
Dodatočné parametre
| Kategória: | s ekvitermickou reguláciou ACD04 |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 501.4 kg |
| Výkon kotla: | 29 – 40 kW |
| Palivo: | drevo |
| Hmotnosť kotla: | 436 kg |
| Max. dĺžka dreva: | 530 mm |
| Minimálna teplota vratnej vody: | 65 °C |
| Objem vody: | 80 L |
| Obsah násypky: | 120 dm³ |
| Predpísané palivo: | suché drevo o výhrevnosti 15 – 18 MJ/kg, priemer 80 – 150 mm a vlhkosť 12 -20 % |
| Predpísaný ťah komína: | 25 Pa |
| Trieda energetickej účinnosti: | A+ |
| Trieda spaľovania: | 5 |
| Výkon: | 32 kW |
