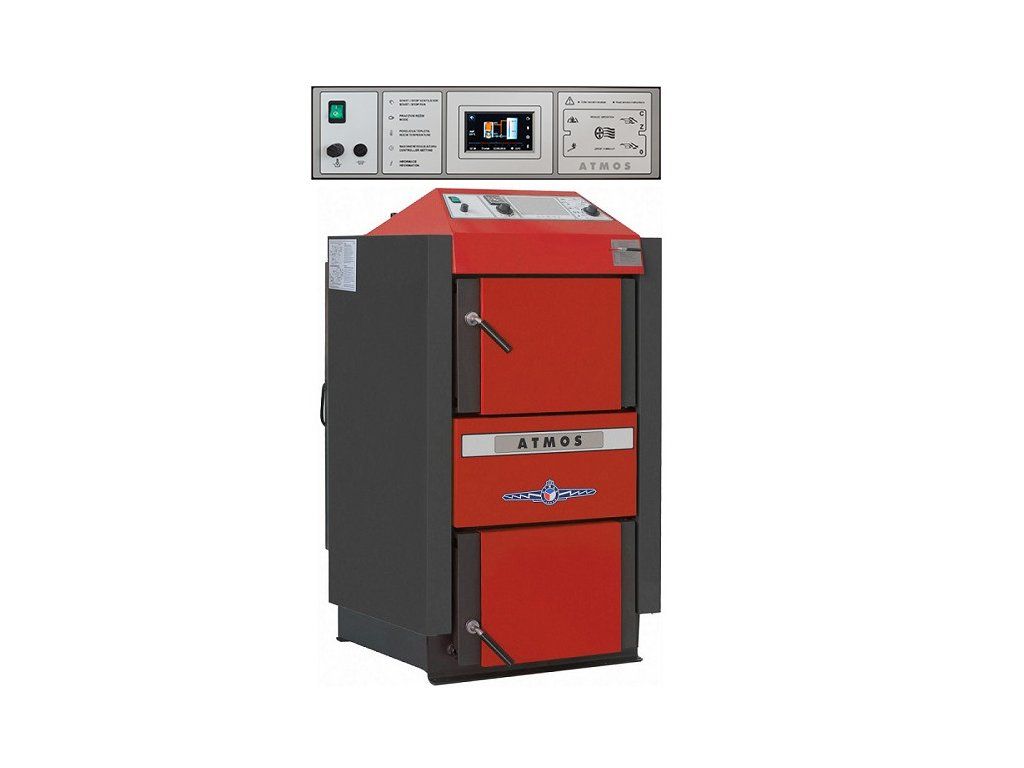

ATMOS DC 32 S REG

Podrobný popis

Kotol Atmos DC32S REG je vysokoúčinný kotol na pevné palivo navrhnutý pre inštaláciu do vykurovacích systémov obytných, komerčných a priemyselných budov. Často sa používa v budovách, kde je potrebný spoľahlivý a udržateľný zdroj tepla, napríklad v samostatných domoch, dielňach a malých priemyselných objektoch. Kotol je vhodný na integráciu do hydronických vykurovacích systémov s viacerými obvodmi, vrátane systémov teplého vody a slnečných termálnych systémov. Inštalatéri by mali zabezpečiť, že kotol je súčasťou dobre vyváženého systému, aby sa udržiavala účinnosť a trvanlivosť.

Jako generátorský kotol na pevné palivo je DC32S REG navrhnutý pre dlhé spaľovacie časy a vysoký tepelný výkon. Je špeciálne vhodný pre inštalácie, kde je k dispozícii veľké drevo, a kde systém vyžaduje vysokú úroveň automatizácie a riadenia. Kotol je kompatibilný so štandardnými komínomi a musí byť inštalovaný v súlade s miestnymi stavebnými a vetranými predpismi.

Technické parametre

Technické parametre kotla Atmos DC32S REG sú zásadné pre správne rozmernovanie a integráciu do systému. Výkon 35 kW a účinnosť 88,9 % ukazujú, že je vhodný pre stredné až veľké vykurovacie systémy. Objem vody 80 L a hmotnosť 366 kg sú dôležité pre hodnotenie tepelnej zotrvačnosti a konštrukčných požiadaviek kotla. Minimálna teplota návratového prúdu 65 °C zabezpečuje, že systém funguje efektívne bez rizika kondenzácie.

Inštalácia a pripojenie

Inštalácia kotla Atmos DC32S REG vyžaduje vyhradený priestor s dostatočným voľným miestom pre údržbu a načapovanie paliva. Kotol by mal byť umiestnený v blízkosti komína, aby sa zabezpečila správna prúdová sila a prietok vzduchu. Komín musí poskytovať minimálny prúd 24 Pa, aby podporil spaľovací proces kotla. Odtokový komín je pripojený cez štandardný komínový priechod, a kotol musí byť integrovaný do vykurovacieho systému pomocou vhodných veľkostí potrubie a izolácie.

Pred spustením systému by inštalatér mal overiť kapacitu palivovej komory, pripojenie komína a elektrické napájanie. Bežné chyby inštalácie zahŕňajú nesprávne rozmery komína, slabú izoláciu pripojovacích potrubie a nedostatočné zaradenie kotla do systému riadenia. Kotol musí byť vyvážený a pevne pripevnený, aby sa predišlo vibráciám a konštrukčnému stresu.

Kompatibilita a príslušenstvo

Kotol Atmos DC32S REG je kompatibilný so štandardnými hydronickými vykurovacími systémami a môže byť integrovaný do až troch vykurovacích obvodov, systému teplého vody a slnečného termálneho systému. Integrovaný riadiaci systém ACD04 umožňuje hladkú integráciu s ďalšími komponentmi, ako sú cirkulátory a expanzné nádoby. Pre inštalácie vyžadujúce ďalšie funkcie riadenia je systém ACD04 funkčne ekvivalentný s oddelne dostupným riadiacim systémom ACD03.

Pri objednávaní sa uistite, že sú zahrnuté potrubia, izolácia a komínové komponenty. Kotol je dostupný aj v štandardnej verzii bez riadiaceho systému ACD04 pod názvom ATMOS DC32S.

Technický pozadie pre projektantov

Kotol Atmos DC32S REG funguje na princípe generátorského spaľovania, pri ktorom sa drevo spaľuje v kontrolovanom prostredí na výrobu tepla. Teliesko kotla je vyrobené z kvalitných oceľových platní s hrúbkou od 3 do 8 mm, čo poskytuje konštrukčnú pevnosť a udržiavanie tepla. Palivová komora je vybavená zplynovacím tryskou a predlžujúcim komínovým kanálom, ktoré podporujú sekundárne spaľovanie plynov, čím sa zvyšuje účinnosť a znižujú emisie.

Spaľovacia komora je vyložená keramickými odolnými tehľami, ktoré odolávajú vysokým teplotám a podporujú úplné spaľovanie paliva. Komínový kanál je navrhnutý s vertikálnym kanálom a horným komínovým ventilom na reguláciu prietoku vzduchu a teploty. Kotol má integrovaný výfukový ventilátor, ktorý zabezpečuje efektívne odstraňovanie spaľovacích produktov a minimalizuje hromadenie prachu v miestnosti.

Projektanti by mali zvážiť tepelnú hmotu a reakčný čas kotla pri jeho integrácii do vykurovacieho systému. Systém musí byť vyvážený, aby zvládol dlhé spaľovacie časy a vysoký tepelný výkon kotla. Odporúča sa použiť bufferovú nádrž na stabilizáciu systému a predišlosť tepelnému šoku.

Údržba a prevádzka

Údržba kotla Atmos DC32S REG zahŕňa pravidelné čistenie spaľovacej komory, komínových ciest a výfukového ventilátora. Odstraňovanie popola je zjednodušené veľkou keramickou spaľovacou komorou, čo umožňuje čistenie v mnohých prípadoch raz za týždeň. Kotol je vybavený komínovým termostatom, ktorý automaticky vypne systém, keď je palivo úplne spaľované, čím sa znižuje potreba manuálnej intervencie.

Inštalatéri by mali počas bežnej údržby skontrolovať komínový prúd, stav palivovej komory a funkčnosť riadiaceho systému. Vysoká kvalita konštrukcie a efektívny spaľovací systém prispievajú k dlhej životnosti kotla s minimálnymi požiadavkami na údržbu.

Často kladené otázky

Môže byť Atmos DC32S REG pripojený k slnečnému termálnemu systému?
Áno, kotol je kompatibilný so slnečnými termálnymi systémami prostredníctvom integrovaného riadiaceho systému ACD04, ktorý umožňuje integráciu až do troch vykurovacích obvodov a slnečného obvodu.

Aký typ paliva sa odporúča pre Atmos DC32S REG?
Kotol je navrhnutý na použitie suchého dreva s výhrevnosťou 15–18 MJ/kg, priemerom 80–150 mm a vlhkosťou 12–20 %.

Je Atmos DC32S REG vhodný na použitie s bufferovou nádržou?
Áno, dlhé spaľovacie časy a vysoký tepelný výkon kotla z neho robia vhodný na použitie s bufferovou nádržou na stabilizáciu vykurovacieho systému a zlepšenie účinnosti.

Môže byť Atmos DC32S REG použitý v vykurovacom systéme s viacerými obvodmi?
Áno, integrovaný riadiaci systém ACD04 umožňuje prevádzku až do troch vykurovacích obvodov, čím je kotol vhodný pre systémy s viacerými obvodmi, ako sú podlahové kúrenia a radiátory.
