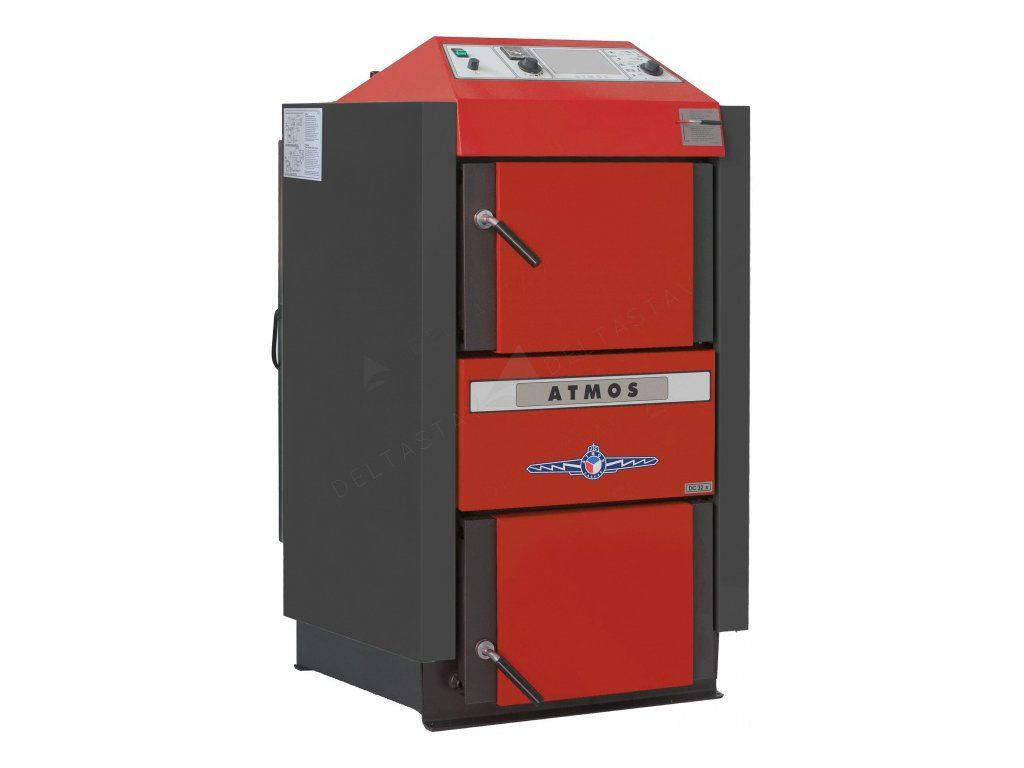

ATMOS DC 32 S

Podrobný popis

Kotol ATMOS DC 32 S je kotol na drevo navrhnutý pre inštaláciu v bytových, poľnohospodárskych alebo komerčných budovách, kde je potrebné spoľahlivé a efektívne riešenie pre kúrenie. Je bežne používaný v systémoch, kde je teplota návratovej vody udržiavaná na minimálne 65 °C, a kde je palivo zabezpečené sušenými kmeňmi s výhrevnosťou 15–18 MJ/kg a priemerom 80–150 mm. Kotol je vhodný na integráciu do centrálnych kúrení s viacerými okruhmi a môže byť použitý v kombinácii s solárnymi systémami alebo okruhmi teplé vody, ak je vybavený vhodným riadiacim systémom. Inštalatéri by mali zabezpečiť, že výfuková trubica má aspoň 24 Pa pre stabilné spaľovanie a kontrolu emisií.

Jako generátorový gasifikácia kotol DC 32 S je navrhnutý pre dlhé spaľovacie časy a vysokú účinnosť, čo z neho robí ideálny zdroj pre off-grid alebo semi-off-grid aplikácie, kde je dostupnosť paliva kľúčovým faktorom. Veľká palivová komora umožňuje dlhšiu prevádzku s minimálnym zásahom, zatiaľ čo chladiaci okruh prevencia prehrievania a zabezpečuje bezpečnú prevádzku. Výfukový ventilátor umožňuje bezdymovú prevádzku a usmerňuje odstraňovanie popola bez vstupu do spaľovacej komory.

Technické parametre

Výkon 35 kW a účinnosť 88,9 % sú kľúčové faktory pri určovaní vhodnosti kotla pre danú inštaláciu. Minimálna teplota návratovej vody 65 °C a požadovaný výfukový prúd 24 Pa sú kritické pre kompatibilitu systému a stabilnú prevádzku. Objem palivovej komory 135 dm³ a maximálna dĺžka kmeňa 530 mm umožňujú dlhé spaľovacie časy a znižujú frekvenciu údržby. Tieto parametre musia byť zvážené pri výbere kotla pre konkrétnu budovu a tepelné záťaž.

Inštalácia a pripojenie

Inštalácia kotla ATMOS DC 32 S vyžaduje vyhradenú miestnosť s dostatočným priestorom pre skladovanie paliva a prístup k kotlu pre údržbu. Kotol musí byť pripojený k komínu s minimálnym prúdom 24 Pa, aby sa zabezpečil správny výfukový tok. Objem vody 80 L musí byť zohľadnený pri určovaní tepelnej záťaže systému a požiadavkách na cyklický čerpadlo. Kotol je pripojený k kúreniu pomocou štandardných veľkostí potrubia a príslušenstva, pričom výfuková trubica je pripojená k komínu cez vertikálny výfukový kanál. Bežnou chybou pri inštalácii je podhodnotenie požadovaného výfukového prúdu, čo môže viesť k nekompletnému spaľovaniu a nadmerným emisiám. Inštalatéri by mali tiež overiť, či je palivová komora prístupná pre pravidelné odstraňovanie popola a či je chladiaci okruh správne integrovaný, aby sa zabránilo prehrievaniu.

Kompatibilita a príslušenstvo

Kotol ATMOS DC 32 S je kompatibilný s centrálnymi kúreniami, ktoré vyžadujú minimálnu teplotu návratovej vody 65 °C. Môže byť integrovaný do až troch kúrených okruhov, systému teplé vody a solárneho systému, ak je vybavený riadiacim panelom ACD04. Kotol je dostupný v verzii s integrovaným riadiacim panelom ACD04, ktorý umožňuje pokročilé riadenie systému a diaľkové monitorovanie. Ďalšie príslušenstvo, ako sú komínové klapky, nádrž na palivo a nástroje na odstraňovanie popola, môže byť potrebné pre optimálnu prevádzku. Verzia ATMOS DC 32S REG by mala byť vybraná pre inštalácie, ktoré vyžadujú integrované riadenie viacerých kúrených okruhov a systémových komponentov.

Technický pozadie pre projektantov

Kotol ATMOS DC 32 S pracuje na princípe generátorovej gasifikácie, pričom drevo je čiastočne spaľované v kontrolovanom prostredí na výrobu spaľovacích plynov, ktoré sú následne spaľované v sekundárnej komore. Kúrenie je vyrobené z kvalitných oceľových platní s hrúbkou od 3 do 8 mm, čo zabezpečuje konštrukčnú odolnosť a odolnosť proti teplu. Palivová komora je vybavená gasifikačným trubkovým systémom a vertikálnym výfukovým kanálom, čo umožňuje efektívny tok plynov a spaľovanie. Sekundárna spaľovacia komora obsahuje keramické odolné tehly, ktoré udržiavajú teplo a podporujú kompletné spaľovanie volatílnych plynov. Vertikálny výfukový kanál a pripojenie k komínu sú navrhnuté tak, aby udržiavali stabilný prúd a zabránili návratu plynov. Chladiaci okruh a výfukový ventilátor sú zásadné pre udržiavanie bezpečných pracovných teplôt a zabezpečenie bezdymovej prevádzky. Projektanti by mali zvážiť vysokú účinnosť a triedu energetickej účinnosti A+ pri plánovaní celkového vyváženia systému a odhadov spotreby paliva.

Údržba a prevádzka

Pravidelná údržba je potrebná, aby kotol pracoval efektívne a bezpečne. Palivová komora by mala byť prehliadnutá na hromadenie popola a vyčistená, často raz týždenne. Výfukový ventilátor a pripojenie k komínu by mali byť prehliadnuté na blokácie a vyčistené, ak je to potrebné. Chladiaci okruh by mal byť monitorovaný na úniky alebo prehrievanie a výfuková klapka by mala byť nastavená na udržanie požadovaného prúdu. Kotol je vybavený termostatom na výfukových plynoch, ktorý automaticky vypne systém v prípade prehrievania. V krátkom popise nie sú uvedené konkrétne intervaly údržby, ale pravidelné prehliadky a čistenie sú odporúčané pre udržanie výkonu a predĺženie životnosti kotla.

Často kladené otázky

Môže byť kotol ATMOS DC 32 S použitý v solárnom kúrení?
Áno, kotol môže byť integrovaný do solárneho systému, ak je vybavený riadiacim panelom ACD04, ktorý umožňuje koordinovanú prevádzku viacerých zdrojov tepla.

Aká je minimálna teplota návratovej vody potrebná pre efektívnu prevádzku kotla?
Minimálna teplota návratovej vody je 65 °C. Prevádzka pri nižších teplotách môže znížiť účinnosť a zvýšiť emisie.

Môže kotol spracovať kmeňe dlhšie ako 530 mm?
Nie, maximálna dĺžka kmeňa je 530 mm. Dlhšie kmeňe sa nemôžu zmestiť do palivovej komory a môžu spôsobiť problémy v prevádzke.

Je kotol vhodný pre použitie v kúrení s viacerými okruhmi?
Áno, kotol môže byť použitý v systémoch s až tromi kúrenými okruhmi, ak je vybavený riadiacim panelom ACD04 a vhodnou konfiguráciou systému.
