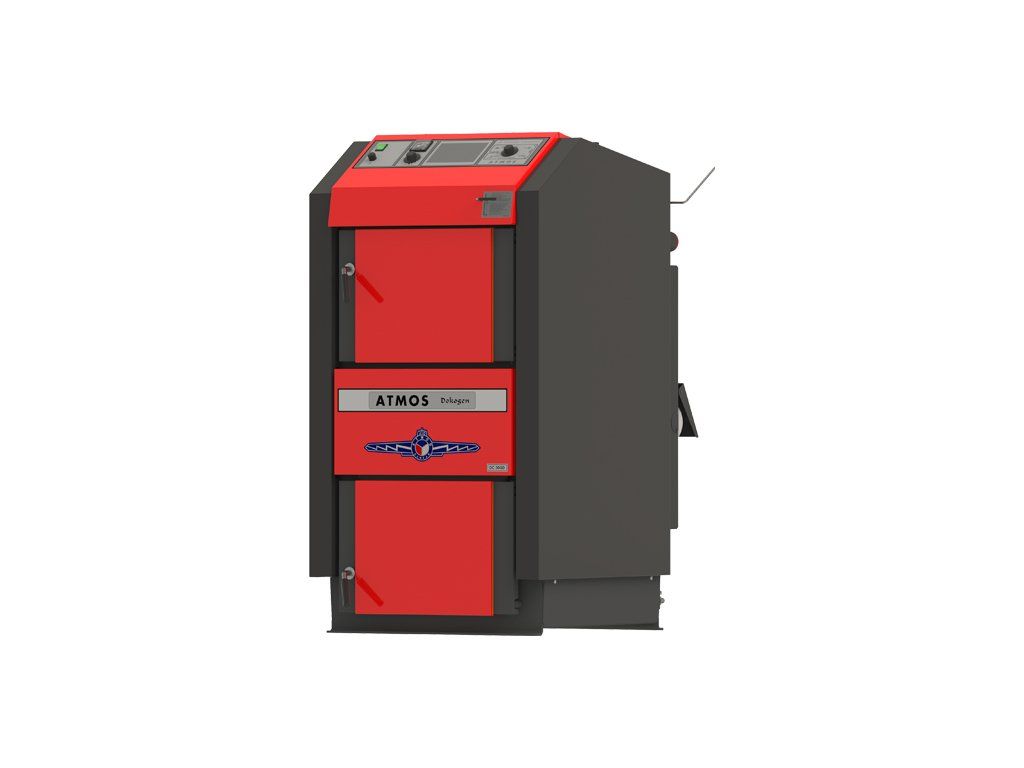

ATMOS DC 40 GD

Podrobný popis

Kotol Atmos DC40GD je vysokoúčinný kotol na drevo vhodný pre vykurovacie systémy v obytných, poľnohospodárskych a malých komerčných budovách. Je ideálny pre inštalatérov pracujúcich na systémoch, ktoré vyžadujú dlhé spalovacie časy, nízke emisie a vysoký tepelný výkon. Kotol je navrhnutý na integráciu do uzavretých vykurovacích obvodov s návratovou teplotou nad 65 °C a je vhodný pre inštalácie, kde sa palivo spaľuje veľkými kúskami a vyžaduje sa minimálna denná údržba. Proces gasifikácie zabezpečuje úplné spaľovanie volatílnych plynov, čím sa znížia emisie častíc a zlepší sa tepelná účinnosť.

Typické aplikácie zahŕňajú centrálny vykurovací systém s radiátormi alebo podlahové vykurovanie, kde je kotol pripojený k akumulačnej nádobe a obiehaciu čerpadlo. Systém vyžaduje komíň s minimálnym prúdom 22 Pa a zásobu sušeného dreva s obsahom vlhkosti 12–20 % a výhrevnosťou 15–18 MJ/kg. Kotol je vhodný na použitie v budovách s obmedzeným priestorom vďaka svojmu kompaktnému dizajnu a nízkej hmotnosti 548 kg.

Technické parametre

Objem vody	112 L
Hmotnosť kotla	548 kg
Maximálna dĺžka dreva	530 mm
Minimálna návratová teplota	65 °C
Objem palivovej komory	160 dm³
Odporúčané palivo	Sušené drevo s výhrevnosťou 15 – 18 MJ/kg, priemerom 80 – 150 mm a obsahom vlhkosti 12 -20 %
Odporúčaný komínový prúd	22 Pa
Trieda energetickej účinnosti	A+
Trieda spaľovania	5
Účinnosť	90,5%
Výkon	40 kW
Kód	DC40GD
Značka	Atmos

Technické parametre kotla Atmos DC40GD sú zásadné pre správne rozmery systému a kompatibilitu. Výkon 40 kW a účinnosť 90,5 % ukazujú kapacitu kotla na vyhovanie vykurovacej potrebe s minimálnym spotrebou paliva. Objem vody 112 L a objem palivovej komory 160 dm³ určujú tepelnú inerciu a trvanie spaľovania, zatiaľ čo minimálna návratová teplota 65 °C zabezpečuje stabilnú prevádzku a zabráni kondenzácii v spaľovacej komore. Požiadavka na komínový prúd 22 Pa musí byť overená počas inštalácie, aby sa zabezpečilo správne odstránenie spalín.

Inštalácia a pripojenie

Kotol Atmos DC40GD sa inštaluje do vyhradeného kotolového priestoru s dostatočným vetraním a prístupom na načítanie paliva a odstraňovanie popola. Kotol sa pripája k vykurovaciemu systému prostredníctvom primárneho obvodu s minimálnou návratovou teplotou 65 °C. Výstup spalín je vybavený pripojením komína a komín musí byť rozmerovaný tak, aby udržiaval prúd aspoň 22 Pa. Kotol je dodávaný s chladiacim obvodom, aby sa zabránilo prehrievaniu, a musí byť integrovaný s akumulačnou nádobou na stabilizáciu tepelného výkonu. Bežné chyby inštalácie zahŕňajú nesprávne rozmerovanie komína, nedodržanie minimálnej návratovej teploty a nedostatočné overenie rozmerov palivovej komory pre maximálnu dĺžku dreva 530 mm. Primárny vzduchový vstup je umiestnený na strane spaľovacej komory a musí byť nezakrytý pre optimálne prietoky vzduchu.

Kompatibilita a príslušenstvo

Kotol Atmos DC40GD je kompatibilný so štandardnými vykurovacími systémami, ktoré používajú radiátory, podlahové vykurovanie alebo tepelné výmenníky. Vyžaduje akumulačnú nádobu na spracovanie tepelných kolísaní a obiehacie čerpadlo na udržanie toku v primárnom obvode. Kotol je navrhnutý na použitie s komínovým systémom, ktorý vyhovuje minimálnej požiadavke na prúd 22 Pa. Ďalšie komponenty, ako je nádrž na skladovanie paliva alebo automatický systém na dodávku paliva, môžu byť potrebné pre veľké inštalácie. Kotol nie je kompatibilný so systémami, ktoré vyžadujú nízku návratovú teplotu pod 65 °C alebo ktoré používajú palivá iné ako špecifikované sušené drevo.

Technický pozadie pre projektantov

Kotol Atmos DC40GD pracuje na princípe gasifikácie, kde sa drevo spaľuje v dvoch fázach. Prvá fáza zahŕňa pyrolýzu, kde sa drevo zahrieva v prostredí s nízkym obsahom kyslíka na výrobu volatílnych plynov. Tieto plyny sa následne spaľujú v sekundárnej komore s predhriatým sekundárnym vzduchom, čím sa zabezpečuje úplné spaľovanie a zníženie emisií. Spaľovacia komora je vybavená keramickými prvkami, ktoré odolávajú vysokým teplotám a poskytujú tepelnú izoláciu. Chladiaci obvod zabráni prehrievaniu tela kotla a zabezpečí bezpečnú prevádzku. Systém sa integruje do štandardného vykurovacieho obvodu prostredníctvom akumulačnej nádoby a obiehacieho čerpadla. Účinnosť kotla je ovplyvnená kvalitou paliva, riadením prietoku vzduchu a údržbou spaľovacej komory. Použitie dreva s obsahom vlhkosti mimo špecifikovaného rozsahu môže znížiť účinnosť a zvýšiť emisie.

Údržba a prevádzka

Kotol Atmos DC40GD vyžaduje pravidelnú údržbu na zabezpečenie optimálneho výkonu a trvanlivosti. Spaľovacia komora by mala byť kontrolovaná na hromadenie popola a primárne a sekundárne vzduchové vstupy by mali byť nezakryté. Chladiaci obvod musí byť kontrolovaný na úniky a správny tok. Komín by mal byť pravidelne čistený na zabránenie zablokovaniu a udržanie požadovanej sily prúdu. Kotol je vybavený termostatom spalín, ktorý automaticky vypne systém, keď sa palivo vyčerpá. Žiadne konkrétne intervaly údržby nie sú uvedené v technických údajoch, ale odporúča sa pravidelné skúmanie na zabezpečenie bezpečnej a efektívnej prevádzky. Odstraňovanie popola je zjednodušené veľkou spaľovacou komorou, čo umožňuje čistenie raz týždenne namiesto denného servisu.

Často kladené otázky

Môže byť kotol Atmos DC40GD pripojený k systému s návratovou teplotou pod 65 °C?
Nie, kotol vyžaduje minimálnu návratovú teplotu 65 °C na zabezpečenie stabilnej prevádzky a zabránenie kondenzácii v spaľovacej komore.

Aká je maximálna dĺžka dreva, ktorú možno použiť v kotli Atmos DC40GD?
Maximálna dĺžka dreva je 530 mm. Dlhšie kúsky sa nemôžu zmestiť do palivovej komory a môžu prekážať spaľovaciu proces.

Je kotol Atmos DC40GD vhodný na použitie s palivami inými ako špecifikované sušené drevo?
Nie, kotol je navrhnutý na použitie sušeného dreva s výhrevnosťou 15–18 MJ/kg a obsahom vlhkosti 12–20 %. Iné palivá sa nemôžu spaľovať efektívne a môžu poškodiť spaľovaciu komoru.

Ako často by mala byť spaľovacia komora vyčistená?
Spaľovacia komora by mala byť pravidelne kontrolovaná na hromadenie popola. Veľká spaľovacia komora umožňuje odstránenie popola raz týždenne, čím sa zníži frekvencia údržby v porovnaní s inými kotlami na drevo.
