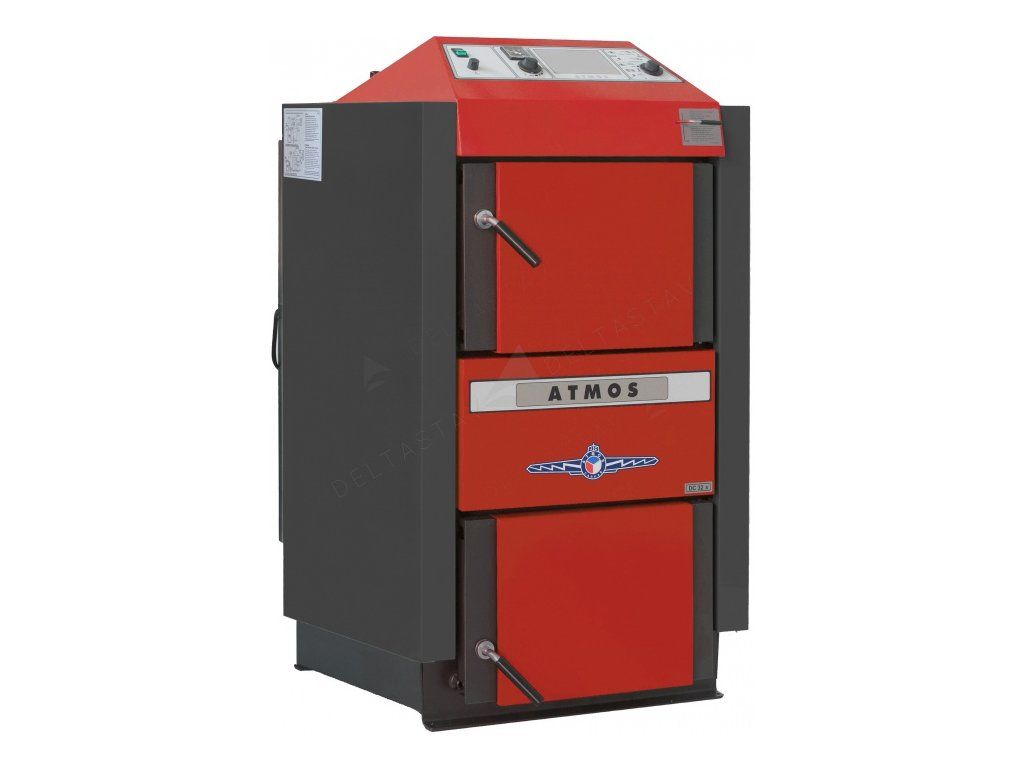

ATMOS DC 40 SX

Podrobný popis

Kotol Atmos DC40SX je vysokoefektívny kotol na pevné palivo navrhnutý na využitie v domácnostných aj komerčných vykurovacích systémoch. Je bežne inštalovaný v budovách, kde je potrebný spoľahlivý a nákladovo efektívny zdroj tepla, napríklad v samostatných domoch, dielňach a poľnohospodárskych objektoch. Kotol je zvlášť vhodný pre systémy, ktoré vyžadujú veľkú kapacitu paliva a predĺžené spaľovacie časy, čo z neho robí ideálny pre systémy mimo siete alebo polomimo siete. Inštalatéri pracujúci s touto modelovou verziou sa zvyčajne zaoberajú integráciou systému, pripojením komína a zabezpečením dodržiavania miestnych predpisov týkajúcich sa emisií a typov paliva.

S kapacitou spaľovacej komory 135 dm³ a maximálnou dĺžkou dreveného paliva 530 mm umožňuje DC40SX spaľovanie veľkých, sušených drevených kôl. Kotol je navrhnutý na prevádzku s minimálnou teplotou návratovej vody 65 °C, čo zabezpečuje stabilný a efektívny prenos tepla. Je kompatibilný so systémami vyžadujúcimi vysoký tepelný výkon 40 kW a minimálny komínový prúd 24 Pa. Kotol je tiež vybavený chladiacim obvodom na prevenciu prehrievania a výfukovým ventilátorom na efektívne riadenie emisií.

Technické parametre

Inštalácia a pripojenie

Inštalácia kotla Atmos DC40SX vyžaduje pevný základ pre podporu jeho hmotnosti 368 kg a zabezpečenie stability. Kotol by mal byť umiestnený v dobre vetranom priestore s dostatočným voľným miestom pre údržbu a dopĺňanie paliva. Pripojenie komína musí byť vykonané k komínu s minimálnym prúdom 24 Pa, pomocou štandardného komínového pripojovacieho kruhu. Výfukový ventilátor musí byť pripojený k elektrickej sieti a otestovaný na správnu funkciu. Obvod vody kotla musí byť pripojený k vykurovaciemu systému pomocou štandardných veľkostí potrubia a príslušenstva, pričom sa zabezpečí, že minimálna teplota návratovej vody bude 65 °C. Bežné chyby inštalácie zahŕňajú nesprávne rozmery komína, čo môže viesť k nízkemu prúdu a nekompletnému spaľovaniu, a nedostatočnú izoláciu obvodu vody kotla, čo môže znížiť účinnosť.

Kompatibilita a príslušenstvo

Kotol Atmos DC40SX je kompatibilný s rôznymi vykurovacími systémami, vrátane vykurovania podlahou, radiátory a podlahové vykurovanie. Môže byť integrovaný s voliteľnou vestavbou riadiacej jednotky (ACD04) pre pokročilé riadenie systému, vrátane riadenia až troch vykurovacích obvodov, teplej vody a solárnych systémov. Pri objednávke sa uistite, že komínový systém je správne rozmerný a že zásobovanie palivom je dostupné. Ďalšie komponenty, ako sú oblasť na skladovanie paliva a výhradný prístupový bod pre údržbu, by mali byť tiež zvážené. Kotol nie je kompatibilný so systémami vyžadujúcimi nižšiu teplotu návratovej vody ako 65 °C alebo s palivami inými ako odporúčané sušené drevo.

Technický pozadie pre projektantov

Kotol Atmos DC40SX pracuje na princípe gasifikácie, pričom drevo je spaľované v kontrolovanom prostredí na výrobu spaľovacieho plynu, ktorý je následne spaľovaný v sekundárnej komore. Kôra kotla je vyrobená z kvalitných oceľových platní, pričom spaľovacia komora je posilnená pre odolnosť voči vysokým teplotám. Proces gasifikácie je podporovaný výfukovým ventilátorom, ktorý odvádza spaliny z spaľovacej komory, čím sa zabezpečuje úplné spaľovanie a zníženie emisií. Chladiaci obvod prevencia prehrievania cyklováním vody cez štruktúru kotla. Návrh kotla, vrátane keramických odolných tehál v spaľovacej komore a vertikálneho komínového kanála, prispieva k jeho vysokému výkonu a dlhej životnosti. Integrácia systému by mala zohľadniť tepelný výkon kotla, požiadavky na palivo a požiadavky na údržbu, aby sa zabezpečila optimálna výkonnosť.

Údržba a prevádzka

Pravidelná údržba je nevyhnutná pre efektívnu prevádzku kotla Atmos DC40SX. Spaľovacia komora by mala byť prehliadnutá na hromadenie popola a výfukový ventilátor by mal byť skontrolovaný na správnu funkciu. Komínový systém by mal byť pravidelne vyčistený, aby sa zabránilo zablokovaniu a zabezpečil sa dostatočný prúd. Kotol je vybavený termostatom spalín, ktorý automaticky vypne jednotku, keď je palivo vyčerpané, čím sa zníži riziko prehrievania. Veľká spaľovacia komora umožňuje odstránenie popola raz za týždeň, čím sa minimalizuje potreba častej údržby. Intervaly údržby nie sú uvedené v technických údajoch, ale odporúča sa vykonať plnú inšpekciu a vyčistenie aspoň raz za vykurovaciu sezónu, aby sa zabezpečila spoľahlivá prevádzka.

Často kladené otázky

Môže byť Atmos DC40SX pripojený k solárnemu vykurovaciemu systému?
Áno, kotol môže byť integrovaný do solárneho vykurovacieho systému, keď je vybavený voliteľnou riadiacou jednotkou ACD04, ktorá umožňuje súradnú prevádzku kotla a solárnych komponentov.

Je Atmos DC40SX vhodný na využitie s drevenými granuly?
Nie, kotol je navrhnutý výlučne pre spaľovanie sušeného dreveného paliva s priemerom 80–150 mm a vlhkosťou 12–20 %. Nie je vhodný pre drevené granuly.

Aký je minimálny komínový prúd potrebný pre Atmos DC40SX?
Minimálny komínový prúd potrebný je 24 Pa. Toto zabezpečuje správne odvádzanie spalín a podporuje efektívne spaľovanie.

Ako často by mala byť spaľovacia komora vyčistená?
Spaľovacia komora môže byť vyčistená raz za týždeň vďaka veľkej spaľovacej komore a návrhu systému na odstránenie popola. Toto minimalizuje potrebu častej údržby.
