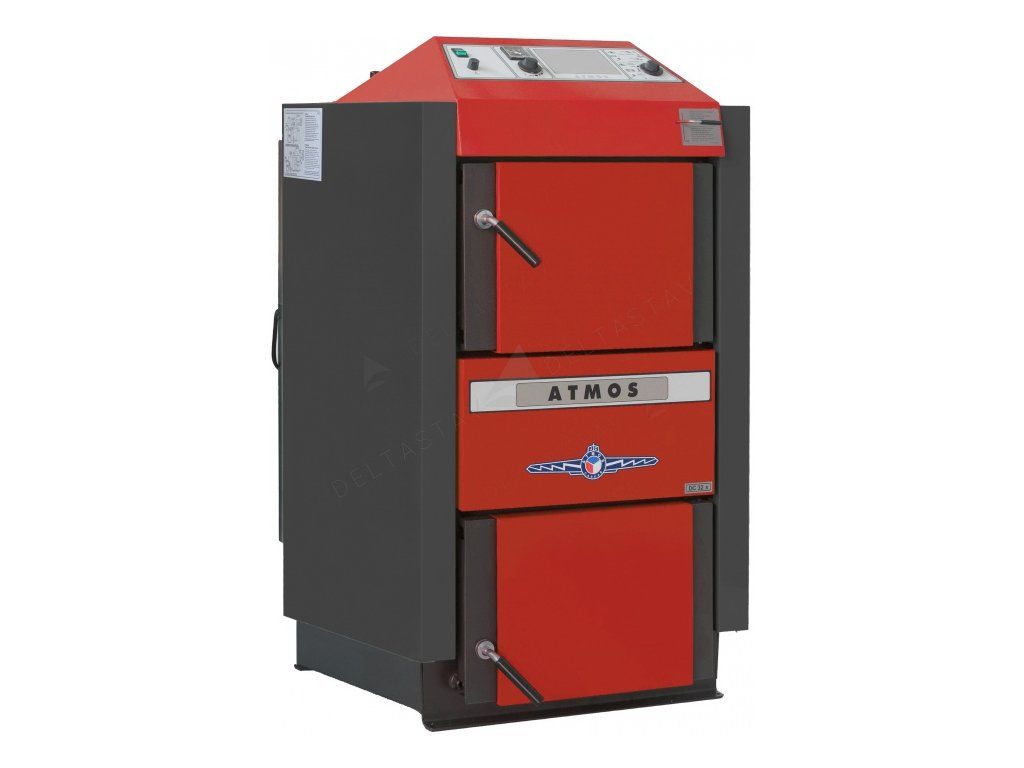

ATMOS DC 50 S

Podrobný popis

Kotol ATMOS DC50S je odolný drevený kotol navrhnutý pre dlhodobú a stabilnú prevádzku v komerčných a priemyselných vykurovacích aplikáciách. Je typicky inštalovaný v väčších budovách, ako sú dielne, poľnohospodárske zariadenia alebo viac izbové rezidenčné stavby, kde je potrebné trvalé generovanie tepla. Kotol sa integruje do uzavretých vodových vykurovacích systémov a môže pracovať s radiátormi, podlahovým kúrením alebo akumulačnými nádržami. Inštalatéri by mali zabezpečiť správny komínový prúd a cestu spalín, aby sa udržiavala účinnosť spaľovania.

Jako gasifikácia kotol DC50S využíva štádiá spaľovania a sekundárneho vstrekovania vzduchu na maximalizáciu využitia paliva. Tento dizajn znižuje emisie a predlžuje doby spaľovania medzi doplnením paliva. Systém je vhodný pre oblasti s prístupom k suchému drevu, ktoré vyhovuje požiadavkám. Operátori profitujú z zníženej frekvencie odstraňovania popola a minimálneho počtu prestávok systému počas bežnej údržby.

Technické parametre

Objem vody	89 L
Hmotnosť kotla	433 kg
Maximálna dĺžka dreva	730 mm
Minimálna teplota návratovej vody	65 °C
Kapacita palivovej komory	180 dm³
Predpísané palivo	Suché drevo s výhrevnosťou 15 – 18 MJ/kg, priemer 80 – 150 mm a vlhkosť 12 – 20 %
Požadovaný komínový prúd	25 Pa
Účinnostná trieda	A+
Trieda spaľovania	4
Výkon	49,9 kW účinnosť 87,7%
Kód	DC50S
Značka	Atmos

Tieto parametre riadia rozmerovanie systému a výber komponentov. Objem vody 89 L podporuje tepelnú zotrvačnosť, čo pomáha stabilizovať výkon počas zmeny záťaže. Kapacita palivovej komory 180 dm³ umožňuje predĺženie spaľovacích období, čím sa zníži operátorový úsilie. Minimálna teplota návratovej vody zabezpečuje bezpečnú prevádzku a prevencia kondenzácie v obale kotla.

Inštalácia a pripojenie

Začnite overením, či komínový prúd vyhovuje požadovanému 25 Pa, pomocou manometra. Kotol sa pripája k vykurovacej slučke cez štandardné závitové pripojenia; overte, či rozmery fliaš alebo potrubia zodpovedajú existujúcemu systému. Uistite sa, že výfuková trubica je správne zaradená do výstupu komína a je pevne uzavretá, aby sa predišlo únikom. Skontrolujte mechanizmus palivovej komory a spaľovacie ventily pre hladkú prevádzku pred uvedením do prevádzky. Predišlite preťaženiu kotla nad jeho nominálny výkon, aby sa predišlo predčasnému opotrebeniu.

Kompatibilita a príslušenstvo

DC50S je kompatibilný so štandardnými oceľovými alebo olovenými radiátormi, akumulačnými nádržami a obiehacími čerpadlami. Externý komín so certifikovaným prúdom 25 Pa je nevyhnutný pre optimálnu výkon. Ďalšie komponenty, ako je miestny termostat alebo programovateľný regulátor, môžu zlepšiť pohodlie používateľa, ale nie sú súčasťou dodávky. Inštalatéri by mali zvážiť aj samostatnú oblasť na skladovanie paliva kvôli veľkému objemu palivovej komory.

Technický pozadie pre projektantov

DC50S pracuje pomocou generátora gasifikácie, kde primárne spaľovanie vytvára volatílne plyny, ktoré sa následne spaľujú v sekundárnej komore. Teliesko kotla je vyrobené z hrubostenných oceľových platní (3–8 mm) pre odolnosť. Keramické izolačné tehly pokrývajú spaľovaciu komoru, čo poskytuje izoláciu a podporuje úplné spaľovanie paliva. Chladiaca slučka prevencia prehrievania interných komponentov, čím sa zabezpečuje dlhodobá spolehlivosť. Integrácia do systému vyžaduje pečlivé vyváženie prúdov a návratových teplôt, aby sa udržiavala účinnosť.

Údržba a prevádzka

Pravidelné kontroly zahŕňajú prehliadku výfukového systému na blokácie, vyčistenie otvoru pre palivo a overenie prevádzky výfukového ventilátora. Veľká spaľovacia komora umožňuje odstránenie popola raz za týždeň za normálnych podmienok. Pravidelne monitorujte výfukovú teplotu na včasné odhalenie potenciálnych neefektívnosti. Poškodené izolačné tehly alebo opotrebené tesnenia by mali byť okamžite vymenené, aby sa predišlo poklesu výkonu.

Často kladené otázky

Môže byť DC50S integrovaný do existujúceho vykurovacieho systému?
Áno, ak systém vyhovuje minimálnej teplote návratovej vody 65 °C a komín poskytuje požadovaný prúd 25 Pa.

Je výfukový ventilátor prispôsobiteľný?
Ventilátor je prednastavený v továrni a nie je prispôsobiteľný používateľom, čím sa zabezpečuje konzistentný prúd počas celého cyklu spaľovania.

Ako sa palivo naloží do kotla?
Suché drevené kúsky do dĺžky 730 mm sa vkladajú priamo cez otvor na naloženie. Palivo by malo mať vlhkosť 12–20 % pre optimálnu výkon.

Čo sa stane, ak sa kotol prehreje?
Integrovaná chladiaca slučka sa aktivuje na odstránenie nadbytočného tepla. V extrémnych prípadoch sa bezpečnostný termostat vypne jednotku, aby sa predišlo poškodeniu.
