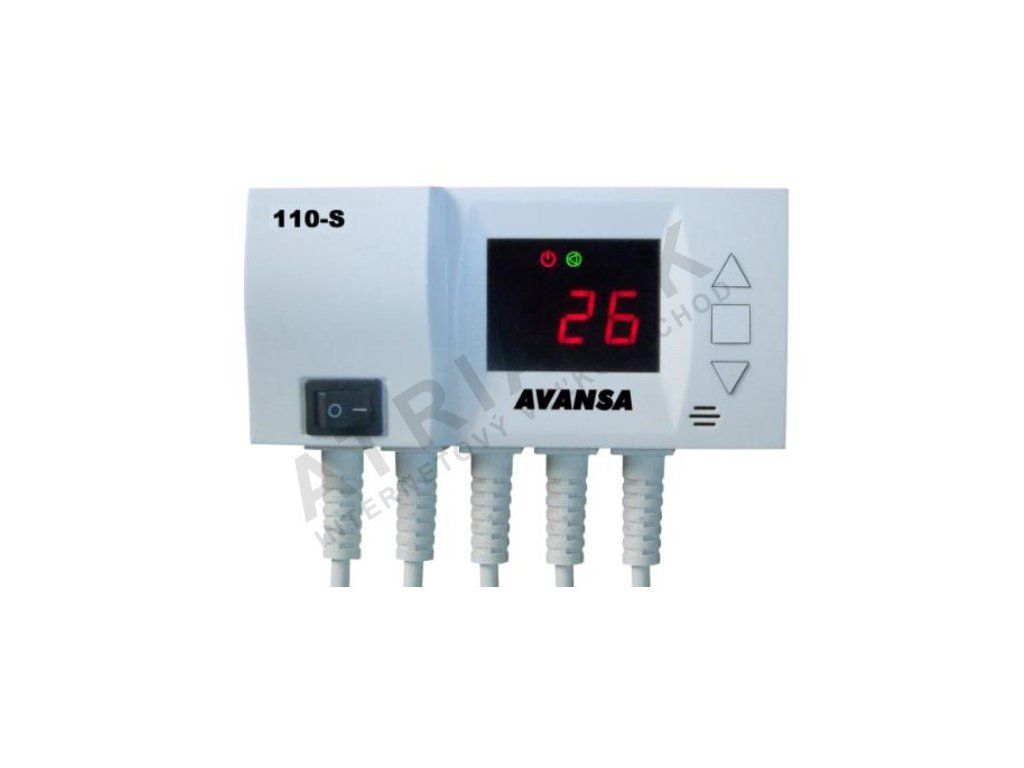

AVANSA 110 S

Podrobný popis

AVANSA 110 S sa často používa v obytných a komerčných solárnych tepelných inštaláciách na reguláciu činnosti solárnych a obiehacích čerpadiel. Zvyčajne sa inštaluje do systémov, kde je potrebná teplotovo riadená cirkulácia kvapaliny, napríklad v solárnych systémoch na ohrev vody. Zariadenie zabezpečuje efektívny prenos tepla aktiváciou čerpadla, keď rozdiel teplôt medzi solárnym kolektorom a zásobníkom vyhovuje nastavenej hysterezi. Inštalatéri pracujúci so solárnymi tepelnými systémami nájdu tento termostat nevyhnutný pre optimalizáciu výkonu systému a energetickej účinnosti.

Jeho dizajn umožňuje jednoduchú integráciu do existujúcich systémov, čím je vhodný pre nové inštalácie aj rekonštrukcie. Termostat je určený na použitie v prostredí s okolitými teplotami od -10 do +50 °C, čím je vhodný pre širokú škálu klimatických podmienok. Je zvlášť užitočný v systémoch, kde je potrebná presná teplotová regulácia, aby sa zabránilo prehrievaniu a zabezpečila sa konzistentná činnosť obiehacieho čerpadla.

Technické parametre

Inštalácia a pripojenie

Inštalácia AVANSA 110 S vyžaduje pripojenie zariadenia k teplotovým snímačom kolektora a zásobníka. Dĺžka snímača teploty zásobníka je 3 m, zatiaľ čo snímač teploty kotla má dĺžku 1,2 m. Uistite sa, že sú snímače správne umiestnené, aby presne odrážali teplotu príslušných komponentov. Termostat musí byť pripojený k napájaniu 230 V a zapojený do obvodu riadenia čerpadla. Počas inštalácie overte, že okolitá teplota na mieste inštalácie je v špecifikovanom rozsahu a že vodiče sú bezpečne a izolovane zapojené, aby sa zabránilo krátkozáťaziam. Častou chybou je nesprávne umiestnenie snímačov, čo môže viesť k nepresným meraniam a neefektívnej činnosti čerpadla.

Kompatibilita a príslušenstvo

AVANSA 110 S je kompatibilný so štandardnými solárnymi kolektorovými a obiehacími čerpadlovými systémami, ktoré fungujú na 230 V a podporujú teplotovo riadené systémy. Je navrhnutý tak, aby fungoval so snímačmi špecifikovanej dĺžky a rozsahu teplôt. Pri inštalácii termostatu sa uistite, že čerpadlo a snímače sú kompatibilné s prepnacím prúdom a schopnosťou merania teplôt termostatu. Na základnú činnosť nie sú potrebné žiadne ďalšie príslušenstvo, ale odporúča sa mať náhradné snímače pripravené pre údržbu.

Technický pozadie pre projektantov

AVANSA 110 S funguje tak, že porovnáva teplotu solárneho kolektora s teplotou zásobníka. Keď rozdiel teplôt prekročí nastavenú hystereziu, čerpadlo sa aktivuje na cirkuláciu kvapaliny. Termostat používa pevný rozdiel 10 °C medzi hystereziami zapnutia a vypnutia, aby zabezpečil stabilnú činnosť. Tento dizajn zabráňuje krátkym cyklom a zabezpečuje, že čerpadlo beží len vtedy, keď je to potrebné. Zariadenie je vyrobené tak, aby odolávalo širokému rozsahu okolitých teplôt, čím je vhodné pre inštalácie v interiéri aj exteriéri. Materiály sú vybrané pre ich odolnosť a odolnosť voči environmentálnym faktorom, čo prispieva k dlhej životnosti a spoľahlivosti zariadenia v solárnych tepelných systémoch.

Servis a prevádzka

Doprávne kontroly termostatu a jeho snímačov sa odporúčajú, aby sa zabezpečili presné teplotové merania a správna činnosť čerpadla. Skontrolujte, či nie sú vodiče alebo pripojenia poškodené alebo opotrebené. Ak čerpadlo nesleduje teplotové zmeny, ako by malo, overte nastavenie hysterezie a umiestnenie snímačov. V technických údajoch nie sú špecifikované plánované servisné intervaly, ale pravidelné kontroly sú odporúčané pre udržanie výkonu systému. V prípade poruchy by mal byť termostat odpojený od napájania pred vykonaním akýchkoľvek diagnostík alebo výmen.

Často kladené otázky

Môže byť AVANSA 110 S použitý s viacerými solárnymi kolektorami?
Áno, termostat môže byť použitý s viacerými kolektorami, ak sú snímače teplôt správne umiestnené a čerpadlo je schopné zvládnuť požadovaný prietok.

Je možné manuálne nastaviť hystereziu?
Áno, hystereziu je možné manuálne nastaviť v špecifikovanom rozsahu 10 až 30 °C podľa konkrétnych požiadaviek inštalácie.

Môže byť termostat inštalovaný v miestnosti s vysokou vlhkosťou?
Áno, ak sa okolitá teplota pohybuje v špecifikovanom rozsahu a inštalácia je chránená pred priamym kontaktom s vlhkosťou.

Čo sa stane, ak sú snímače vymenené?
Ak sú snímače vymenené, termostat nebude fungovať správne a môže spôsobiť, že čerpadlo bude bežať v nesprávnom poradí alebo vôbec nebude fungovať.
