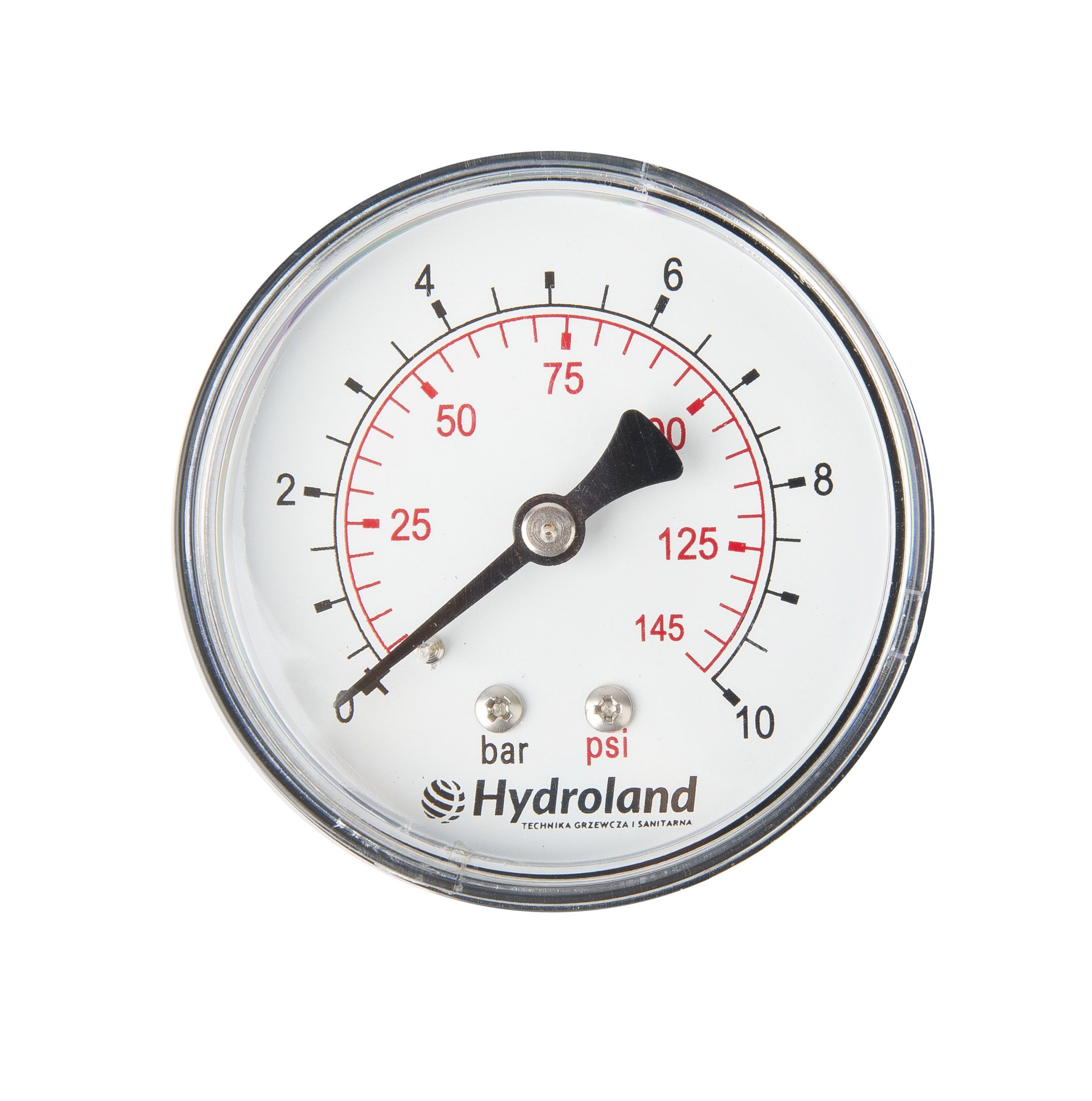

Osovný tlakomerný prístroj 0 - 10 bar, 63 mm, MAN.AKS.10 B

Podrobný popis

Tento osovný tlakomerný prístroj sa často používa v domových a komerčných systémoch vykurovania, obiehacích čerpadiel a rozdelovačoch teplej vody. Inštalatéri často monitorujú tlak v uzavretých systémoch, napríklad v systémoch podlahového vytápľania, kotlových obvodov a systémoch expanzných nádrží. Osová konfigurácia umožňuje inštaláciu v úzkej priestoroch, kde bokové tlakomery by prekážali susediacim potrubiam. 63 mm veľkosť stupnice zabezpečuje jasnú viditeľnosť z dálky, čo ho činí vhodným pre inštalácie v strojových miestnostiach alebo za ovládacími panelmi.

Tlakomerný prístroj je zvlášť užitočný pri sledovaní tlakových kolísaní v systémoch s premenným prúdom alebo kde je kritické regulovanie tlaku. Často sa nachádza v systémoch s obiehacími čerpadlami, výmenníkmi tepla a expanznými nádržami. Zadný pripojovací dizajn zjednodušuje montáž na potrubia alebo príslušenstvo v priestoroch s obmedzeným priestorom, a ABS krytie odoláva korózií a mechanickému poškodeniu v bežných pracovných podmienkach.

Technické parametre

Typ	Tlakomerný prístroj s Bourdonovou trubkou
Orientácia pripojenia	Osová (zadná)
Rozsah merania	0-10 bar
Diametre stupnice	63 mm
Trieda presnosti	2,5
Závit pripojenia	1/4 palca zadný
Materiál krytia	ABS
Materiál krytu	Akryl
Materiál stupnice/ukazovateľa	Aluminium
Hmotnosť	0,093 kg
Záruka	2 roky
EAN	5900308749890
Index	MAN.AKS.10 B
Kód	MAN.AKS.10 B
Značka	Hydroland

Rozsah 0-10 bar je vhodný pre väčšinu domových a lehko komerčných systémov vykurovania a vody, kde sa tlakové odchýlky pohybujú v tomto rozsahu. Trieda presnosti 2,5 znamená, že maximálna povolená odchýlka je ±2,5 % plnej stupnice, čo je akceptovateľné pre bežné monitorovanie, ale nie pre presné kalibrácie. Veľkosť stupnice 63 mm bola vybraná pre čitateľnosť v prostredí so základným osvetlením a priemernou vzdialenosťou medzi prístrojom a operátorom. Zadný závit 1/4 palca umožňuje bezpečné pripojenie k štandardným potrubiam bez potreby dodatočných adaptérov alebo zväzkov.

Inštalácia a pripojenie

Na inštaláciu prístroja najskôr potvrďte, že systém je vyrovný a že miesto je prístupné. Použite vhodný kľúč na pripojenie prístroja k príslušenstvu pomocou zadného závitu 1/4 palca. Uistite sa, že sa používa tesniace korenenie alebo tesniaca páska, aby sa zabránilo únikom. Osová orientácia by mala byť zaradená tak, aby bolo čelo prístroja viditeľné a neprekážalo susediacimi komponentami. Kľúčové kontrolné body zahŕňajú overenie správnej smerovosti závitu (pravý), zabezpečenie, že tesniaca plocha je čistá a bez nečistôt, a potvrdenie, že prístroj je namontovaný kolmo na pohľad pre presné čítanie. Bežné chyby inštalácie zahŕňajú použitie nekompatibilných tesniacich materiálov, preťaženie pripojenia a nedostatočné zaradenie prístroja pre optimálnu viditeľnosť. Tieto chyby môžu viesť k nepresnosti merania alebo poškodeniu krytia prístroja.

Kompatibilita a príslušenstvo

Tento prístroj je kompatibilný so štandardnými potrubiami a ventilmi s 1/4 palcovými závitmi. Často sa používa spolu s regulátormi tlaku, expanznými nádržami a obiehacími čerpadlami v uzavretých systémoch. Pri inštalácii v prostredí s vysokou vibráciou zvážte použitie montážneho rámu alebo podložky tlmiacej vibrácie, aby sa zabránilo mechanickému stresu na Bourdonovej trubke. Žiadne dodatočné príslušenstvo nie je potrebné, pokiaľ nie je špecifikované pre konkrétnu aplikáciu.

Technický pozadie pre projektantov

Prístroj funguje na princípe Bourdonovej rúrky, ktorá sa deformuje v reakcii na vnútorný tlak. S narastajúcim tlakom sa rúrka vyrovná, čím sa pohybuje ukazovateľ po stupnici. ABS krytia poskytuje ľahké a odolné krytie, zatiaľ čo akrylový kryt chráni pred prachom a menšími nárazmi. Aluminiová stupnica a ukazovateľ poskytujú jasný, kontrastný displej, ktorý je čitateľný v rôznych svetelných podmienkach. Zadné pripojenie minimalizuje výstup z montážnej plochy, čo ho činí ideálnym pre kompaktné inštalácie. Prístroj je navrhnutý pre neagresívne média, ako sú voda a zmesi glykolu. Dlhodobá expozícia vysokým teplotám alebo agresívnym chemikáliám môže ovplyvniť integritu materiálov, najmä tesniaceho materiálu. Pre optimálne výkon zabezpečte, že prístroj je namontovaný v mieste, kde nie je vystavený priamemu slnku alebo extrémnym teplotným kolísaniam.

Servis a prevádzka

Pravidelné vizuálne kontroly sú odporúčané na kontrolu prípadného fyzického poškodenia, napríklad priečnych v akrylovej kryte alebo deformáciu krytia. Ak sa ukazovateľ nevráti na nulu po vyrovnaní systému, prístroj môže vyžadovať recalibráciu alebo výmenu. Žiadne plánované údržby nie sú špecifikované v technickej dokumentácii, ale akékoľvek podezrenie na chybu by sa mali rýchlo vyriešiť, aby sa zabránilo nepresnosti merania.

Často kladené otázky

Môže sa tento prístroj použiť v solárnom tepelnom systéme?
Áno, ak systém používa vodu alebo glykol a pracovný tlak zostáva v rozsahu 0-10 bar. ABS krytie a Bourdonova rúrka sú vhodné pre bežné podmienky solárnych systémov.

Je zadný pripojenie kompatibilné s medenými potrubiami?
Áno, 1/4 palcový závit je štandardná veľkosť pre medené potrubia. Uistite sa, že pripojenie je tesné vhodnými materiálmi, aby sa zabránilo únikom.

Môže byť prístroj namontovaný vodorovne?
Áno, osová orientácia umožňuje vodorovnú inštaláciu. Však, čelo prístroja by malo zostať kolmé na pohľad pre presné čítanie.

Je potrebné recalibráciu prístroja po inštalácii?
Nie, prístroj nie je potrebné recalibráciu po inštalácii, pokiaľ neukáže známky nepresnosti alebo poškodenia počas prevádzky. Trieda presnosti 2,5 sa udržiava v normálnych podmienkach.
