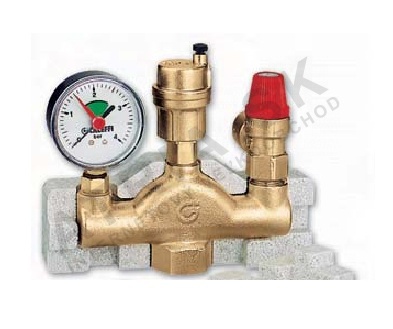

Bezpečnostná odberná skupina - 1

Podrobný popis

Bezpečnostné odberné skupiny sú zásadné komponenty v vykurovacích systémoch, ktoré zabezpečujú bezpečnú prevádzku monitorovaním a uvoľňovaním nadmerného tlaku v prípade potreby. Tieto skupiny sa bežne nachádzajú v obytných a komerčných budovách, kde centrálnych vykurovacích systémov vyžadujú pravidelné kontroly tlaku a bezpečnostné mechanizmy. Inštalatéri pracujúci na takýchto systémoch potrebujú spoľahlivé riešenia, ktoré sa plynulo integrujú do existujúceho potrubia a poskytujú presné údaje počas normálnej prevádzky aj v nouzových situáciách.

Pri inštalácii alebo výmene bezpečnostnej odbernej skupiny je potrebné zohľadniť hydraulickú vyváženosť a nastavenie tlaku systému. To zabezpečí správne fungovanie skupiny za rôznych záťažových podmienok a neovplyvňuje celkový výkon vykurovacieho systému. Inštalácia by mala byť vykonaná podľa miestnych noriem a pokynov výrobcu, aby sa predišlo únikom alebo nesprávnym údajom.

Technické parametre

Inštalácia a pripojenie

Bezpečnostná odberná skupina sa pripája cez 1-palcové závitové pripojenia, čo vyžaduje kompatibilné tesnenia pre bezpečnú inštaláciu. Pred montážou sa uistite, že systém je vyrovnateľný a inštalácia je čistá a bez nečistôt. Skupinu pripevnite pomocou dodaného rámika a zaradením vertikálne pre presné meranie tlaku. Po inštalácii skontrolujte všetky pripojenia na tesnenie a overte, či automatický vzduchový ventil funguje správne. Bežné chyby zahŕňajú nesprávnu orientáciu tlakomerného prístroja a nedbanlivé izolovanie systému pred začatím práce.

Kompatibilita a príslušenstvo

Táto skupina je kompatibilná so štandardnými vykurovacími systémami pracujúcimi v určenom rozsahu tlaku a teploty. Podľa konfigurácie systému môžu byť potrebné ďalšie komponenty, ako sú izolačné ventily, expanzné nádoby a izolácia potrubia. Pri návrhu alebo rozšírení systému sa uistite, že všetky komponenty sú správne rozmerné, aby sa udržiavala vyvážená prúdová sila a predišlo sa situáciám prebytočného tlaku.

Technický pozadie pre návrhárov

Bezpečnostná odberná skupina funguje tak, že umožňuje omezené uvoľnenie nadmerného tlaku cez bezpečnostný ventil, keď je prekročená stanovená hranica. Konštrukcia z mosadze poskytuje odolnosť a termálnu stabilitu, zatiaľ čo integrovaný tlakomerný prístroj umožňuje neustále monitorovanie. Zahrnutie automatického vzduchového ventilu pomáha odstrániť zachytený vzduch, čím sa zlepšuje účinnosť systému. Návrhári by mali zvážiť polohu skupiny, aby bola k dispozícii pre pohľad a údržbu, a zabezpečiť, že okolité prostredie akceptuje potenciálne výtoky počas udalostí uvoľňovania tlaku.

Služba a prevádzka

Pravidelné vizuálne kontroly by mali byť vykonané, aby sa zabezpečilo, že všetky komponenty fungujú správne. Skontrolujte príznaky korózie, úniku alebo poškodenia tlakomerného prístroja a bezpečnostného ventilu. Automatický vzduchový ventil by mal byť pravidelne testovaný, aby sa potvrdilo, že sa otvorí a zatvorí podľa očakávania. Hoci konkrétne intervaly údržby nie sú uvedené v popise, pravidelná údržba prispieva k predĺženiu životnosti produktu a zabezpečuje konzistentnú výkon.

Často kladené otázky

Môže byť táto skupina použitá v solárnych vykurovacích systémoch?
Ak systém pracuje v určenom rozsahu tlaku a teploty, skupinu možno integrovať, ak je zabezpečená dodatočná ochrana proti poškodeniu mrazom.

Je potrebný samostatný tlakomerný prístroj?
Nie, jednotka obsahuje integrovaný tlakomerný prístroj s rozsahom merania 0 až 4 bar, čo eliminuje potrebu externých prístrojov.

Ako sa aktivuje bezpečnostný ventil?
Bezpečnostný ventil sa otvorí automaticky, keď systémový tlak prekročí prednastavený otvárací tlak 3 bar, čím sa uvoľní nadmerná kvapalina, kým tlak nevráti na prijateľné úrovne.

Vyžaduje skupina elektrický pohon na prevádzku?
Nie, jednotka funguje čisto mechanicky a nepotrebuje žiadne elektrické napájanie pre monitorovanie tlaku alebo funkciu uvoľňovania.
