Bok ohniska Atmos DC0176

Podrobný popis

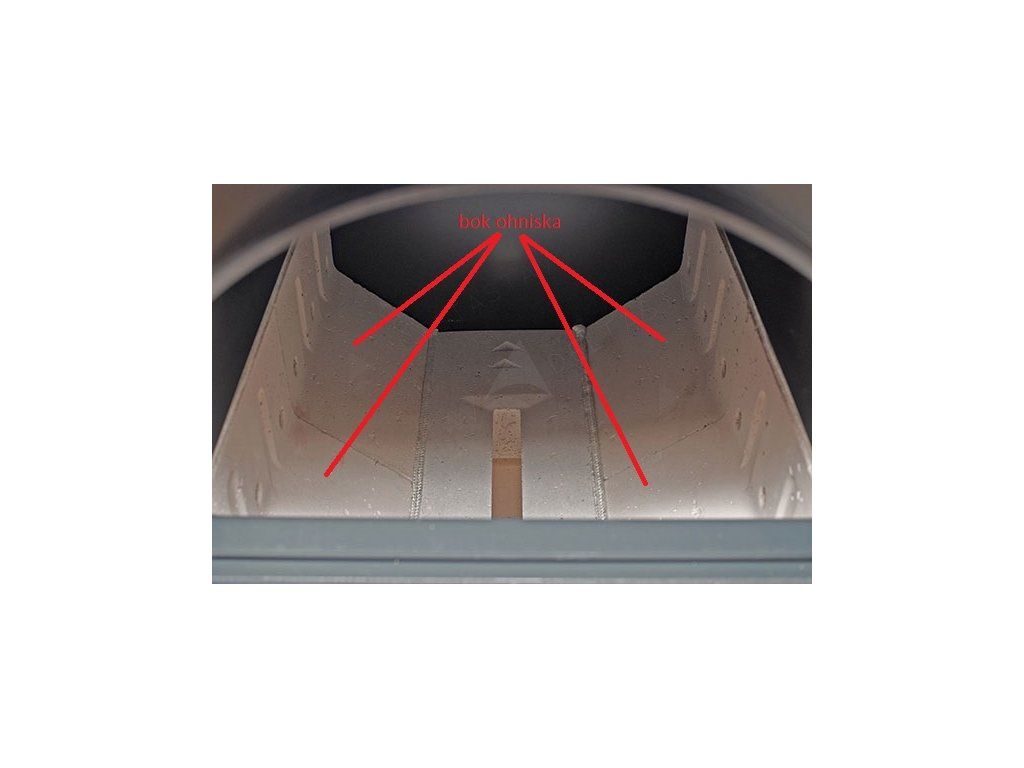

Keramická bočná stena Atmos DC0176 je kritická súčasť spaľovacej komory vybraných kotlov Atmos na pevné palivá. Používa sa v inštaláciách, kde je vysoká tepelná odolnosť a konštrukčná pevnosť nevyhnutná, napríklad v bytových a komerčných vykurovacích systémoch. Inštalatéri a servisní technici pracujúci na týchto kotloch narazia na túto súčiastku počas údržby, výmeny alebo počiatočnej montáže. Keramický materiál je navrhnutý tak, aby odolával vysokým teplotám a tepelnému cyklovaniu typickému pre systémy na spaľovanie pevného paliva.

Korektná inštalácia bočnej steny zabezpečuje integrity spaľovacej komory a prispieva k celkovej účinnosti a bezpečnosti kotla. Je dôležité dodržiavať pokyny výrobcu pre zaradenie, tesnenie a pripojenie k susedným súčiastkam. Bočná stena nie je univerzálna a musí byť prispôsobená konkrétnemu modelu a dátume výroby kotla, aby sa zabezpečila kompatibilita.

Technické parametre

Inštalácia a pripojenie

Inštalácia Atmos DC0176 vyžaduje pečlivé zaradenie do konštrukcie spaľovacej komory. Bočná stena sa obvykle montuje pomocou skrutín alebo klieštov, v závislosti od modelu kotla. Počet a pozícia otvorov (3 + 2) musia byť zhodné s montážnymi bodmi na telesu kotla. Je dôležité zabezpečiť, že keramická plocha je bez trhlin alebo poškodenia pred inštaláciou.

Bežné chyby pri inštalácii zahŕňajú nesprávne zaradenie bočnej steny, čo môže spôsobiť nerovnomerné tepelné rozťahovanie a pravdepodobné trhliny. Absencia tesniacej podložky alebo tesniacej hmoty v balíčku znamená, že musia byť objednané osobitne (tesniaca podložka S0950 a tesniaca hmota V0345). Nedodanie týchto súčiastok môže viesť k únikom plynov alebo zníženiu účinnosti. Vždy overte model a dátum výroby kotla, aby ste zabezpečili použitie správnej súčiastky.

Kompatibilita a príslušenstvo

Model DC0176 je kompatibilný s nasledujúcimi modelmi: DC20GS (vyrábaný od 1.1.2017), DC18GD, DC18GSE, GS20 (vyrábaný od 1.1.2017), DC22GSE a GD (vyrábaný od 1.1.2017, sériové číslo 332868). Pre modely vyrobené pred 31.12.2016 je potrebný model DC0161. Bočná stena musí byť použitá s tesniacou podložkou S0950 a môže byť tesnená tesniacou hmotou V0345.

Technický pozadie pre projektantov

Keramická bočná stena Atmos DC0176 je navrhnutá pre hornú časť spaľovacej komory kotlov na pevné palivá. Keramický materiál je vybraný kvôli svojej vysokéj tepelnej odolnosti a nízkej tepelnej vodivosti, čo pomáha udržať integrity spaľovacej komory za vysokých teplôt. Bočná stena je súčasťou konštrukčného systému spaľovacej komory, ktorý zabezpečuje, že teplo je udržiavané a efektívne smerované. Návrh musí zohľadniť tepelné rozťahovanie a smršťovanie, ktoré môže ovplyvniť dlhodobú stabilitu a výkon kotla. Počet montážnych otvorov a ich pozícia sú kritické pre zabezpečenie bezpečnej a netesnej inštalácie.

Údržba a prevádzka

Počas pravidelnej údržby by mala byť bočná stena kontrolovaná na prítomnosť trhlin, deformácií alebo iných znakov poškodenia. Mala by sa tiež skontrolovať tesniaca podložka a tesniaca hmota na opotrebenie alebo degradáciu. Ak je zistené akékoľvek poškodenie, bočná stena by mala byť okamžite vymenená, aby sa zabránilo únikom plynov a zabezpečila bezpečná prevádzka. V krátkosti nie sú uvedené konkrétne intervaly údržby; však je odporúčané kontrolovať túto súčiastku počas pravidelnej údržby kotla.

Často kladené otázky

Môže byť Atmos DC0176 použitý s všetkými modelmi Atmos?
Nie, je kompatibilný len s konkrétnymi modelmi vyrobenými od 1.1.2017. Pre staršie modely je potrebný model DC0161.

Je tesniaca podložka súčasťou balíčka Atmos DC0176?
Nie, tesniaca podložka S0950 musí byť objednaná osobitne. Nie je súčasťou štandardného balíčka.

Môže byť Atmos DC0176 použitý s iným typom tesniacej hmoty?
Odporúča sa použiť tesniacu hmotu V0345, keďže je špeciálne navrhnutá pre túto aplikáciu. Iné tesniace hmoty môžu neposkytovať rovnakú úroveň výkonu.

Koľko kúskov je v balíčku?
Balíček obsahuje dva kúsky bočnej steny (2 × DC0176). To je dostatočné pre úplnú výmenu oboch strán spaľovacej komory.
