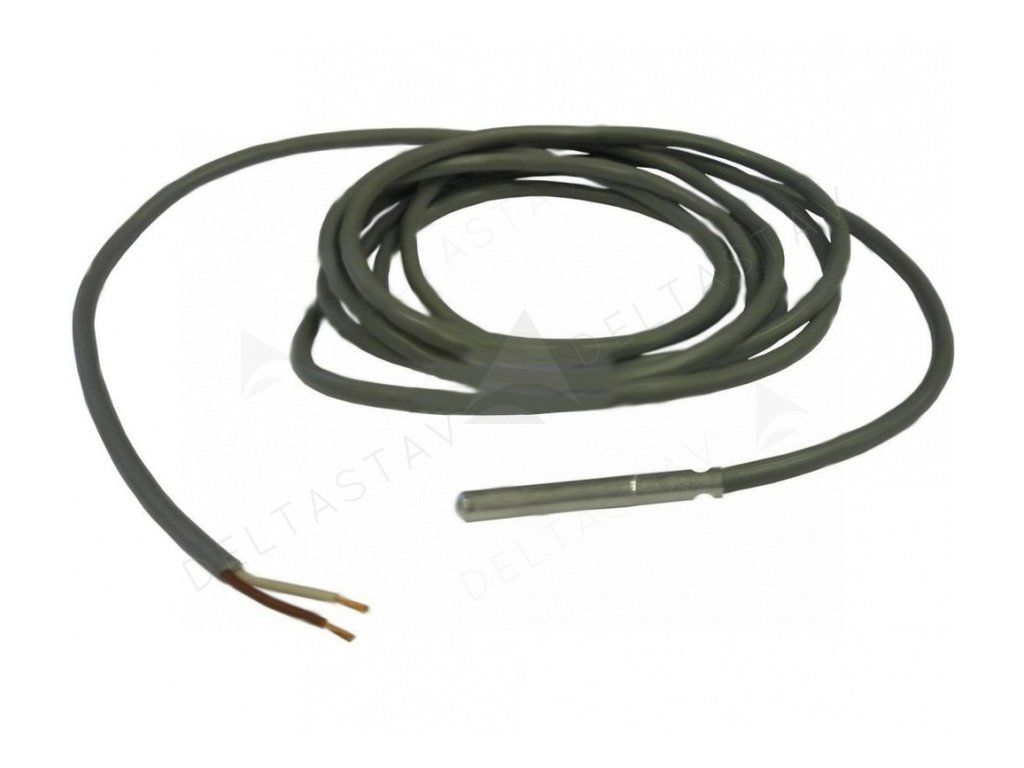

Čidlo KTF20 - silikón 2m

Podrobný popis

Tento teplotný člnok sa používa v systémoch kotlov na pevné palivo na presné monitorovanie teploty vody. Inštalatéri ho typicky namontujú do vodného okruhu kotla, aby zabezpečili optimálnu výkonovosť riadiaceho systému. KTF20 sa často používa v obytných a malých komerčných budovách vybavených systémami Atmos. Poskytuje spoľahlivé údaje aj za premenných podmienok, napríklad pri nízkych vonkajších teplotách alebo vysokých prevádzkových teplotách.

Člnok je vhodný na integráciu do hydronických vykurovacích systémov, kde je presná spätne pôsobiaca informácia nevyhnutná na udržiavanie nastavených teplot. Je často súčasťou väčšieho siete člnkov a riadiacich prvkov, ktoré riadia výkon kotla a cirkuláciu. Správna inštalácia zabezpečuje, že člnok je umiestnený mimo oblastí turbulentného toku a zdrojov tepla, aby sa predišlo chybným údajom.

Technické parametre

Dĺžka 2m umožňuje dostatočnú dĺžku pre väčšinu inštalácií kotlov, pričom kábel je ľahko manipulovateľný. Kremenná izolácia zabezpečuje flexibilitu a odolnosť voči prostredným faktorom, ako sú vlhkosť a tepelné rozťahovanie. Rozsah teploty od -20°C do +110°C znamená, že člnok efektívne funguje v chladných aj teplých prostredí. Prvok NTC 20k poskytuje stabilné a lineárne zmeny odporu v závislosti od teploty.

Inštalácia a pripojenie

Inštalatéri by mali prepojiť člnok do vodného okruhu kotla pomocou vhodného montážneho závesu, aby zabránili pohybu. Koniec člnka by mal byť úplne ponorený do vody a umiestnený mimo priameho zdroja tepla alebo turbulentného toku. Pripojenie sa vykonáva cez riadiacu jednotku pomocou štandardných spôsobov vedenia. Uistite sa, že kábel je vedený podľa rámca kotla alebo cez ochranné trubice, aby sa predišlo mechanickému poškodeniu. Skontrolujte správnosť polarity, ak to vyžaduje riadiaci systém.

Vyhnite sa ostrému ohýbaniu kábla v blízkosti konca člnka, aby sa predišlo stresovým trhlinám. Zabezpečte kábel pravidelne, aby sa znížila opotrebenie spôsobené vibráciami. Skontrolujte, či je člnok kompatibilný s riadiacim systémom pred pripojením.

Kompatibilita a príslušenstvo

Tento člnok je špecificky kompatibilný s riadiacimi jednotkami Atmos ACD01, ACD03 a ACD04. Pri inštalácii sa uistite, že firmware riadiacej jednotky je aktuálny, aby podporoval vstup člnka. Ďalšie komponenty, ako sú rozdeľovače alebo trubice, môžu byť potrebné v závislosti od miestnych predpisov a podmienok inštalácie. Pre konkrétne požiadavky sa oboznáme s manuálom riadiaceho systému.

Technický pozadie pre projektantov

KTF20 používa termistor s negatívnym teplotným koeficientom (NTC), ktorý znižuje odpor s rastúcou teplotou. Táto vlastnosť sa využíva na generovanie analógového signálu úmerného meranej teplote. Kremenná izolácia zabraňuje elektrickému rušeniu a poskytuje dlhodobú stabilitu v vlhkom prostredí. Člnok sa priamo integruje do vstupných kanálov riadiaceho systému a vyžaduje kalibráciu pri nastavení, aby sa zhodoval s prevádzkovými parametrami systému.

Životnosť člnka závisí od kvality inštalácie a vystavenia extrémnym podmienkam. Vyhnite sa jeho umiestneniu do oblastí s vysokou rýchlosťou toku alebo v blízkosti výmenníkov tepla, aby sa predĺžila presnosť a životnosť. Pravidelné kontroly systému pomáhajú identifikovať skoré známky odchýlok alebo degradácie člnka.

Servis a prevádzka

Pri pravidelnej údržbe skontrolujte člnok na fyzické poškodenie, zmeny farby alebo známky rozpadu izolácie. Uistite sa, že kábel je voľne od záhybov a opotrebenia. Pravidelne testujte člnok proti referenčnej teplomeru, aby ste overili jeho presnosť. Ak sa objavia odchýlky, prekalibrujte alebo vymenite člnok podľa pokynov riadiaceho systému.

Často kladené otázky

Môže byť KTF20 použitý v uzavretých okruhoch?
Áno, ak okruh funguje v rámci špecifikovaného rozsahu teplot a tekutina je kompatibilná s materiálom člnka.

Je člnok vhodný pre vonkajšie inštalácie?
Nie, je určený len pre využitie vo vnútri kvôli nedostatku počasia odolného obalu.

Môžu byť pripojené viaceré člnky KTF20 k rovnakému riadiaciemu systému?
Iba ak riadiaci systém podporuje viac vstupov a konfigurácia vedenia zodpovedá návrhu systému.

Čo mám robiť, ak člnok ukazuje nepresné údaje?
Skontrolujte pripojenia, poškodenie kábla alebo nesprávne umiestnenie. Ak je to potrebné, znovu inštalujte a prekalibrujte systém.
