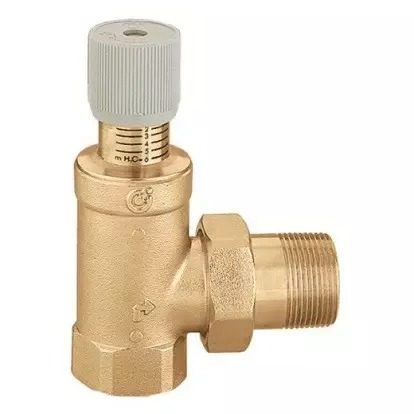

Diferenčný prepúšťací ventil - 5/4"MF; 0,1 až 0,4bar
Kód: I01406044Súvisiaci tovar
Podrobný popis
Rozdílové bezpečnostné ventily sú neoddeliteľnou súčasťou hydronických vykurovacích systémov, kde viaceré okruhy pracujú pri rôznych tlakoch. Často sa vyskytujú v obchodných a obytných budovách so zložitými potrubnými rozvodom, napríklad v podlahovom kúrení, radiátoroch alebo v systémoch tepelných čerpadiel. Inštalatéri často narazia na tieto ventily počas komisionovania alebo modernizácie systému, najmä keď integrujú nové zóny alebo upravujú existujúce. Zariadenie zabezpečuje vyvážený prietok a zabráni nadmernému tlaku v okruhoch s nízkym tlakom tým, že uvoľní nadbytočný tlak z okruhov s vysokým tlakom. Správna inštalácia a výber sú kľúčové pre udržanie stability systému a predchádzanie poškodeniu komponentov v dolnej časti systému.
Technické parametre
| Materiál | Mosadz CW617N |
|---|---|
| Prevádzková teplota | +100 °C |
| Nominálny tlak | PN 10 |
| Kód | I01406044 |
| Značka | IVAR |
Inštalácia a pripojenie
Ventil je pripojený pomocou 5/4 palca závitového pripojenia (MF) a má byť inštalovaný medzi dvoma okruhmi s rozdielnymi tlakovými úrovňami. Pred montážou sa uistite, že závit je čistý a bez nečistôt. Na závit aplikujte vhodný tesniaci zmes alebo PTFE pásku, aby ste zabránili únikom. Skontrolujte, či je ventil správne orientovaný, aby vstup a výstup zodpovedali smeru prietoku. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu alebo nedostatočné tesnenie pripojenia. Po inštalácii vykonajte tlakovú skúšku, aby ste potvrdili integritu pripojenia a správnu funkciu ventilu.Kompatibilita a príslušenstvo
Tento ventil je navrhnutý na integráciu do štandardných vykurovacích systémov s medeným alebo oceľovým potrubím. Zvyčajne sa používa spolu s tlakomermi, expanznými nádobami a riadiacimi ventilmi na efektívne riadenie rozdielov v tlaku. Pre inštaláciu môžu byť potrebné ďalšie komponenty, ako sú potrubné spojky, tesniace zmesi a skúšobné zariadenia. Vzhľadom na špecifický rozmer pripojenia a typ závitov sa uistite, že všetky komponenty sú kompatibilné s 5/4 palcovým závitom.Technický pozadie pre projektantov
Princíp prevádzky ventilu je založený na meraní rozdielov v tlaku. Keď rozdiel v tlaku medzi oboma stranami prekročí nastavený limit (0,1 až 0,4 baru), ventil sa otvorí a umožní prietok tekutiny z okruhu s vyšším tlakom do okruhu s nižším tlakom, čím sa vyrovná tlak. Materiál mosadz CW617N ponúka dobrú mechanickú pevnosť a odolnosť proti korózii, čo z neho robí vhodný materiál pre dlhodobé použitie v vlhkom prostredí. Ventil by mal byť umiestnený v mieste, kde môže rýchlo reagovať na zmeny v tlaku bez vplyvu turbulentného prietoku. Účinnosť systému a životnosť závisia od udržiavania správneho rozsahu rozdielov v tlaku a predchádzania vystaveniu teplote mimo špecifikovaného limitu.Servis a prevádzka
Odporúča sa pravidelná kontrola, aby sa zabezpečilo, že ventil zostáva funkčný a bez únikov. Skontrolujte tesnenie pripojenia a overte, či ventil otvára a zatvára hladko bez zablokovania. Ak systém často prežíva časté zmeny v tlaku, zvážte kalibráciu ventilu podľa pokynov výrobcu. V krátkosti nie sú uvedené konkrétne intervaly servisu, ale vizuálne a prevádzkové kontroly by mali byť vykonané počas bežnej údržby celého systému.Často kladené otázky
Môže byť tento ventil použitý v systémoch s tekutinami na báze glykolu?
Závisí od koncentrácie a typu glykolu. Ventil je vhodný pre vodné systémy, ale pre nestandardné médiá sa odporúča odkazovať na technický list výrobcu.
Je možné manuálne upraviť rozsah tlaku?
Rozsah tlaku je nastavený v továrne a nie je možné ho upraviť na mieste. Pre vlastné nastavenia sa odporúča kontaktovať výrobcu alebo použiť alternatívny model.
Môže byť tento ventil inštalovaný vertikálne alebo horizontálne?
Obe polohy sú akceptovateľné, pokiaľ smer prietoku zodpovedá označeniam vstupu a výstupu.
Aká je odporúčaná konfigurácia potrubia pred ventilom?
Priame úseky potrubia pred ventilom pomáhajú predchádzať turbulentnému prietoku a zabezpečujú presné meranie tlaku.
Dodatočné parametre
| Kategória: | diferenčné prepúšťacie ventily |
|---|---|
| Hmotnosť: | 1.1 kg |
| Druh výrobku: | poistný ventil |
| Rozmer závitu: | 5/4" |
| Typ pripojenia: | vnútorný × vonkajší závit |
| Materiál: | mosadz |
| Materiál: | mosadz CW617N |
| Menovitý tlak: | PN 10 |
| Prevádzková teplota: | +100 °C |
