Domáca vodáreň s ponorným čerpadlom 3Ti-20 / 100l - RTS

Podrobný popis

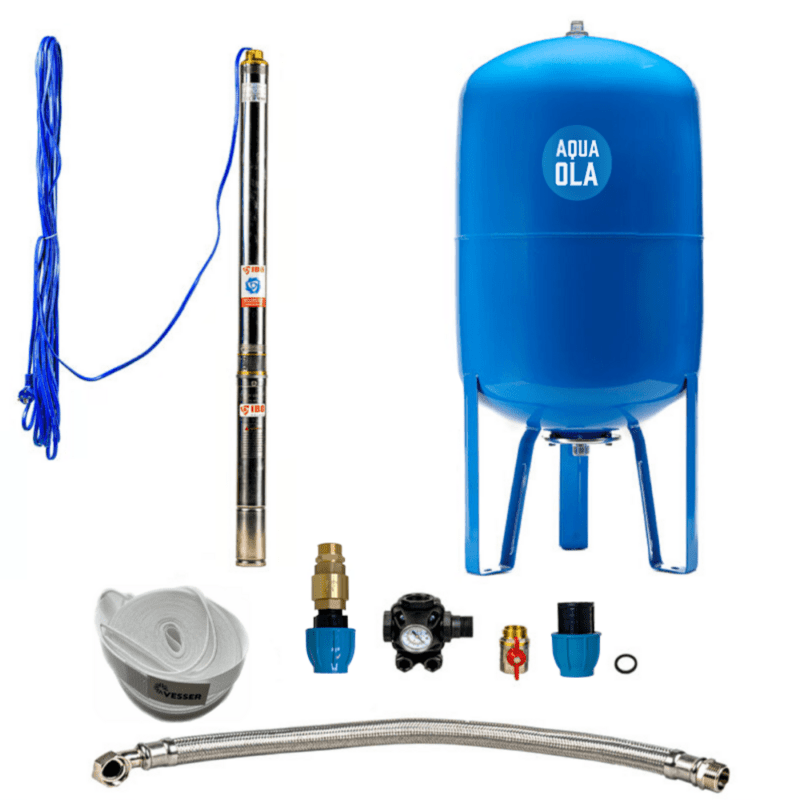

Tento domáci systém zásobovania vodou sa často používa v bytových domoch, letoviskách, školách a poľnohospodárskych budovách. Poskytuje kompletné riešenie pre čerpanie čistej vody z hlbokých studní a vrtných studní. Systém zahŕňa všetky potrebné komponenty pre bezprostrednú inštaláciu a prevádzku. Technici sa zvyčajne zaoberajú pripojením jednotky k zdroju vody, zabezpečením správnych nastavení tlaku a overením prietokových rýchlostí.

Submerzné čerpadlo 230 V je navrhnuté pre neustálu prevádzku v zdrojoch vody obsahujúcich abrazívne častice, ako je piesok. Tlaková nádrž uchováva 100 l vody a udržiava konštantný tlak po celom distribučnom sieti. To robí systém ideálnym pre miesta, kde kvalita vody sa mení kvôli nedávnej vrtní alebo usadenín.

Technické parametre

Maximálny prietok 50 litrov za minútu ukazuje kapacitu systému na zásobovanie vodou viacerých spotrebičov súčasne. Celkový tlak 82 m znamená, že čerpadlo môže dodávať vodu na vyššie poschodia alebo cez dlhé vzdialenosti. Dĺžka napájacieho kábla 20 m umožňuje flexibilitu pri pozíciách čerpadla vo vrtnici. Tieto parametre sú zásadné pre určenie vhodnosti systému pre konkrétne aplikácie a podmienky miesta.

Inštalácia a pripojenie

Začnite pripevnením čerpadla na sacie potrubie pomocou zahrnutého 1-palcového kĺbu. Uistite sa, že je medzi čerpadlom a tlakovou nádržou nainštalovaný ventil proti spätnému toku, aby sa zabránilo spätnému toku vody, keď je čerpadlo vypnuté. Tlakový spínač PC-2 musí byť pripojený podľa pokynov výrobcu a nastavený na aktiváciu čerpadla pri požadovanom tlakovom úrovni.

Overte, či sú 32x1-palcové závitové adaptéry správne utiahnuté, aby sa zabránilo únikom. Pripojte 80-cm flexibilný hadicu medzi čerpadlom a nádržou. Guľový ventil so závitom M1 by mal byť umiestnený v blízkosti nádrže pre izoláciu počas údržby. Skontrolujte, či je tlakomér viditeľný a prístupný pre pravidelné monitorovanie.

Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu tlakového nádrže, nedostatočné pripevnenie kábla čerpadla a nesprávne nastavenie tlakového spínača. Vždy sa uistite, že je čerpadlo úplne ponorené a nádrž je namontovaná na stabilnej základni, aby sa zabránilo vibráciám a hluku.

Kompatibilita a príslušenstvo

Systém je kompatibilný so štandardnými elektrickými napájaniami 230 V a môže sa integrovať s existujúcimi nádržami na vodu alebo distribučnými sieťami. Pre optimálne výkonu môžu byť potrebné ďalšie komponenty, ako sú filtre alebo expanzné nádoby, v závislosti od miestnych podmienok vody. Príbuzné produkty zahŕňajú tlakové spínače, kontrolné ventily a ventily na zníženie tlaku, ktoré môžu byť potrebné pre zložitejšie inštalácie.

Technický pozadie pre projektantov

Submerzné čerpadlo prevádza elektrickú energiu na mechanický pohyb, aby vytiahlo vodu smerom nahor cez sacie potrubie. Návrh plovúceho rotorového čerpadla umožňuje čerpadlu spracovať vodu s vyšším obsahom suspenzovaných častíc bez nadmerného opotrebenia. Neželezné oceľové komponenty poskytujú odolnosť proti koróziu, čím sa predlžuje životnosť systému.

Tlaková nádrž slúži ako zásobník a buffer na udržiavanie rovnomerného vodného tlaku. Tlak vzduchu v nádrži sa nastavuje cez tlakový spínač, aby sa zhodoval s požadovaným rozsahom prevádzky. Správna integrácia s rozvodnou sieťou budovy zabezpečuje rovnomerné rozdelenie vody a minimalizuje kolísanie prietoku.

Údržba a prevádzka

Pravidelné kontroly by mali zahŕňať overenie hodnoty tlakomera a kontrolu nádrže na príznaky úniku alebo korózie. Čerpadlo by malo byť pravidelne testované aktiváciou tlakového spínača a sledovaním reakčného času. Akékoľvek nezvyčajné zvuky počas prevádzky môžu signalizovať potrebu údržby alebo výmeny častí.

Často kladené otázky

Môže sa čerpadlo použiť v nedávno vykopanej vrtnici s vysokým obsahom piesku?
Áno, čerpadlo je špecificky navrhnuté na použitie v nových alebo nedávno vykopaných vrtniciach, kde môže byť piesok alebo abrazívne častice prítomné kvôli nesedimentácii.

Je možné prispôsobiť tlakovú nádrž rôznym vzorcom spotreby vody?
Tlakový spínač PC-2 umožňuje manuálne nastavenie aktivačného a vypínacieho tlaku, čím sa systém prispôsobí rôznym požiadavkám domácnosti alebo objektu.

Aké sú odporúčané polohy pre montáž tlakového nádrže?
Nádrž môže byť namontovaná buď vertikálne, alebo horizontálne v závislosti od dostupného priestoru, keďže je navrhnutá na prevádzku v oboch orientáciách.

Ako prispieva ventil proti spätnému toku k výkonu systému?
Kontrolný ventil zabráni spätnému toku vody do čerpadla, keď je vypnuté, čím sa zníži náklad na motor a zabráni sa suchému biehaniu.
