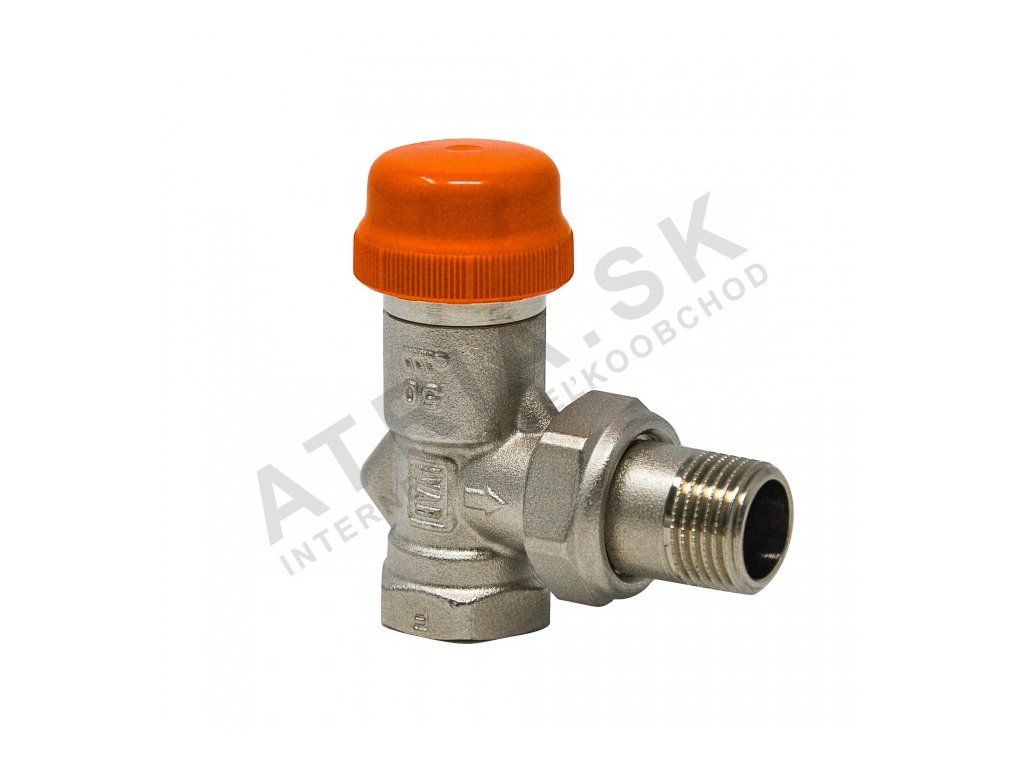

Dynamický termostatický ventil - rohový, 1/2" IVAR.VS 2102 NH

Podrobný popis

Dynamické termostatické ventily sú základné komponenty v hydronických vykurovacích systémoch, kde je potrebná presná regulácia prúdenia a teploty. Tieto ventily sa často používajú v obytných a komerčných budovách, aby sa zabezpečila rovnomerná distribúcia tepla a efektívna prevádzka systému. Inštalatéri často stretávajú tieto ventily v systémoch s radiátormi, podlahovým kúrením alebo panelovými topničkami, kde je potrebná regulácia teploty v jednotlivých miestnostiach. Táto konfigurácia rohového ventilu umožňuje flexibilitu pri rozložení potrubia, čo z neho robí vhodný pre úzke priestory alebo zložité inštalácie.

Pri práci s dynamickými termostatickými ventilmi je dôležité zvážiť hydraulický balans systému a požadované prúdové rýchlosti. Tento model je navrhnutý pre systémy pracujúce pri maximálnej teplote 120°C a tlaku PN 10, čo z neho robí vhodný pre širokú škálu vykurovacích aplikácií. Prednastavená hodnota Kv zabezpečuje, že ventil sa dá integrovať do systému bez potreby prispôsobenia prúdového toku na mieste, čím sa zjednoduší inštalácia pre odborníkov.

Technické parametre

Materiál	Mosadz CW617N s niklovým povlakom
Prevádzková teplota	120 °C
Nominálny tlak	PN 10
Hmotnosť	0,277 kg
Kód	501184
Značka	IVAR

Ventil je vyrobený z mosadze CW617N s niklovým povlakom, ktorý ponúka dobrú odolnosť proti korózii a mechanickú pevnosť. Limit prevádzkovej teploty 120°C a nominálny tlak PN 10 definujú podmienky, za ktorých môže byť ventil bezpečne použitý. Tieto parametre sú kritické pre projektantov pri výbere komponentov, ktoré zodpovedajú prevádzkovým požiadavkám vykurovacieho systému.

Inštalácia a pripojenie

Tento dynamický termostatický ventil je navrhnutý pre pripojenie k oceľovému potrubiu a má 1/2 palca vstup a výstup. Hlava ventilu je vybavená závitom M30 x 1,5 pre pripojenie riadiacej hlavy alebo aktuátora. Počas inštalácie je dôležité zabezpečiť správne zaradenie ventilu a zatiahnutie všetkých pripojení podľa špecifikácií výrobcu. Bežné chyby pri inštalácii zahŕňajú nesprávnu orientáciu telesa ventilu alebo nedostatok kontroly tesniacich ploch pred zatiahnutím. Aby sa predišlo únikom, inštalatér by mal skontrolovať tesniace kruhové kúsky a zabezpečiť, že ventil je inštalovaný v pozícii, ktorá umožňuje ľahký prístup k riadiacej hlave pre budúce úpravy.

Kompatibilita a príslušenstvo

Ventil je kompatibilný so štandardnými oceľovými potrubnými systémami a je určený na použitie s riadiacimi hlavami alebo aktuátormi, ktoré majú závit M30 x 1,5. Na základnú prevádzku nie sú potrebné žiadne ďalšie príslušenstvo, ale inštalatéri môžu podľa požiadaviek systému musieť objednať riadiace hlavy osobitne. Ventil nie je navrhnutý pre použitie s alternatívnymi médiami alebo neštandardnými materiálmi potrubia, a akékoľvek odchýlky od špecifikácií výrobcu by sa mali vyhýbať.

Technický pozadie pre projektantov

Princíp prevádzky tohto dynamického termostatického ventilu je založený na rozťažnosti teplotne citlivého prvku v telese ventilu. Keď sa teplota fluida zvyšuje, prvek sa rozťažuje, čím sa znižuje prúdová rýchlosť, aby sa udržiavala požadovaná teplota. Konštrukcia z mosadze CW617N s niklovým povlakom zabezpečuje trvanlivosť a odolnosť proti korózii, čo z neho robí vhodný pre dlhodobé použitie v vykurovacích systémoch. Prednastavená hodnota Kv umožňuje predvídateľné prúdové vlastnosti, čo zjednodušuje návrh systému a znižuje potrebu ručného balansovania. Konfigurácia rohového ventilu tiež umožňuje kompaktné inštalácie v systémoch, kde je priestor obmedzený.

Servis a prevádzka

Ventil vyžaduje minimálny servis za normálnych prevádzkových podmienok. Je však odporúčané pravidelne skontrolovať riadiacu hlavu a telo ventilu na známky opotrebenia alebo korózie. Ak systém prežíva neobvyklé teplotné kolísania alebo zníženie prúdového toku, ventil by mal byť skontrolovaný na zablokované alebo vnútorné poškodenie. Žiadne konkrétne servisné intervaly nie sú poskytované, ale pravidelné vizuálne kontroly sú odporúčané, aby sa zabezpečila pokračujúca výkonnosť.

Často kladené otázky

Môže byť ventil použitý v systémoch s medeným potrubím?
Hoci ventil je navrhnutý pre použitie s oceľovým potrubím, môže byť kompatibilný s medeným potrubím, ak metóda pripojenia a tesniace materiály sú vhodné. Vždy sa odkazujte na technický list výrobcu pre potvrdenie.

Je možné upraviť hodnotu Kv na mieste?
Ventil má prednastavenú hodnotu Kv a nie je navrhnutý pre úpravy na mieste. Ak je potrebná iná prúdová rýchlosť, mali by ste vybrať iný model s vhodnou hodnotou Kv.

Môže byť ventil použitý s diaľkovým riadením?
Ventil môže byť použitý s diaľkovým riadením, ak riadiaca hlava alebo aktuátor sú kompatibilné so závitom M30 x 1,5 a protokolom riadenia systému.

Aká je maximálna povolená prevádzková teplota?
Ventil je určený pre maximálnu prevádzkovú teplotu 120°C. Prekročenie tejto teploty môže ovplyvniť výkon a životnosť ventilu.
