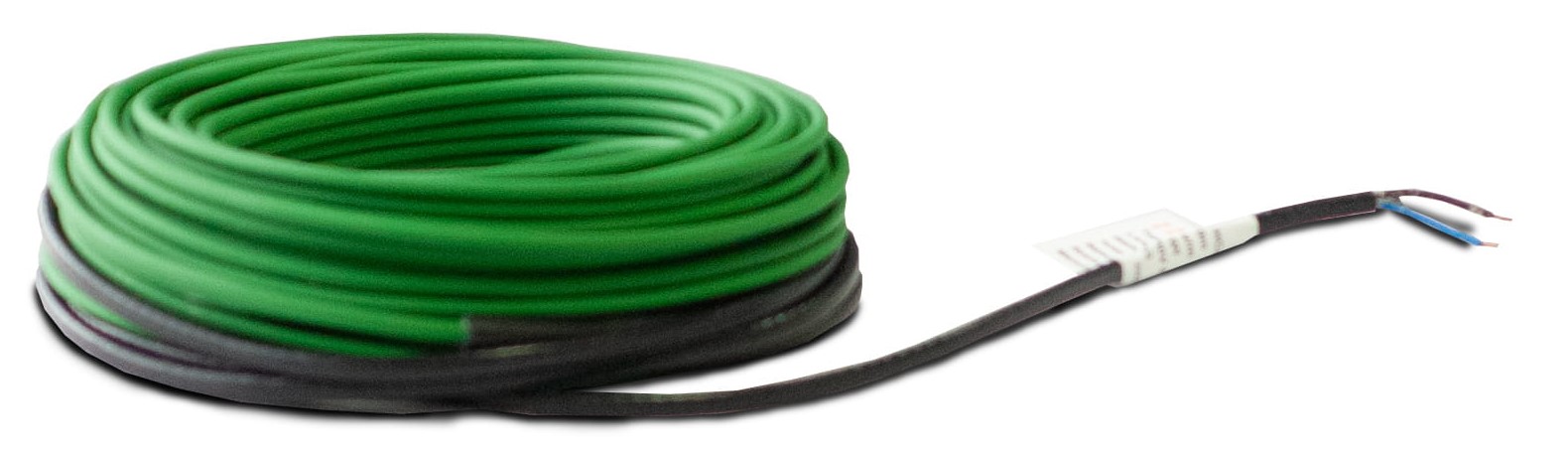

Elektrický vykurovací kábel Hornisse 5,5mm (60m)

Podrobný popis

Elektrické podlahové kúrenie sa často inštaluje pod betónové vrstvy v obytných a komerčných budovách, aby poskytli rovnomerné a efektívne kúrenie. Tieto systémy sú zvlášť vhodné na použitie v kúpeľniach, kuchyniach, obývacích izbách a iných priestoroch, kde sa želá teplá podlaha. Káble sú zabudované do vrstvy betónu (betón alebo anhydrit), ktorá funguje ako tepelná hmotnosť na ukladanie a postupné uvoľňovanie tepla. Toto zabezpečuje stabilný a trvalý výkon, aj po vypnutí systému. Inštalácia vyžaduje pečlivé plánovanie, aby sa dosiahla rovnomerná distribúcia a predišlo prehrievaniu alebo chladným miestam. Systém je kompatibilný s rôznymi typmi povrchov, vrátane dlažby, panelov a kobier, a zvyčajne zvyšuje estetiku interiéru.

Projektanti a inštalatéri musia zohľadniť izoláciu miestnosti, typ povrchu a celkové potreby kúrenia pri určovaní dĺžky a rozloženia kábla. Kábel musí byť inštalovaný pri minimálnej okolitej teplote 5 °C, aby bol zabezpečený správny výkon. Systém sa riadi termostatom, čo umožňuje presné regulovanie teploty a energetickú úspornosť. Kábel je navrhnutý pre dlhodobú spolehlivosť a vyžaduje minimálny servis, čo z neho robí vhodnú voľbu pre nové stavby aj rekonštrukcie.

Technické parametre

Kód	HO HCABLE/15-900

Kábel má výkon 15 W/m a je určený na prevádzku pri 230 V. Maximálna teplota vodiča je 45 °C a minimálna inštalácia je 5 °C. Kábel má dvojvláknenú konštrukciu so zemným plecom a izoláciou z materiálu LSZH (Low Smoke Zero Halogen) pre bezpečnosť pri požiari. Vonkajšia izolácia je zhotovená z XLPE a PVC. Maximálny ohybový polomer je 50 mm a priemer kábla sa pohybuje od 4,8 do 5,6 mm. Tieto parametre sú zásadné pre určenie správnej dĺžky a rozloženia kábla, aby sa dosiahol požadovaný výkon v danom priestore.

Inštalácia a pripojenie

Proces inštalácie zahŕňa zabudovanie kábla do betónovej vrstvy, zabezpečenie rovnomerného rozostupu a predchádzanie ostrým ohybom alebo skrčeniam. Kábel by mal byť položený v serpentínovom vzore, aby sa dosiahla rovnomerná distribúcia tepla. Je potrebné udržiavať minimálnu teplotu inštalácie, aby sa predišlo poškodeniu počas vytvrhovania. Napájacie káblo je dvojvláknený kábel so zemným plecom a má dĺžku 2,5 m. Kábel musí byť pripojený k vhodnému termostatu a samostatnému obvodu, aby sa zabezpečila bezpečná a efektívna prevádzka. Bežné chyby pri inštalácii zahŕňajú nesprávny rozostup, nedostatočnú hrúbku betónu a nedodržiavanie pokynov výrobcu pre ohyb a vedenie. Po inštalácii by systém mal byť testovaný na spojitosť a odpor izolácie, aby sa zabezpečila správna funkcia.

Kompatibilita a príslušenstvo

Tento kábel je kompatibilný s bežnými termostaty a riadiacimi systémami navrhnutými pre aplikácie s nízkym napätím. Odporúča sa použiť samostatný istič pre systém, aby sa zabezpečila elektrická bezpečnosť. Prípadné príslušenstvo, ako sú teplotné senzory a riadiace panely, môže byť potrebné pre pokročilé regulovanie teploty. Súvisiace produkty zahŕňajú nasledovné:

• Elektrický kúrenie Hornisse 5,5 mm (15 m)
• Elektrický kúrenie Hornisse 5,5 mm (25 m)
• Elektrický kúrenie Hornisse 5,5 mm (40 m)
• Elektrický kúrenie Hornisse 5,5 mm (80 m)
• Elektrický kúrenie Hornisse 5,5 mm (100 m)
• Elektrický kúrenie Hornisse 5,5 mm (120 m)

Tieto káble sú k dispozícii v rôznych dĺžkach, aby vyhovovali rôznym veľkostiam miestností a potrebám kúrenia.

Technický pozadie pre projektantov

Kábel pracuje tak, že premení elektrickú energiu na teplo prostredníctvom odporu vodičov. Izolácia LSZH zabezpečuje, že kábel pri požiari vyžaruje minimálne množstvo dymu a žiadne halogenové plyny, čo z neho robí bezpečnejšiu voľbu pre využitie vo vnútorných priestoroch. Vonkajšia izolácia zhotovená z XLPE a PVC poskytuje mechanickú ochranu a zabezpečuje dlhodobú odolnosť. Betónová vrstva funguje ako tepelná hmotnosť, ktorá ukladá teplo a postupne ho uvoľňuje, čo zlepšuje efektívnosť a pohodlie systému. Výkon kábla je ovplyvnený hrúbkou betónu, typom povrchu a izoláciou miestnosti. Správny rozostup a rozloženie sú zásadné pre predchádzanie prehrievaniu a zabezpečenie rovnomerného rozdelenia tepla. Systém je navrhnutý pre dlhodobú spolehlivosť a vyžaduje minimálny servis, čo z neho robí nákladovo efektívne riešenie pre nové aj existujúce budovy.

Servis a prevádzka

Systém vyžaduje minimálny servis a je navrhnutý pre dlhodobú prevádzku. Pravidelné kontroly by mali zahŕňať overenie spojitosti kábla a odporu izolácie, aby sa zabezpečilo, že nie sú žiadne chyby alebo úniky. Termostat by mal byť pravidelne kalibrovaný, aby sa udržiavala presná regulácia teploty. Ak systém nie je dlhodobo používaný, by mal byť odpojený od elektrickej siete, aby sa predišlo nezbytočnej spotrebe energie. Nie sú potrebné žiadne konkrétne intervaly servisu, ale akékoľvek známky poškodenia alebo nefunkčnosti by mali byť okamžite riešené, aby sa predišlo ďalším problémom.

Často kladené otázky

Môže byť kábel inštalovaný v miestnosti s nízkou izoláciou?
Nie je odporúčané inštalovať kábel v miestnosti s nízkou izoláciou, pretože to môže viesť k nadmernému stratu tepla a zníženiu efektívnosti.

Aká je maximálna dĺžka kábla, ktorú je možné inštalovať v jednej miestnosti?
Maximálna dĺžka závisí od veľkosti miestnosti a potrieb kúrenia. Kábel je k dispozícii v rôznych dĺžkach a správna dĺžka by mala byť vybraná na základe požadovaného výkonu a rozsahu.

Môže byť kábel použitý s programovateľným termostatom?
Áno, kábel môže byť použitý s programovateľným termostatom, aby sa umožnila presná regulácia teploty a úspora energie.

Je možné inštalovať kábel v miestnosti s drevenou podlahou?
Áno, kábel môže byť inštalovaný v miestnosti s drevenou podlahou, ale musí byť zabudovaný do betónovej vrstvy, aby sa dosiahla rovnomerná distribúcia tepla a predišlo prehrievaniu dreva.
