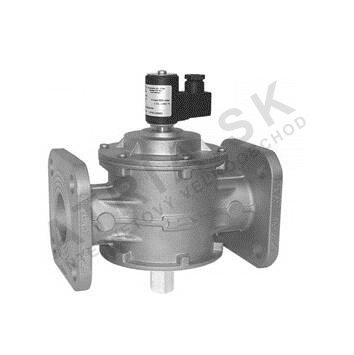

Elektromagnetický ventil prírubový pre vykurovacie plyny - DN 65; 500mbar; NC

Podrobný popis

Elektromagnetické flančové ventily sú zásadné komponenty v systémoch dodávky plynu pre vykurovacie aplikácie v obytných, obchodných a priemyselných budovách. Tieto ventily sú typicky inštalované v plynných liniách, aby sa zabezpečil riadený tok a bezpečné vypnutie v prípade chýb systému alebo detekcie úniku plynu. Inštalatéri a servisní technici pracujúci s vykurovacími systémami musia zabezpečiť, že tieto ventily sú správne vybrané a inštalované, aby sa udržala integrita a bezpečnosť systému.

Tieto ventily sa často používajú spolu s plynnými detektormi a riadiacimi systémami na automatizáciu procesu vypnutia v prípade neštandardných podmienok. Integrácia takýchto ventilov do systému vyžaduje pečlivé plánovanie, aby sa zabezpečila kompatibilita s existujúcimi potrubiami a riadiacimi obvodmi. Konfigurácia normálne uzavretá (NC) zabezpečuje, že ventil zostáva uzavretý v prípade absencie napájania, čím sa poskytne dodatočná vrstva bezpečnosti v nouzových situáciách.

Technické parametre

Prevádzková teplota	-20 °C
Nominálny priemer	DN 65
Nominálny tlak	PN 6
Hmotnosť	10,098 kg
Kód	CX08C008
Značka	IVAR

Rozsah prevádzkovej teploty od -20 °C do +60 °C umožňuje ventilu fungovať v širokom rozsahu okolitých podmienok, vrátane chladných prostredí typických pre vonkajšie inštalácie. Nominálny priemer DN 65 určuje veľkosť potrubia, do ktorého sa ventil zapasuje, zatiaľ čo PN 6 označuje jeho odolnosť proti tlaku. Tieto parametre sú kľúčové pre správne rozmerovanie a kompatibilitu systému, čím sa zabezpečí, že ventil dokáže spracovať očakávaný tok a tlakové podmienky bez poruchy.

Inštalácia a pripojenie

Ventil je navrhnutý pre flančové pripojenie a musí byť inštalovaný podľa štandardných pravidiel potrubia. Nominálny priemer DN 65 vyžaduje zhodu veľkosti flančov na oboch koncoch ventilu. Inštalatéri by mali overiť, že plochy flančov sú čisté a bez nečistôt, aby sa zabezpečil tesný tesnenie. Ventil je dodávaný so zásahom ručne pre nouzové alebo servisné účely, ktorý by mal byť otestovaný počas inštalácie na potvrdenie funkčnosti. Bežné chyby inštalácie zahŕňajú nesprávne zarovnanie flančov, použitie nekompatibilných tesniacich kruhov alebo nedostatočné pripevnenie ventilu. Tieto môžu viesť k únikom alebo prevádzkovým problémom. Elektrické pripojenie musí byť vykonané pomocou napájania 230 V, 50/60 Hz, a vodiče by mali byť skontrolované na spojitosť a odolnosť izolácie pred spustením systému.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný s systémami detekcie plynu, ktoré poskytujú signál na otvorenie alebo uzavretie ventilu v závislosti od koncentrácie plynu. Je tiež vhodný na integráciu s riadiacimi panelmi a nouzovými vypínacími systémami. Pre správnu prevádzku musí byť ventil pripojený k spoľahlivému zdroju energie a kompatibilnému riadiacemu systému. Žiadne špecifické príslušenstvo nie je potrebné pre štandardnú inštaláciu, ale zásah ručne by mal byť ľahko dostupný pre údržbu a nouzové použitie.

Technický pozadie pre projektantov

Ventil pracuje pomocou elektromagnetického cievka, ktoré pri napájaní otvorí ventil, aby umožnil tok plynu. Konfigurácia normálne uzavretá zabezpečuje, že ventil zostáva uzavretý, keď cievko nie je napájané, čím sa poskytne mechanizmus bezpečnosti. Teliesko je vyrobené z tlakovo odlievaného hliníka, ktorý ponúka dobrú odolnosť proti korózií a mechanickú pevnosť. Trieda ochrany IP65 zabezpečuje ochranu pred prachom a vniknutím vody, čím je ventil vhodný pre inštalácie vo vnútri aj vonku. Prevádzkové vlastnosti ventilu sú ovplyvnené kvalitou elektrického napájania, stavom flančových pripojení a integritou tesniacich ploch. Pravidelná kontrola cievka a mechanických častí sa odporúča, aby sa udržala dlhodobá spolehlivosť a účinnosť.

Údržba a prevádzka

Pravidelná údržba zahŕňa kontrolu elektrických pripojení na opotrebenie alebo poškodenie, kontrolu tesniacich flančov na úniky a testovanie funkcie zásahu ručne. Ventil by mal byť testovaný pravidelne, aby sa zabezpečilo, že reaguje správne na riadiace signály a výpadky energie. Žiadne špecifické intervaly údržby nie sú uvedené v technických údajoch, ale akékoľvek známky chyby by mali byť vyriešené okamžite, aby sa zabránilo poruche systému.

Často kladené otázky

Môže byť ventil použitý s prirodzeným a propánovým plynom?
Áno, ventil je vhodný na použitie s prirodzeným a propánovým plynom, ako je uvedené v technickom opise.

Je ventil kompatibilný s napájaním 230 V?
Áno, ventil je navrhnutý na prevádzku s napájaním 230 V, 50/60 Hz.

Môže byť ventil ručne otvorený v nouzovej situácii?
Áno, ventil má funkciu zásahu ručne, ktorá umožňuje jeho ručné otvorenie, keď je to potrebné.

Aký je maximálny prevádzkový tlak ventilu?
Ventil je určený pre maximálny prevádzkový tlak 500 mbar a PN 6.
