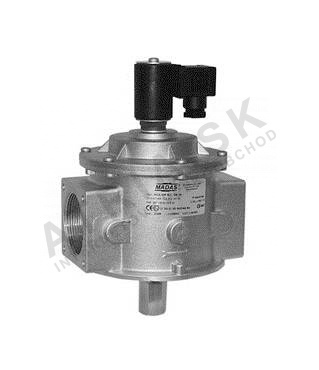

Elektromagnetický ventil závitový pre vykurovacie plyny - 1/2"; 500mbar; NC; mosadz

Podrobný popis

Elektromagnetické ventily sú zásadné komponenty v plynových vykurovacích systémoch, kde je potrebné spoľahlivé vypnutie v reakcii na riadiace signály alebo v prípade výpadku elektriny. Tento ventil sa často používa v domácnostných a komerčných vykurovacích inštaláciách, najmä v systémoch, kde musí byť dodávka plynu automaticky prerušená z dôvodov bezpečnosti alebo prevádzky. Inštalatéri pracujúci s plynovými kotlami, tepelnými pumpami alebo plynovými spotrebičmi nájdu tento ventil vhodný na integráciu do riadiacich obvodov, ktoré reagujú na detektory koncentrácie plynu alebo systémové chyby. Konfigurácia normálne uzavretá (NC) zabezpečuje, že ventil zostáva uzavretý v prípade absencie elektriny, čím poskytuje dodatočnú vrstvu bezpečnosti v prípade elektrického výpadku.

Korektná inštalácia a integrácia sú kritické pre zabezpečenie toho, že ventil funguje podľa očakávania. Ventil musí byť pripojený k riadiacej sústave, ktorá poskytne potrebné napätie 230 V striedavého prúdu a je kompatibilná s IP65 ratingom ventilu. Zvyčajne sa používa spolu s detektormi plynu a riadiacimi panelmi na riadenie toku plynu v reakcii na prostredné alebo systémové podmienky. Manuálna prekážka umožňuje dočasné otvorenie ventilu počas údržby alebo testovania, čím zabezpečuje flexibilitu v prevádzke systému.

Technické parametre

Materiál	Mosadzný OT 58 v súlade so STN EN 161 Poznámka
Prevádzková teplota	-20 °C
Nominálny tlak	PN 6
Hmotnosť	0,656 kg
Kód	CO02C008
Značka	IVAR

Ventil je vyrobený z mosadzného OT 58, ktorý vyhovuje požiadavkám STN EN 161, čím zabezpečuje trvanlivosť a odolnosť proti korózií v plynových prostrediach. Prevádzkuje sa v rozsahu teplôt od -20°C do +60°C a má nominálny tlakový rating PN 6. Maximálny pracovný tlak je 500 mbar, čo je dôležité pre určenie veľkosti ventilu tak, aby zodpovedal požiadavkám systému. Tieto parametre sú zásadné pre určenie kompatibility s existujúcimi plynovými systémami a zabezpečenie toho, že ventil dokáže vydržať očakávané zaťaženie bez poruchy.

Inštalácia a pripojenie

Inštalácia tohto ventilu vyžaduje pečlivú pozornosť k veľkosti a orientácii pripojení. Ventil má závit pre pripojenie 1/2 palca, a inštalatér musí zabezpečiť, že závity sú čisté a správne utiahnuté vhodným závitovým tesniacim materiálom alebo páskou. Ventil by mal byť namontovaný do pozície, ktorá umožňuje ľahký prístup k manuálnej prekážke a zabezpečuje, že smer toku zodpovedá návrhu systému. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, čo môže viesť k nesprávnemu tesneniu alebo prevádzke, a nedostatočné pripevnenie elektrických pripojení, čo môže spôsobiť prerušovanú prevádzku alebo nečinnosť v reakcii na riadiace signály.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný s plynovými systémami, ktoré pracujú v rámci špecifikovaných tlakových a teplotných rozsahov. Je navrhnutý na použitie s prirodzeným plynom (CO) a propánom (PB) a by mal byť integrovaný do riadiacich systémov, ktoré poskytujú potrebné napätie 230 V striedavého prúdu. K dodaniu systému môže byť potrebné pridať ďalšie komponenty, ako sú detektory plynu, riadiace panely a elektrické káble. Keďže nie sú uvedené žiadne alternatívne produkty, inštalatéri by mali zabezpečiť, že všetky elektrické a mechanické komponenty sú kompatibilné so špecifikáciami ventilu, aby sa predišlo prevádzkovým problémom.

Technický pozadie pre projektantov

Ventil pracuje na elektromagnetickom princípe, pričom energizovaná cievka generuje magnetické pole, ktoré otvorí ventil. Keď je odstránená energia, pružina vráti ventil do normálne uzavretej pozície. Mosadzné teleso poskytuje dobrú odolnosť proti korózií a opotrebeniu, čím je vhodný na dlhodobé použitie v plynových prostrediach. IP65 rating zabezpečuje, že ventil je chránený pred prachom a vodnými stredami, čo je dôležité pre inštalácie v oblastiach s potenciálnym vystavením vlhku. Výkon ventilu je ovplyvnený kvalitou elektrického napájania a integritou mechanických pripojení, ktoré musia byť udržiavané pre zabezpečenie spoľahlivej prevádzky v čase.

Údržba a prevádzka

Doprava ventilu by mala zahŕňať pravidelné skúmanie elektrických pripojení a mechanických komponentov pre zabezpečenie pokračujúcej prevádzky. Manuálna prekážka by mala byť občas testovaná pre overenie, že môže byť bez odporu ovládaná. V technických údajoch nie sú uvedené konkrétne intervaly údržby, ale akékoľvek známky úniku, nečinnosti otvorenia alebo zatvorenia alebo elektrických chýb by mali byť vyriešené okamžite. Pred vykonaním akýchkoľvek údržbových prác by mal byť ventil odpojený od elektrického napájania pre zabezpečenie bezpečnosti.

Často kladené otázky

Môže byť ventil použitý s 12 V napájaním?
Áno, ventil je dostupný s možnosťou 12 V napájania po požiadosti, hoci štandardná verzia je určená pre 230 V striedavého prúdu.

Je ventil vhodný pre použitie s propánom (PB)?
Áno, ventil je kompatibilný s prirodzeným plynom (CO) aj propánom (PB), ako je uvedené v technických údajoch.

Aký je maximálny pracovný tlak ventilu?
Ventil má maximálny pracovný tlak 500 mbar, ktorý musí byť zohľadnený pri návrhu a inštalácii systému.

Môže byť ventil manuálne otvorený?
Áno, ventil má manuálnu prekážku, ktorá umožňuje dočasné otvorenie bez elektrického napájania, čo je užitočné pre údržbu alebo testovanie.
