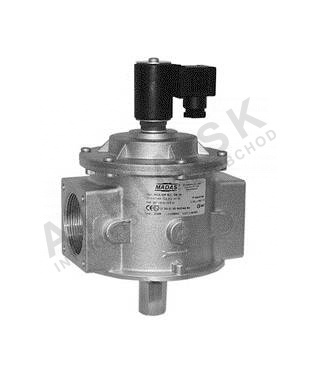

Elektromagnetický ventil závitový pre vykurovacie plyny - 1"; 500mbar; NC; mosadz

Podrobný popis

Elektromagnetické závitové ventily sú zásadné komponenty v plynných vykurovacích systémoch, kde je potrebná presná regulácia toku plynu. Tento ventil sa často používa v obytných a komerčných budovách pre centrálny systém vykurovania. Je bežne inštalovaný v systémoch, kde musí byť dodávka plynu prerušená v reakcii na signál z detektora koncentrácie plynu alebo počas výpadkov elektriny. Normálne uzavretá (NC) konfigurácia zabezpečuje, že ventil zostáva uzavretý v prípade absencie elektrického prúdu, čím poskytuje bezpečný mechanizmus pre kritické bezpečnostné inštalácie.

Inštalatéri a technici pracujúci na plynných vykurovacích systémoch musia zabezpečiť, že ventil je správne integrovaný do systému. Často sa používa spolu s detektormi plynu a riadiacimi jednotkami na automatizáciu vypnutia dodávky plynu v prípade úniku alebo poruchy systému. Ventil je vhodný na použitie s prirodzeným plynom (CO) a propánom (PB), čím je univerzálny pre rôzne typy paliva.

Technické parametre

Materiál	Mosadz OT 58 podľa STN EN 161 Poznámka
Pracovná teplota	-20 °C
Jmenovitý tlak	PN 6
Hmotnosť	0,858 kg
Kód	CO04C008
Značka	IVAR

Ventil je vyrobený z mosadze OT 58, ktorá vyhovuje požiadavkám STN EN 161, čím zabezpečuje trvanlivosť a odolnosť proti koróziu. Rozsah pracovnej teploty sa pohybuje od -20 °C do +60 °C, čím je vhodný na použitie v širokom rozsahu prostredí. Jmenovitý tlak PN 6 znamená, že ventil môže bezpečne spracovať tlak až do 6 bar pri štandardných pracovných teplotách. Tieto parametre sú kľúčové pre určenie vhodnosti ventilu pre konkrétne systémové podmienky a pre zabezpečenie správneho rozmerného a výberového procesu.

Inštalácia a pripojenie

Ventil sa inštaluje pomocou 1-palcového závitového pripojenia, ktoré musí byť správne utiahnuté, aby sa zabránilo únikom plynu. Je dôležité overiť, že systémový tlak nepresiahne 500 mbar, aby sa zabezpečila bezpečná prevádzka. Ventil je napájaný 230 V striedavého prúdu pri 50/60 Hz a vyžaduje napájanie so správnou ochranou obvodu. Počas inštalácie by sa mal manuálny prekryv otestovať, aby sa potvrdilo, že ventil môže byť otvorený manuálne v prípade noudu. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu ventilu, nedostatok zabezpečenia elektrických pripojení a nedbanlivé testovanie reakcie ventilu na výpadok elektriny.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný s systémami detekcie plynu a riadiacimi jednotkami, ktoré poskytujú potrebný elektrický signál na prevádzku ventilu. Je navrhnutý na integráciu do vykurovacích systémov, ktoré vyžadujú automatické vypnutie dodávky plynu v reakcii na bezpečnostné signály. Počas inštalácie je dôležité zabezpečiť, že riadiaci systém je správne nakonfigurovaný na odoslanie vhodného signálu ventilu. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale ventil môže byť objednaný s alternatívnymi možnosťami napájania, ako sú 12 V alebo 24 V/50 Hz, po vyžiadosti.

Technický pozadie pre projektantov

Ventil pracuje na elektromagnetickom princípe, kde elektrický signál napája cievku, čím vytvorí magnetické pole, ktoré otvorí ventil. Normálne uzavretá konfigurácia znamená, že ventil zostáva uzavretý, pokiaľ nie je cievka napájaná. Mosadzná konštrukcia poskytuje dobrú mechanickú pevnosť a odolnosť proti opotrebeniu, zatiaľ čo klasifikácia IP65 zabezpečuje ochranu proti prachu a vniknutiu vody. Ventil je navrhnutý na integráciu do plynových dodávkových ciest, kde môže byť riadený diaľkovým signálom. Životnosť ventilu je ovplyvnená frekvenciou prevádzky, kvalitou elektrického napájania a stavom plynov, ktoré sa riadia. Správny návrh systému a údržba sú zásadné pre zabezpečenie dlhodobej spolehlivosti a výkonu.

Služba a prevádzka

Ventil vyžaduje pravidelné prehliadky, aby sa zabezpečilo, že funguje správne. Manuálny prekryv by mal byť pravidelne testovaný, aby sa potvrdilo, že môže byť prevádzkovaný v nouzi. Elektrické pripojenia by mali byť kontrolované na známky opotrebenia alebo poškodenia a ventil by mal byť testovaný za normálnych pracovných podmienok, aby sa overila jeho reakcia na riadiaci signál. V technických údajoch nie sú uvedené konkrétne intervaly údržby, ale odporúča sa pravidelná kontrola, aby sa udržiavala bezpečnosť a výkon systému.

Často kladené otázky

Môže sa tento ventil použiť s 24 V napájaním?
Áno, ventil môže byť dodaný s 24 V/50 Hz napájaním po vyžiadosti, ale štandardná verzia je určená pre 230 V striedavého prúdu.

Je ventil vhodný na použitie s propánom (PB)?
Áno, ventil je kompatibilný s prirodzeným plynom (CO) aj propánom (PB), čím je vhodný pre rôzne typy paliva.

Aký je maximálny pracovný tlak ventilu?
Ventil je určený pre maximálny pracovný tlak 500 mbar, ktorý nesmie byť prekročený počas inštalácie alebo prevádzky.

Môže sa ventil otvoriť manuálne?
Áno, ventil má manuálny prekryv, ktorý umožňuje jeho otvorenie v prípade noudu alebo výpadku elektriny.
