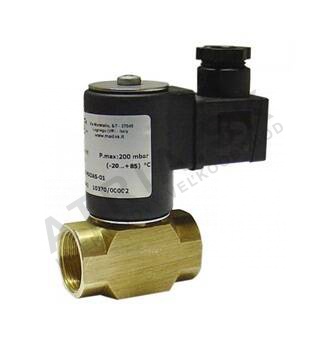

Elektromagnetický ventil závitový pre vykurovacie plyny - 3/4"; bez prúdu zatvorené

Podrobný popis

Elektromagnetické ventily zohrávajú kľúčovú úlohu v priemyselných a obytných vykurovacích aplikáciách, kde je presné riadenie plynných médií nevyhnutné. Tento model sa často používa v kotlových systémoch, plynových vykurovacích zariadeniach a priemyselných plynových liniách, kde bezpečnosť a spolehlivosť sú kľúčové. Ventil zabezpečuje, že cievka toku je uzavretá v prípade absencie elektrického napájania, čo ho robí ideálnym pre integráciu s plynovými detektormi alebo systémami nouzového vypnutia. Je špeciálne vhodný pre prostredia, kde médiá zahŕňajú prirodzený plyn, oxid uhoľnatý alebo zmesi propán-butánu.

Inštalácia zvyčajne zahŕňa pripojenie ventilu do potrubného systému pomocou štandardných závitových spojení. Ventil je navrhnutý na použitie v uzavretých priestoroch, ako sú strojové miestnosti alebo technické zóny, kde plynové lúče prebiehajú medzi zariadeniami a skladovacími nádržami. Často je súčasťou väčších systémov, ktoré zahŕňajú regulátory tlaku, prúdomery a ovládacie panely. Kompaktný dizajn ventilu umožňuje jednoduchú integráciu do úzkyh priestorov bez potreby rozsiahlych úprav stávajúcej infraštruktúry.

Technické parametre

Materiál	Mesiernik OT 58 podľa STN EN 161
Hmotnosť	0,517 kg
Kód	EVO03008
Značka	IVAR

Rozsah prevádzkovej teploty -20°C až +60°C zabezpečuje vhodnosť pre obytné aj poliexteriérové prostredia. Maximálny pracovný tlak 200 mbar je kľúčovým faktorom pri rozmerovaní systému, čo zaručuje kompatibilitu s nízkonapäťovými plynovými systémami. Napájacie napätie 230 V striedavého prúdu musí byť overené vzhľadom na miestnu elektrickú infraštruktúru pred inštaláciou. IP65 klasifikácia potvrdzuje prachotesnosť a odolnosť proti pršaniu, čo robí ventil vhodným pre neponorové, ale vystavené podmienky.

Inštalácia a pripojenie

Pred inštaláciou overte, či je ventil kompatibilný s materiálom potrubia a či nominálny priemer zodpovedá požiadavkám systému. Pripojenie 3/4 palca vyžaduje závitový pripojovací koniec, buď samči, alebo samicí, v závislosti od konfigurácie systému. Na utiahnutie spojenia použite kľučku, ale vyhýbajte sa preťaženiu, aby ste zabránili poškodeniu závitov. Uistite sa, že ventil je namontovaný v pozícii, ktorá umožňuje ľahký prístup pre kontrolu a údržbu. Častou chybou je nedbanlivé potvrdenie polarity elektrického pripojenia, čo môže viesť k nesprávnemu prevádzkovaniu. Vždy po inštalácii manuálne otestujte ventil, aby ste sa uistili, že sa otvára a zatvára správne v normálnych aj beznapájaných podmienkach.

Kompatibilita a príslušenstvo

Tento ventil je určený na použitie s plynovými detektormi, ovládacími panelmi a nouzovými vypínacími systémami, ktoré pracujú na 230 V striedavého prúdu. Pre systémy vyžadujúce 12 V alebo 24 V jednosmerného prúdu je potrebné objednať iný model osobitne. Pre základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, hoci tlakomér a prúdomer môžu byť odporúčané na monitorovanie výkonu systému. Súvisiace produkty zahŕňajú ďalšie elektromagnetické ventily značky IVAR s rôznymi výkonovými hodnotami alebo typmi pripojení.

Technický pozadie pre projektantov

Ventil pracuje pomocou elektromagnetického cievka, ktoré aktivuje tyčový mechanizmus na otvorenie alebo uzavretie tokovej cesty. Hlavné teleso z mesiernika, vyrobené z OT 58 zliatiny podľa STN EN 161, poskytuje odolnosť proti koróziu a opotrebeniu spôsobenému plynnými médiami. Funkcia normálne uzavreté (NC) zabezpečuje, že systém zostáva uzavretý počas výpadkov elektriny alebo v reakcii na signály z vonkajších snímačov. Integrácia ventilu do ovládacieho systému závisí od signálového vstupu z detektora koncentrácie plynu alebo nouzového vypínacieho obvodu. Dlhodobý výkon je ovplyvnený čistotou plynového toku a frekvenciou cyklov pohybu.

Údržba a prevádzka

Pravidelná údržba by mala zahŕňať vizuálne kontroly na známky korózie alebo mechanického poškodenia. Periodicky skontrolujte elektrické pripojenia, aby ste zabezpečili pevné spojenie a správnu polaritu. V technických dokumentoch nie sú špecifikované plánované intervaly údržby. Ak ventil nesprávne reaguje na ovládacie signály, vypnite napájanie a skontrolujte cievko a vnútorné komponenty na chyby. V prípade blokáže alebo úniku by mal byť ventil odstránený a skontrolovaný na prítomnosť nečistôt alebo opotrebenia.

Často kladené otázky

Môže byť ventil použitý s 24 V zdrojom?
Áno, ale model s 24 V prevádzkou musí byť objednaný osobitne. Tento produkt je určený len pre 230 V.

Je ventil vhodný pre inštaláciu na vonkajších priestoroch?
Áno, za predpokladu, že je chránený pred priamym dažďom a extrémnym počasím. IP65 klasifikácia umožňuje jeho použitie v poliexteriérových miestach.

Vyžaduje ventil samostatný regulátor tlaku?
Nie priamo, ale systém musí byť navrhnutý tak, aby udržiaval pracovný tlak pod 200 mbar, aby bol zabezpečený správny výkon.

Ako sa ventil správa počas výpadku elektriny?
Ventil sa automaticky vráti do uzavretej pozície, keď sa stráca napájanie, čím sa zabezpečuje bezpečnosť systému v nouzových situáciách.
