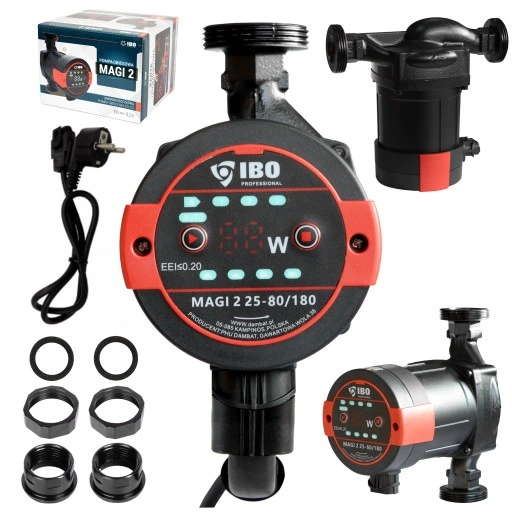

Elektronické obehové čerpadlo MAGI 25-80/180

Podrobný popis

Elektronické cyrkulácie sú základné komponenty moderných vykurovacích a vodných systémov, ktoré zabezpečujú efektívne pohyb tekutín a vyváženie systému. IBO MAGI 25-80/180 je navrhnutý na použitie v bytových a priemyselných aplikáciách, vrátane centrálnych vykurovacích systémov, obvodov teplej vody a klimatických systémov. Inštalatéri často stretávajú túto typ cyrkulácie v systémoch vyžadujúcich premenné prietoky a príslušné nastavenia tlaku. Kompaktné rozmery a 230 V prevádzka robia z cyrkulácie vhodný príklad pre integráciu do širokého rozsahu konfigurácií systémov, vrátane tých so spúšťaním v noci a premennými teplotami potrubia.

8 režimov prevádzky umožňujú presnú kontrolu a prispôsobenie rôznym požiadavkám systému. Cyklická je zvlášť užitočná v systémoch s konštantnou teplotou a premenným prietokom, alebo v tých, ktoré vyžadujú proporcionálne kúrebné krivky. MAGI 25-80/180 je tiež vhodný pre priemyselné cyrkulácie a systémy teplej vody. Vnorený regulátor rozdielového tlaku a magnetický motor zabezpečujú dlhodobú efektívnosť a spoľahlivosť, čím sa stáva univerzálnym riešením pre rôzne aplikácie.

Technické parametre

EAN	5903887214681
Dĺžka napájacieho kábla (m)	1,2
Maximálny prietok (l/min)	90
Napätie čerpadla (V)	230 V
Rozmery V x Š x H (cm)	15,6x18x9,9
Hlava čerpadla (m)	8
Hmotnosť	3,4 kg
Kód	PR_39088
Značka	IBO

Cyklická má maximálny prietok 90 l/min a hlavu 8 m, čo z nej robí vhodný príklad pre systémy vyžadujúce stredný až vysoký prietok. Napájanie 230 V je štandardné pre jednofázové elektrické systémy v Európe. Dĺžka napájacieho kábla 1,2 m umožňuje flexibilnú inštaláciu v blízkosti zdroja. Kompaktné rozmery (15,6 x 18 x 9,9 cm) a hmotnosť 3,4 kg z nej robí vhodný príklad pre úzke priestory a ľahké manipulovanie počas inštalácie. Tieto parametre sú základné pre určenie veľkosti čerpadla tak, aby zodpovedal hydraulickým požiadavkám systému a zabezpečil kompatibilitu s existujúcou elektrickou a potrubnou infraštruktúrou.

Inštalácia a pripojenie

Inštalácia IBO MAGI 25-80/180 vyžaduje pečlivé plánovanie, aby sa zabezpečila správna orientácia a pevné pripevnenie. Cyklická by mala byť inštalovaná v mieste, ktoré umožňuje ľahký prístup na údržbu a kontrolu. Pripojenia na vstup a výstup sú rozmerovo prispôsobené systému a čerpadlo by malo byť namontované v horizontálnej polohe, aby sa predišlo zachyteniu vzduchu. 1,2 m napájacie káblo by mali byť prevedené do dedikovanej elektrickej siete s vhodnou ochranou. Pred spustením by inštalatér mal overiť správnu orientáciu čerpadla a zabezpečiť, že smer prietoku zodpovedá návrhu systému. Bežné chyby inštalácie zahŕňajú nesprávne uhol montáže, nedostatočné tesnenie pripojení a nedostatočné zaradenie čerpadla do smeru prietoku systému.

Kompatibilita a príslušenstvo

IBO MAGI 25-80/180 je kompatibilný so štandardnými vykurovacími a vodnými systémami, ktoré pracujú na 230 V. Môže byť integrovaný do systémov s proporcionálnymi kúrebnými krivkami alebo konštantnými nastaveniami tlaku, v závislosti od vybraného režimu prevádzky. Čerpadlo je navrhnuté na prácu so štandardnými veľkosťami potrubia a príslušenstvom, a balenie zahŕňa sadu montážnych príslušenstiev a adaptéru pre pripojenie kábla. Pre systémy vyžadujúce dodatočnú kontrolu alebo monitorovanie môžu byť potrebné externé senzory alebo ovládače. Inštalatéri by mali zabezpečiť, že čerpadlo je kompatibilné s logikou systému a že všetky elektrické pripojenia vyhovujú miestnym predpisom.

Technický pozadie pre projektantov

IBO MAGI 25-80/180 pracuje na magnetickom motore so zabudovaným regulátorom rozdielového tlaku, ktorý automaticky prispôsobuje efektívnosť čerpadla podľa požiadaviek systému. Tento dizajn zabezpečuje energiou efektívnosť a znižuje opotrebenie čerpadla. Obal čerpadla je vyrobený z odolných materiálov, ktoré odolávajú korózií a mechanickému stresu, čím je vhodný pre dlhodobé použitie v rôznych prostrediach. Čerpadlo je integrované do systému cez štandardné pripojenia potrubia a je ovládané cez zabudované režimy prevádzky. Celková efektívnosť systému a životnosť čerpadla sú ovplyvnené faktormi ako teplota tekutiny, tlak systému a frekvencia zmeny režimov. Správne vyváženie systému a pravidelná údržba sú základné pre optimálne výkon.

Údržba a prevádzka

IBO MAGI 25-80/180 vyžaduje minimálnu údržbu vďaka svojmu odolnému dizajnu a samo-regulujúcim vlastnostiam. Zabudovaný displej poskytuje rebríčkové informácie o spotrebe energie, ktoré môžu byť použité na monitorovanie výkonu a identifikáciu potenciálnych problémov. Počas bežných inšpekcií by inštalatéri mali skontrolovať známky opotrebenia na obale čerpadla, overiť integritu elektrických pripojení a zabezpečiť, že smer prietoku je správny. Režimy prevádzky čerpadla môžu byť prispôsobené podľa potrieb systému. Žiadne konkrétne intervaly údržby nie sú uvedené v technických údajoch, ale pravidelné kontroly sú odporúčané pre zabezpečenie pokračujúcej spoľahlivosti.

Často kladené otázky

Môže byť MAGI 25-80/180 použitý v systéme s premennou teplotou potrubia?
Áno, čerpadlo podporuje systémy s premennou teplotou potrubia. Má režimy prevádzky, ktoré umožňujú proporcionálne kúrebné krivky a konštantné nastavenia tlaku, čím je vhodný pre takéto aplikácie.

Je čerpadlo vhodné na použitie v systéme teplej vody?
Áno, čerpadlo je vhodné pre systémy teplej vody. Môže byť použitý v kombinácii s kotlom alebo teplovodným systémom na zabezpečenie efektívnej cyrkulácie teplej vody v systéme.

Aký je maximálny prietok čerpadla?
Čerpadlo má maximálny prietok 90 l/min, čo je vhodné pre systémy vyžadujúce stredný až vysoký prietok.

Môže byť čerpadlo ovládané externálne?
Hoci čerpadlo má 8 zabudovaných režimov prevádzky, nepodporuje externé vstupy na ovládanie. Akákoľvek externá kontrola by vyžiadala dodatočné hardvérne alebo integráciu do logiky systému.
