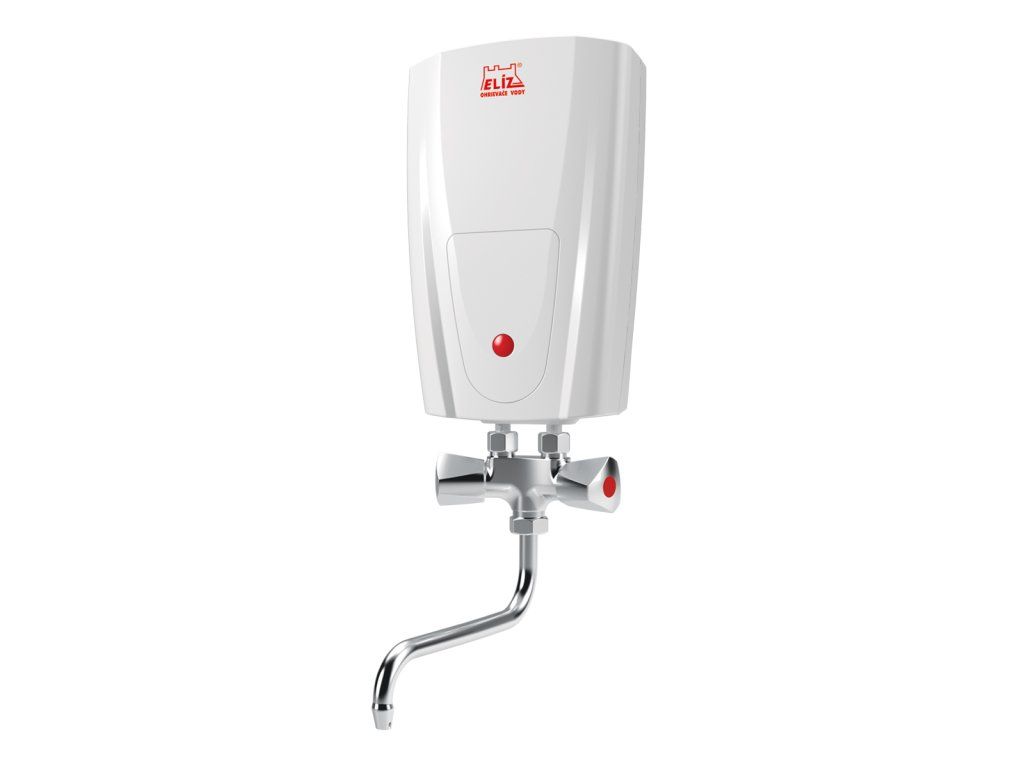

ELÍZ EL 41

Podrobný popis

Prietokové ohrievače vody ako ELIZ EL 41 sa často používajú v obytných a malých komerčných aplikáciách, kde je potrebný okamžitý prístup k teplej vode. Inštalatéri často stretávajú tieto jednotky v kuchynách, kúpeľoch alebo v miestnostiach na pranie v domoch, chatách a sociálnych zariadeniach bez centrálnych systémov teplej vody. ELIZ EL 41 je navrhnutý pre nízkonapäťové, nepresurizované systémy a vyžaduje výhradný bod odbertu vody. Je zvyčajne inštalovaný nad umývadlom alebo kuchynským umývadlom, kde je priamo pripojený k zásobe studenej vody a riadený špeciálne navrhnutým ventilom. Systém funguje bez potreby zásobníkov alebo dodatočnej regulácie tlaku, čo z neho robí vhodný riešenie pre jednoduché a lacné zásoby teplej vody.

Nie je určený pre súčasné viacnásobné odbery alebo vysokovýkonové aplikácie. Ohrev musí byť používaný spolu s dodaným nízkonapäťovým ventilovým zariadením, ktoré zabráni nesprávnemu fungovaniu a zabezpečí bezpečné a efektívne výkon. Kompaktná veľkosť a ľahký dizajn umožňujú jednoduché montovanie a minimálne požiadavky na priestor. Zatavený ohrevový prvok znižuje riziko tvorby vodnatého kameňa a bublinovania vody, čo prispieva k dlhodobému spolehlivosti a jednoduchému údržbe.

Technické parametre

Výkon 3500 W označuje maximálny vstup energie pre ohrev vody za normálnych podmienok. Napätie 230 V je štandardné pre jednofázové domáce systémy vo väčšine európskych krajín. Ochrana IP 24 znamená, že jednotka je chránená pred pevnými objektmi väčšími ako 1 mm a rozpršenou vodou, čo z nej robí vhodný pre využitie vo vnútri, ale nie pre vonkajšie alebo vysokomokré prostredia. Pripojenie vody 1/2 palca je typické pre štandardné potrubné prípojky a minimálny aktivizačný tlak 2 bar zabezpečuje spolehlivé fungovanie po spustení toku. Teplotný fúz a zatavený ohrevový prvok prispievajú k bezpečnosti a odolnosti jednotky, najmä v oblastiach s tvrdou vodou alebo kolísaním tlaku vody.

Inštalácia a pripojenie

Inštalácia ELIZ EL 41 zahŕňa pripevnenie jednotky nad určený bod odbertu pomocou dodaných montážnych závitov. Vstup vody je pripojený k zásobe studenej vody pomocou 1/2 palcového závitového pripojenia a výstup je pripojený k nízkonapäťovému ventilovému zariadeniu. Elektrické napájanie musí byť pripojené k 230 V obvodu so 16 A fúzom a kábel by mal byť umiestnený mimo bodov kontaktu s vodou. Zemná pripojenie je nevyhnutné pre dodržiavanie elektrických bezpečnostných štandardov. Jednotka musí byť prevádzkovaná výhradne s dodaným nízkonapäťovým ventilom, aby sa zabezpečila správna regulácia toku a zabránilo poškodeniu vnútorných komponentov.

Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu ventilu, nedostatočné pripevnenie jednotky alebo použitie nekompatibilných ventilových zariadení. Je dôležité overiť, že zásoba vody vyhovuje minimálnemu aktivizačnému tlaku 2 bar a že elektrický obvod je správne vybavený. Jednotka by mala byť namontovaná vertikálne a umiestnená tak, aby kábel nevisel voľne alebo nevytváral riziko prepadnutia. Po inštalácii by mala byť vykonaná testovacia skúška toku, aby sa potvrdilo, že ohrev sa zapína a vypína správne pri otváraní a zatváraní ventilu.

Kompatibilita a príslušenstvo

ELIZ EL 41 je špecificky navrhnutý na prácu s zahrnutým nízkonapäťovým ventilovým zariadením. Tento ventil musí byť použitý pre všetky inštalácie, aby sa zabezpečila správna funkcia a udržiavanie bezpečnostných funkcií jednotky. Ohrev je kompatibilný so štandardnými domácimi zásobami vody a nepotrebuje dodatočnú reguláciu tlaku alebo expanzné nádoby. Na základnú funkciu nie sú potrebné ďalšie príslušenstvo a jednotka je dodávaná s 110 cm napájacím káblom s káblom, pripraveným na pripojenie k štandardnému zásuvke. Je dôležité zabezpečiť, že inštalácia je vo voľne od prílietajúcej vlhkości a že elektrické napájanie vyhovuje miestnym predpisom.

Technický pozadie pre projektantov

ELIZ EL 41 funguje na princípe prietokového ohrevu, kde voda je ohrievaná pri prechádzaní jednotkou. Zatavený ohrevový prvok je navrhnutý tak, aby odolával tvorbe vodnatého kameňa a efektom bublinovania, čo zabezpečuje konzistentný výkon aj v oblastiach s tvrdou vodou. Termálny fúz a systém regulácie teploty jednotky pomáhajú predchádzať prehrievaniu a udržiavať bezpečné pracovné podmienky. Nízkonapäťový dizajn umožňuje integráciu do existujúcich potrubných systémov bez potreby dodatočných tlakových zosilňovačov alebo zásobníkov. Kompaktné rozmery a ľahká konštrukcia z nej robia vhodný pre inštaláciu v úzky priestor a obmedzujú dopad na celkový systém rozloženia. Dlhodobá účinnosť a životnosť závisia od udržiavania správneho tlaku vody, vyhýbania sa nadmernému toku a pravidelnej kontroly ventilu a elektrických pripojení.

Služba a prevádzka

ELIZ EL 41 vyžaduje minimálnu údržbu vďaka zatavenému ohrevovému prvku a integrovaným bezpečnostným funkciám. Pravidelné kontroly by mali zahŕňať overenie, že tlak vody zostáva v akceptovateľnom rozsahu a že ventilové zariadenie funguje správne. Indikátor poskytuje vizuálny potvrdenie aktívneho ohrevu a akékoľvek nepravidelnosti v prevádzke by mali vyvolať ďalšiu kontrolu. Jednotka zahŕňa termálny fúz, ktorý môže byť resetovaný, ak sa spustí kvôli prehrievaniu. V technických dokumentoch nie sú špecifikované plánované intervály údržby a jednotka je navrhnutá pre nepretržitú prevádzku za normálnych podmienok. V prípade poruchy by mala byť jednotka odpojená od elektrického napájania a preverená kvalifikovaným technikom.

Často kladené otázky

Môže byť ELIZ EL 41 pripojený k štandardnej zásobe studenej vody?
Áno, ELIZ EL 41 je navrhnutý na použitie so štandardnou zásobou studenej vody, poskytuje minimálny aktivizačný tlak 2 bar. Nepotrebuje samostatný systém teplej vody alebo tlakový zosilňovač.

Je ELIZ EL 41 vhodný pre súčasné použitie na viacerých výstupoch?
Nie, ELIZ EL 41 je určený len pre jediný bod používania. Nepodporuje súčasné viacnásobné odbory alebo vysokovýkonové aplikácie kvôli svojmu nízkonapäťovému dizajnu.

Môže byť ELIZ EL 41 použitý s iným ventilom ako ten dodaný?
Nie, ELIZ EL 41 musí byť použitý s dodaným nízkonapäťovým ventilovým zariadením. Použitie iného ventilu môže ohroziť výkon a bezpečnostné funkcie jednotky.

Čo mám robiť, ak sa ohrev prestane fungovať počas používania?
Ak sa ohrev prestane fungovať, odpojte napájanie a skontrolujte tlak vody a fungovanie ventilu. Termálny fúz sa mohol spustiť kvôli prehrievaniu a môže byť resetovaný, ak je to potrebné. Ak problém pretrváva, kontaktujte kvalifikovaného technika pre ďalšiu pomoc.
