ELÍZ ELX 10

Podrobný popis

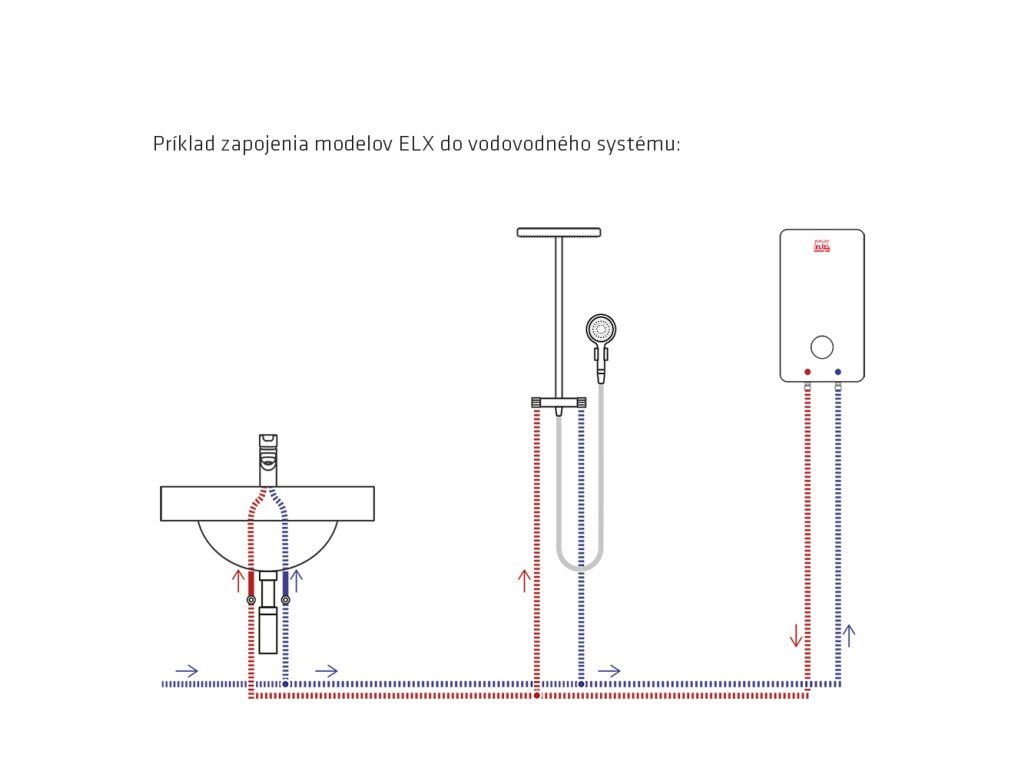

Kompaktné náporové vodovzdušné ohrevače ako ELIZ ELX 10 sa často používajú v obytných a komerčných priestoroch, kde je potrebná teplá voda na požiadanie. Inštalatéri často integrujú tieto jednotky do vodovodných systémov, aby slúžili viacerým výtokom, ako sú kuchynské umývadlá, kúpeľové nádrže a sprchovacie kúpele. Tieto systémy sú ideálne pre aplikácie, kde je obmedzený priestor a je potrebná nepretržitá dodávka teplej vody bez potreby veľkých nádrží na ukladanie. ELIZ ELX 10 je zvlášť vhodný pre kompaktné inštalácie, kde sú potrebné hydraulické spínanie a presná regulácia teploty.

Inštalácia ELIZ ELX 10 vyžaduje pečlivé plánovanie, aby sa zabezpečila kompatibilita s existujúcim vodovodným a elektrickým systémom. Jednotka musí byť pripojená k trojfázovému napätiu 400 V a integrovaná do vodovodného obvodu s minimálnym prúdom 2,2 l/min, aby sa aktivizoval proces ohrevu. Kompaktné rozmery (200 x 350 x 120 mm) zaručujú, že je vhodná na montáž na stenu v úzky priestor, napríklad pod umývadlom alebo v technickej miestnosti.

Technické parametre

Technické parametre ELIZ ELX 10 sú zásadné pre správne rozmernovanie a integráciu do systému. Výkon 10 kW zabezpečuje rýchly ohrev vody, zatiaľ čo hydraulický mechanizmus spínanie aktivuje ohrevový prvok len vtedy, keď je detekovaný prúd vody. Ochrana IP 24 poskytuje ochranu pred prachom a rozpršenou vodou, čo zaručuje vhodnosť pre použitie v mokrých prostrediach. Maximálny pracovný tlak 1,0 MPa a minimálny 0,1 MPa musia byť zohľadnené pri pripojení k dodávke vody, aby sa zabezpečila stabilná prevádzka.

Inštalácia a pripojenie

Inštalácia ELIZ ELX 10 zahŕňa pripevnenie jednotky na stenu pomocou poskytnutého šablóny a pripojenie dodávky vody cez závitové pripojenie 1/2 palca. Jednotka musí byť pripojená k trojfázovému napätiu 400 V s poistkou 3 x 16 A. Je dôležité overiť, že tlak vody v systéme je v určenom rozsahu (0,1–1,0 MPa), aby sa predišlo poškodeniu jednotky. Je vyžadovaný minimálny prúd vody 2,2 l/min na aktiváciu procesu ohrevu. Bežné chyby inštalácie zahŕňajú nesprávne elektrické zapojenie a nedostatok ohľadu na vyžadovaný minimálny prúd vody, čo môže viesť k nesprávnej prevádzke alebo poškodeniu jednotky.

Kompatibilita a príslušenstvo

ELIZ ELX 10 je kompatibilný so štandardnými vodovodnými systémami a môže byť integrovaný do viacvýstupových systémov dodávky vody. Odporúča sa použiť dedikovanú poistku a zabezpečiť, že elektrická dodávka vyhovuje požiadavkám. S jednotkou nie sú dodávané žiadne príslušenstvo, preto inštalatéri musia zabezpečiť, že všetky potrebné komponenty, ako je napájacie káble, sú zakúpené osobitne. Jednotka nie je kompatibilná s inými modelmi alebo príslušenstvom uvedeným v rozsahu produktov.

Technický pozadie pre projektantov

ELIZ ELX 10 pracuje pomocou elektronického riadiaceho systému, ktorý riadi proces ohrevu na základe prúdu vody a teploty. Jednotka používa mikroprocesor na monitorovanie prúdu vody a prispôsobenie výkonu, aby sa udržiavala konštantná teplota na výstupe. Ohrevový prvok je vysokokvalitný, neizolovaný ohrevový telo, ktoré zabezpečuje efektívny prenos tepla. Účinnosť systému je ovplyvnená tlakom vody, prúdom vody a okolitou teplotou. Jednotka je navrhnutá tak, aby sa bezproblémovo integrovala do existujúcich vodovodných systémov a môže byť použitá v jednovýstupových aj viacvýstupových aplikáciách.

Servis a prevádzka

Pravidelný servis ELIZ ELX 10 zahŕňa kontrolu elektrických pripojení a zabezpečenie, že tlak vody zostáva v určenom rozsahu. Jednotka je vybavená dvojstupňovým termálnym ochranným systémom, ktorý zabráni prehrievaniu a umožní automatické resetovanie po poruche. V technickej dokumentácii nie sú uvedené konkrétne intervaly servisu, ale odporúča sa pravidelne preverovať jednotku na známky opotrebenia alebo poškodenia. Ochrana IP 24 zabezpečuje, že jednotka je chránená pred prachom a rozpršenou vodou, ale nemala by byť inštalovaná v oblastiach s vysokou vlhkosťou alebo priamym kontaktom s vodou.

Často kladené otázky

Môže byť ELIZ ELX 10 inštalovaný do viacvýstupového systému dodávky vody?
Áno, ELIZ ELX 10 je navrhnutý pre inštaláciu do vodovodných systémov, ktoré slúžia viacerým výtokom, ako sú umývadlá, kuchynské nádrže a sprchovacie kúpele. Mechanizmus hydraulického spínania jednotky zabezpečuje, že proces ohrevu sa aktivizuje len vtedy, keď je voda pretekajúca cez systém.

Aký minimálny prúd vody je potrebný na aktiváciu ohrevového prvku?
Minimálny prúd vody potrebný na aktiváciu ohrevového prvku je 2,2 l/min. Ak sa prúd vody zníži pod túto hranicu, proces ohrevu sa neaktivizuje, aby sa predišlo poškodeniu jednotky.

Je ELIZ ELX 10 vhodný pre použitie v systémoch s vysokým tlakom vody?
ELIZ ELX 10 má maximálny pracovný tlak 1,0 MPa. Je dôležité zabezpečiť, že tlak vody v systéme nepresiahne túto hranicu, aby sa predišlo poškodeniu jednotky.

Môže byť teplota vody upravená?
Áno, ELIZ ELX 10 má dotykový displej LCD, ktorý umožňuje presnú reguláciu teploty. Mikroprocesor neustále monitoruje teplotu vody a prispôsobuje výkon, aby sa udržiavala požadovaná teplota na výstupe.
