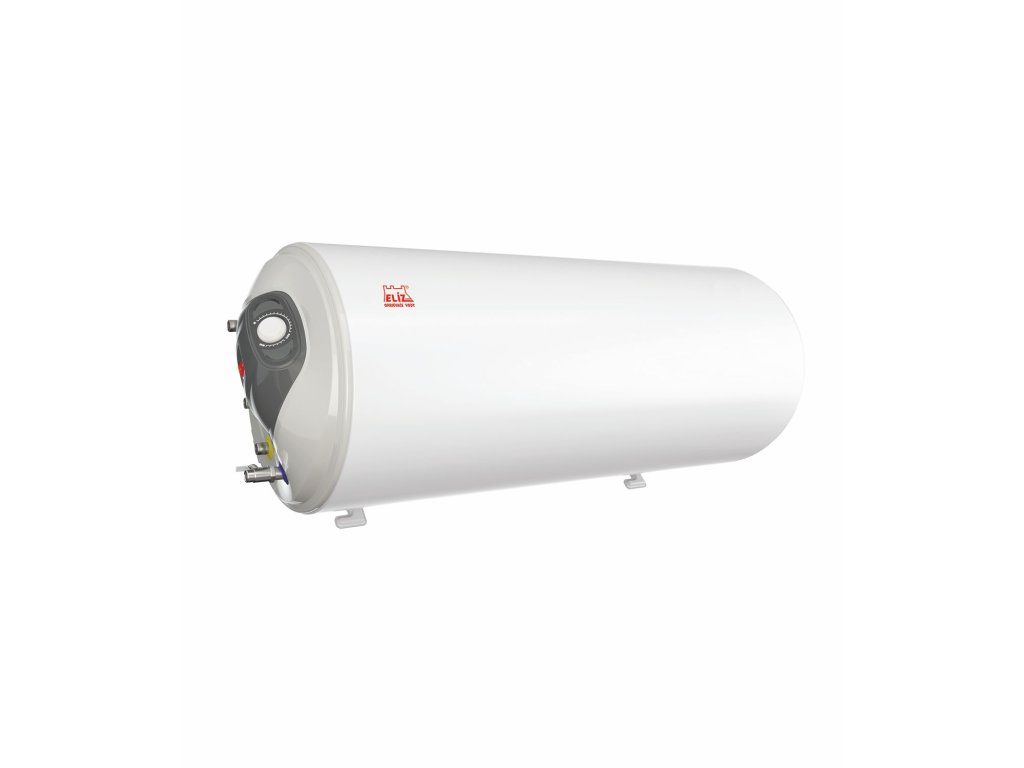

ELÍZ EURO 120 XTL

Podrobný popis

Kombinované ohrevné kotly sú základné komponenty v bytových a komerčných systémoch teplé vody, najmä v inštaláciách, kde je prítomný aj systém centrálnych kúrení. ELÍZ EURO 120 XTL je navrhnutý pre stenovú montáž a často sa používa v domoch, kanceláriách a podobných aplikáciách, kde je potrebná spoľahlivá dodávka teplej vody. Je vhodný pre systémy s integráciou do centrálnych kúrení, poskytujúc domáce teplú vodu aj podporu kúrenia priestorov. Inštalatéri musia zabezpečiť správne rozmery a polohu, aby vyhovovali požiadavkám pripojených výtokov a udržiavali efektívnosť systému.

Pri inštalácii ELÍZ EURO 120 XTL umožňuje horizontálny dizajn úsporné umiestnenie a pripojenia na ľavej strane zjednodušujú inštaláciu. Ohrevný kotol je určený na použitie v systémoch s maximálnym tlakom 6 bar a musí byť integrovaný s centrálnym kúrením, ak má byť tyč použitá. Elektrický ohrevný prvok a tyč pracujú nezávisle, čo umožňuje flexibilný provoz v závislosti od konfigurácie systému a dostupnosti energie.

Technické parametre

Technické parametre ELÍZ EURO 120 XTL sú kľúčové pre správne rozmery systému a kompatibilitu. 2000 W elektrický ohrevný prvok zabezpečuje rýchly ohrev vody z 12 na 65°C za 3,8 hodiny. 17 kW tyč umožňuje integráciu do centrálnych kúrení, poskytujúc dodatočný zdroj tepla. 1/2 palca pripojenia pre vodu a tyč musia byť zhodné s príslušenstvom v systéme. IP24 klasifikácia zabezpečuje ochranu pred prachom a rozpršovaním vody, čo z nej robí vhodný pre inštaláciu vo vnútri. 33 mm polyuretánová izolácia znižuje straty tepla a prispieva k energetickej účinnosti.

Inštalácia a pripojenie

Inštalácia ELÍZ EURO 120 XTL vyžaduje stenovú montáž pomocou poskytnutého držiaka. Ohrevný kotol musí byť umiestnený horizontálne, so všetkými pripojeniami na ľavej strane. 1/2 palca vstup a výstup pre vodu by mali byť pripojené k studenej a teplej vodovode. Tyč musí byť pripojená k systému centrálnych kúrení pomocou 1/2 palca príslušenstva. Je dôležité overiť, že systémový tlak nepresahuje 6 bar a že elektrické napájanie zodpovedá požiadavkám 230 V, 10 A. Je zahrnutá bezpečnostná klapka a uzávierka, ale inštalatér musí zabezpečiť správne odvádzanie a vyvzdušnenie. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, nesprávne typy závitov a nedostatočné pripevnenie držiaka.

Kompatibilita a príslušenstvo

ELÍZ EURO 120 XTL je kompatibilný s systémami centrálnych kúrení, ktoré môžu dodávať teplú vodu do tyče. Nie je kompatibilný s systémami, ktoré vyžadujú vysoký tlak alebo vysokú teplotu mimo špecifikovaných limitov. Ohrevný kotol zahŕňa bezpečnostnú klapku, uzávierku a držiak, ale žiadne ďalšie príslušenstvo nie je zahrnuté. Inštalatéri by mali zabezpečiť, že centrálny kotol je kompatibilný s tyčou a že elektrický systém dokáže podporiť 2000 W ohrevný prvok. Žiadne príbuzné produkty nie sú uvedené pre túto verziu.

Technický pozadie pre projektantov

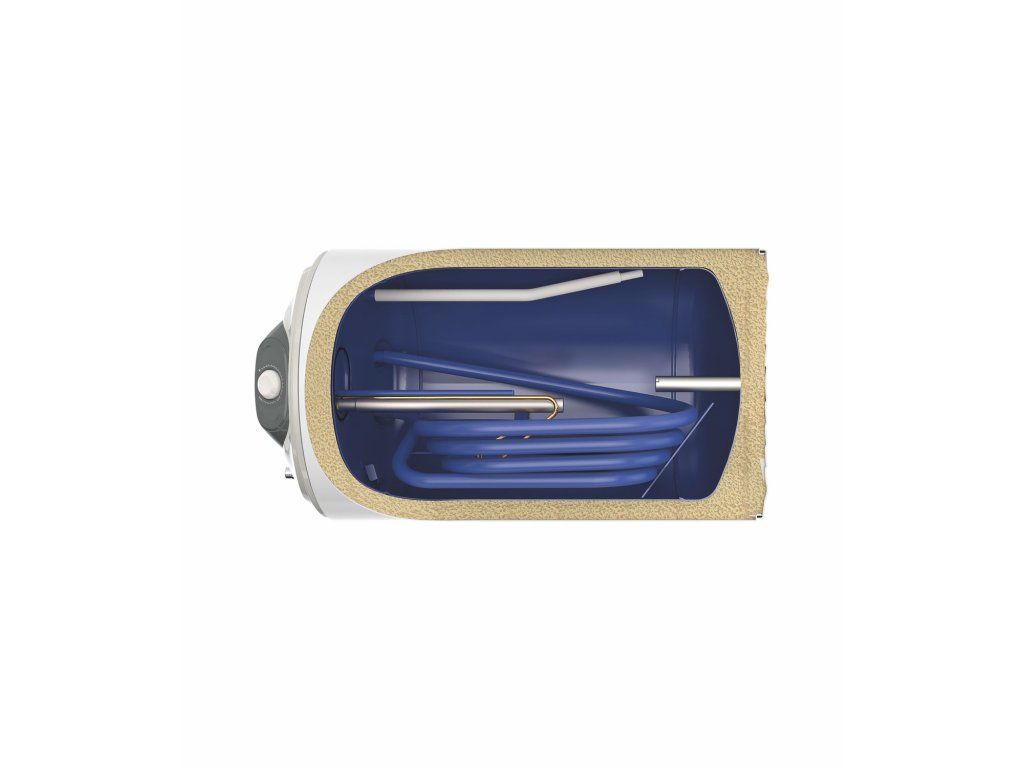

ELÍZ EURO 120 XTL pracuje buď elektrickým ohrevným prvkom, alebo tyčou, ktoré zvyšujú teplotu ukladanej vody. Oceľová nádrž je chránená vrstvou zirkóniou, ktorá zvyšuje odolnosť proti koróziu. 33 mm polyuretánová izolácia minimalizuje straty tepla a znižuje spotrebu energie. Ohrevný kotol je navrhnutý pre integráciu do systémov, kde sú potrebné domáce teplá voda a kúrenie priestorov. Účinnosť systému závisí od správneho rozmernia tyče a dostupnosti tepla z centrálnych kúrení. Dva magnéziové anómy poskytujú dodatočnú ochranu proti koróziu, predlžujúc životnosť nádrže.

Servis a prevádzka

Pravidelný servis ELÍZ EURO 120 XTL zahŕňa kontrolu anód na známky korózie a ich v prípade potreby výmenu. Bezpečnostnú klapku a uzávierku by mali byť preverené na úniky alebo blokády. Elektrické pripojenia by mali byť overené na stabilitu a izoláciu. Výrobca poskytuje 5-ročnú záruku na nádrž a 2-ročnú záruku na celý produkt. Žiadne konkrétne servisné intervaly nie sú uvedené v prehľade, ale odporúča sa pravidelné preverovanie pre zabezpečenie pokračujúcej výkonnosti a bezpečnosti.

Často kladené otázky

Môže byť ELÍZ EURO 120 XTL pripojený k centrálnemu kúreniu?
Áno, ohrevný kotol má tyč, ktorú je možné pripojiť k centrálnemu kúreniu pomocou 1/2 palca príslušenstva. Tyč poskytuje dodatočný zdroj tepla pre nádrž.

Aký je maximálny pracovný tlak pre ELÍZ EURO 120 XTL?
Ohrevný kotol je určený pre maximálny tlak 6 bar. Prekročenie tohto limitu môže poškodiť nádrž alebo pripojenia a by malo byť vyhnuté.

Aký dlho trvá ohrev vody z 12 na 65°C?
Pri elektrickom ohrevnom prvku trvá ohrev vody z 12 na 65°C 3,8 hodiny. Čas môže varijsť v závislosti od počiatočnej teploty vody a podmienok systému.

Je ELÍZ EURO 120 XTL vhodný pre horizontálnu stenovú montáž?
Áno, ohrevný kotol je špecificky navrhnutý pre horizontálnu stenovú montáž pomocou zahrnutého držiaka. Pripojenia na ľavej strane zjednodušujú inštaláciu a inštaláciu.
