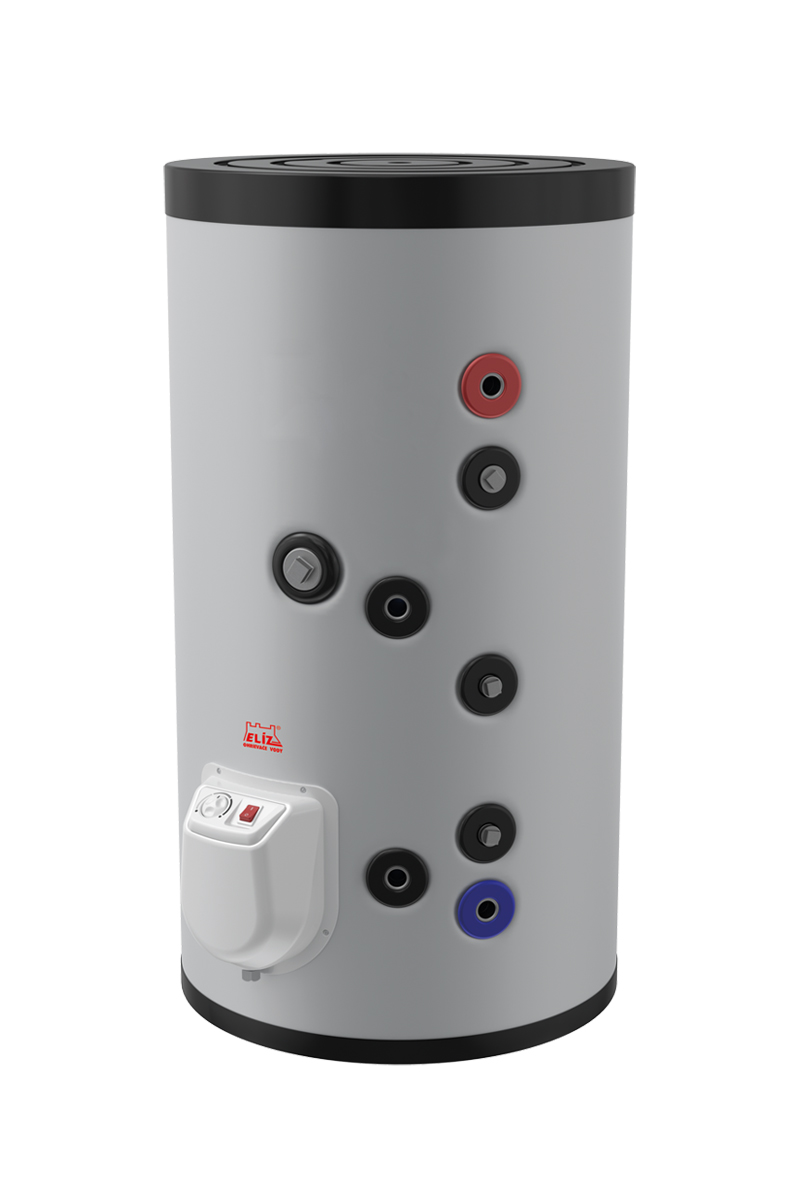

ELÍZ EURO 150 S11

Podrobný popis

Ohrevné systémy sú základnými komponentami v obytnej i komerčnej výstavbe, ktoré zabezpečujú nepretržitý zásobovanie teplou vodou pre domáce potreby. ELÍZ EURO 150 S11 je navrhnutý pre inštalatérov pracujúcich s centrálnymi topenými systémami, solárnymi termálnymi inštaláciami alebo hybridnými konfiguráciami, ktoré vyžadujú spoľahlivé riešenie na ukladanie. Jednoducho sa integruje do existujúcich vodovodných a topených systémov, ponúkajúc flexibilitu pre nové stavby aj rekonštrukcie. Návrh umožňuje inštaláciu v technických miestnostiach, kotolniach alebo priestoroch pre mechanické zariadenia, kde je dostupný prístup pre údržbu a kontrolu.

Jednotka je vhodná na použitie s rôznymi zdrojmi tepla, ako sú plynové kotly, kondenzačné kotly, solárne kolektory a tepelné čerpadlá. Jej modulárny prístup umožňuje inštalatérovi kombinovať elektrický ohrev s alternatívnymi energiami, čo ju robí ideálnou pre aplikácie, kde je dôležitá energetickej účinnosť a redundancia systému. Obiehací pripojovací bod v nádrži podporuje integráciu obiehacieho obvodu, čím sa zníži čakacia doba na teplú vodu pri kohútikoch.

Technické parametre

Typ	EURO 150 S11
Výkon	2000 W
Napätie	230 V
Prúd	10 A
Elektrická ochrana	IP 24
Maximálne tlak v nádrži	6 bar
Vodovodné pripojenie	3/4 palca
Čas ohrevu z 12 do 65 °C	4,7 hodín
Pripojenie tepelného výmenníka	3/4 palca
Plocha tepelného výmenníka S1	0,67 m²
Výkon tepelného výmenníka S1	20 kW
Obiehanie	Áno
Samostatný	Áno
Bezpečnostný fúzor	Áno
Hmotnosť	51 kg
Rozmery produktu	Š / V / H: 600 x 1170 mm
Záruka na nádrž	5 rokov
Záruka na produkt	2 roky
EAN	3800035713589
Kód	ELZ_3433
Značka	ELIZ

Technické parametre definujú prevádzkové obmedzenia a kompatibilitu ohrevného kúpeľa. Elektrický ohrevný prvok s výkonom 2000 W zabezpečuje rýchly ohrev, keď je to potrebné, zatiaľ čo tepelný výmenník s výkonom 20 kW umožňuje efektívny prenos tepla z vonkajších zdrojov. IP24 klasifikácia ukazuje ochranu pred pevnými objektmi väčšími ako 1 mm a prskajúcou vodou, čo z nej robí vhodný produkt na použitie vo vnútri. Maximálna hodnota tlaku 6 bar musí byť zohľadnená pri návrhu systému, aby sa zabránilo nadtlakovým situáciám. 3/4 palcové pripojenia pre vodu aj tepelný výmenník sú štandardné pre väčšinu vodovodných systémov a zabezpečujú jednoduchú inštaláciu.

Inštalácia a pripojenie

ELÍZ EURO 150 S11 vyžaduje rovný povrch pre stabilné podporenie kvôli svojej hmotnosti 51 kg. Rozmery 600 x 1170 mm by mali byť overené vzhľadom na dostupný priestor, aby bolo možné zabezpečiť dostatočné voľné miesto okolo jednotky. 3/4 palcový vstup a výstup pre vodu musia byť pripojené pomocou štandardných medených alebo PPR trubiek s príslušenstvom. Poskytuje sa aj 3/4 palcové pripojenie pre tepelný výmenník, ktoré slúži na pripojenie k vonkajšiemu zdroju tepla. Elektrické pripojenie vyžaduje 230 V napájanie s 10 A jistícím spínačom. Jednotka musí byť správne uzemnená, aby vyhovovala bezpečnostným normám. Inštalatéri by mali overiť, či elektrické napájanie zodpovedá nominálnemu napätiu a prúdu. Tepelný výmenník musí byť pripojený k kompatibilnému zdroju tepla a prietok musí byť dostatočný na udržanie požadovaného prenosu tepla. Obiehací pripojovací bod v strede nádrže môže byť použitý na pripojenie obiehacieho obvodu, čím sa zlepší pohodlie používateľov a zníži čakacia doba na teplú vodu. Bežné chyby pri inštalácii zahŕňajú nesprávne rozmery trubiek, nedostatočnú izoláciu pripojení a nedostatočné pripevnenie jednotky, čo môže v čase spôsobiť vibrácie alebo poškodenie.

Kompatibilita a príslušenstvo

ELÍZ EURO 150 S11 je kompatibilný s rôznymi topenými systémami, vrátane plynových a olejových kotlov, kondenzačných jednotiek a solárnych termálnych kolektorov. Podporuje integráciu s riadiacimi systémami, ktoré používajú externé termostaty a senzory. Inštalatéri môžu potrebovať objednať dodatočné komponenty, ako sú expanzné nádoby, bezpečnostné klapky alebo obiehacie čerpadlá, v závislosti od konfigurácie systému. Aj keď nie sú uvedené konkrétne príslušenstvo, jednotka je určená na samostatnú prevádzku a nepotrebuje doplnkové moduly pre základnú funkciu.

Technická podstata pre projektantov

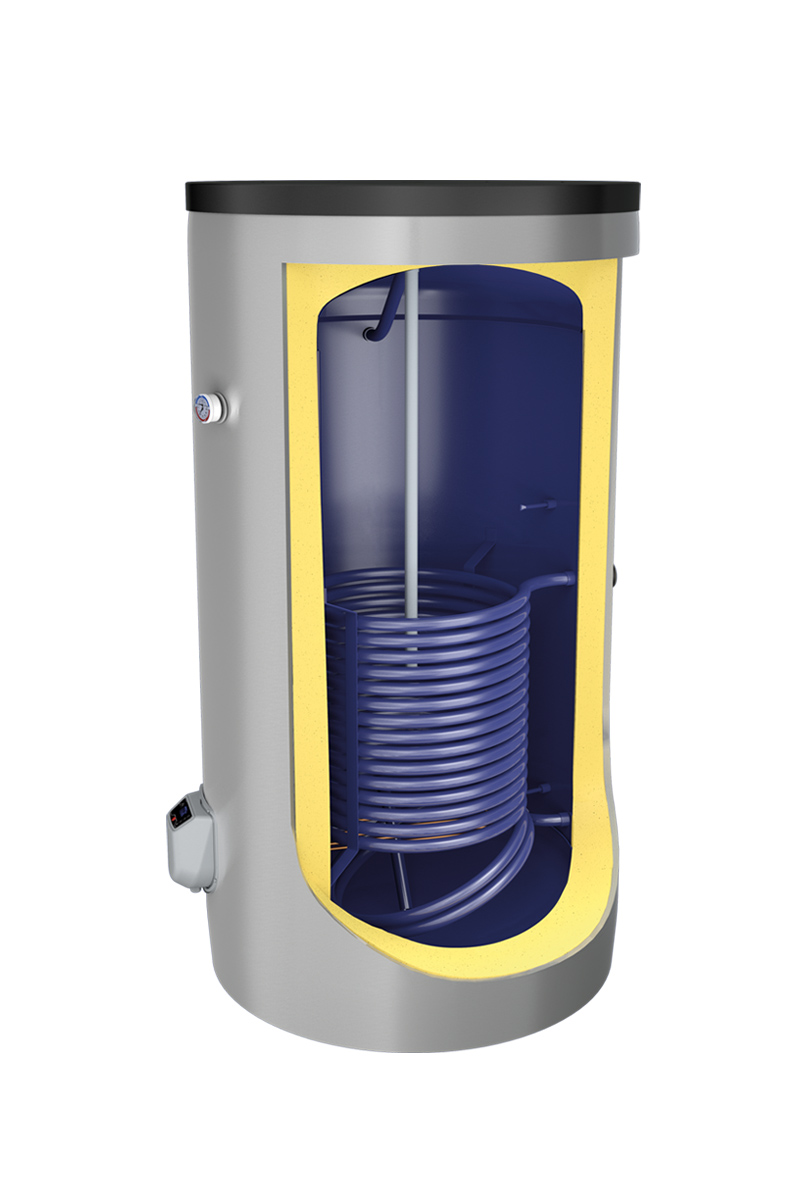

ELÍZ EURO 150 S11 funguje kombináciou elektrického ohrevu s vonkajším zdrojom tepla prostredníctvom doskového tepelného výmenníka. Interná nádrž je vyrobená z kvalitnej ocele a ochrana proti korózií je zabezpečená zirkóniovým enámovým povlakom. Tento povlak je nanesený priamo na kovovú plochu, čím sa vytvorí odolný a chemicky inertný bariéra. Dvojitý anódný systém ochrany zahŕňa dve tyče z magnézia, ktoré ďalej predlžujú životnosť nádrže tým, že neutralizujú korozívne prvky vo vode. Tepelný výmenník je navrhnutý na spracovanie 20 kW tepelnej energie, čo z nej robí vhodný produkt pre širokú škálu topených systémov. Elektrický prvok je umiestnený na spodku nádrže a je riadený termostatom, ktorý umožňuje nastaviť požadovanú teplotu medzi 10 a 75 °C. Jednotka podporuje režim EKO pre zníženie spotreby energie počas období nízkej spotreby. Termostatická vypínacia funkcia prevencia prehrievania a bezpečnostná klapka zabezpečuje bezpečnú prevádzku v abnormálnych podmienkach. Silná poliuretánová izolácia minimalizuje straty tepla a prispieva k energetickej účinnosti systému.

Údržba a prevádzka

Pravidelná údržba je odporúčaná, aby sa zabezpečila dlhodobá výkonnosť ELÍZ EURO 150 S11. Anódy by mali byť pravidelne skontrolované a vymenené, keď sa objavia príznaky ich vyčerpávania. Tepelný výmenník by mal byť vyčistený, aby sa odstránili minerálne usadeniny, ktoré môžu znížiť účinnosť. Elektrické pripojenia by mali byť skontrolované na pevnosť a integrity izolácie. Bezpečnostná klapka by mala byť testovaná ročne, aby sa potvrdila jej správna funkcia. Nastavenie termostatu by mali byť overené, aby zodpovedali požiadavkám systému a preferenciám používateľov. Jednotka je pokrytá 2-ročnou zárukou na kompletný produkt a 5-ročnou zárukou na samotnú nádrž.

Často kladené otázky

Môže byť ELÍZ EURO 150 S11 pripojený k solárnomu termálnemu systému?
Áno, jednotka je vybavená tepelným výmenníkom pre integráciu so solárnymi kolektorami alebo inými vonkajšími zdrojmi tepla. Pripojenie vyžaduje kompatibilné čerpadlo a potrubný systém, aby bol zabezpečený dostatočný prietok cez výmenník.

Je termostat nastaviteľný pre rôzne rozsahy teploty?
Áno, termostat umožňuje nastaviť teplotu medzi 10 a 75 °C. Tento rozsah môže byť upravený podľa požiadaviek aplikácie a potrieb pohodlia používateľov.

Aký je účel obiehacieho pripojovacieho bodu na nádrži?
Obiehací pripojovací bod umožňuje inštaláciu obiehacieho obvodu, ktorý pomáha udržiavať dostupnosť teplej vody pri kohútikoch a zníži čakaciu dobu na doručenie teplej vody.

Ako je nádrž chránená pred koróziou?
Nádrž je pokrytá zirkóniovým enámovým povlakom a obsahuje dve anódy z magnézia pre dvojitú ochranu. Tieto funkcie výrazne znížia riziko internej korózie a predlžujú životnosť nádrže.
