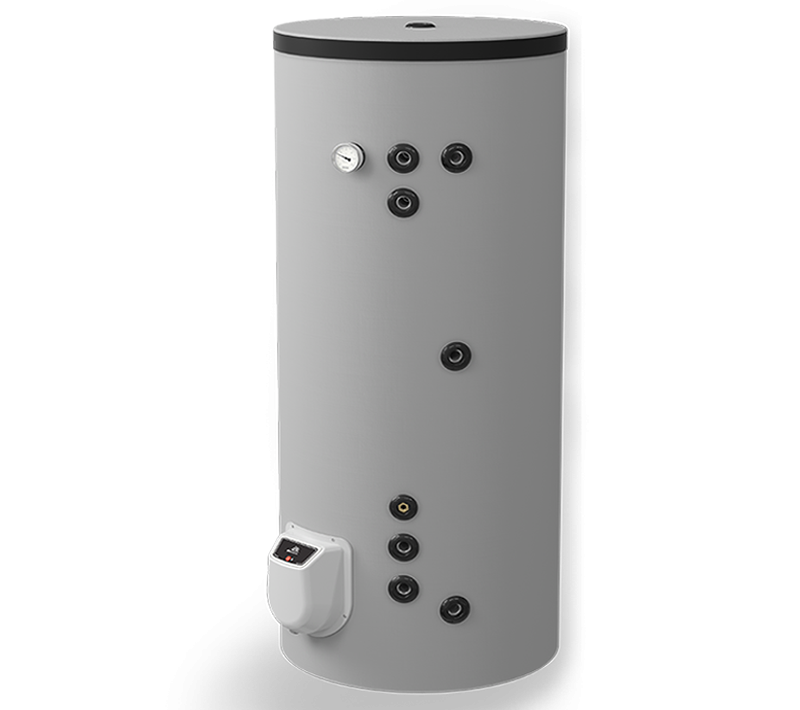

ELÍZ EURO 300 S21

Podrobný popis

Zvislé akumulačné ohrevače sa často používajú v bytových a malých komerčných priestoroch, kde priestorové obmedzenia vyžadujú vertikálnu inštaláciu. Tento model je vhodný pre systémy, ktoré musia kombinovať viac zdrojov tepla na ohrev vody, napríklad kotol a solárne systémy. Inštalatéri pracujúci na centrálnych vykurovacích systémoch nájdu tento ohrev vhodný pre aplikácie, kde je horúca voda potrebná pre domáce použitie a kde je potrebný elektrický záväzok. Je typicky inštalovaný v strojových miestnostiach, podzemíach alebo v priestoroch pre technické zariadenia.

ELIZ EURO 300 S21 je navrhnutý pre podlahovú inštaláciu a je zvlášť užitočný v prostrediach, kde je dostupný vertikálny priestor a horizontálny pôdorys je obmedzený. Je určený na použitie v uzavretých systémoch s maximálnym tlakom 8 bar a je kompatibilný s rôznymi tepelnými médiami vrátane plynových kotlov, tepelných čerpadiel a solárnych kolektorov. Ohrev nie je vhodný pre stenovú inštaláciu a by mal byť inštalovaný na stabilnej, vyrovnanéj ploche, aby sa zabezpečila bezpečná a efektívna prevádzka.

Technické parametre

typ	EURO 300 S21
výkon	9000 (3x3000) W
napätie	400 V
ochrana	3x16 A
elektrická ochrana	IP 24
prívod vody	3/4 palca
maximálny tlak v nádrži	8 bar
čas ohrevu z 12 do 65 °C	4,7 hodín
prívod výmenníka tepla	3/4 palca
povrch výmenníka tepla S1	1,33 m²
výkon výmenníka tepla S1	43 kW
povrch výmenníka tepla S2	1,07 m²
výkon výmenníka tepla S2	28 kW
stenová inštalácia	nie
bezpečnostné vypínanie	áno
hmotnosť	104 kg
rozmery produktu	670 x 1605 mm
záruka na nádrž	5 rokov
záruka na produkt	2 roky
Kód	ELZ_3359
Značka	ELIZ

Technické parametre sú základné pre správne rozmery a integráciu do systému. Celkový výkon 9000 W umožňuje rýchly ohrev pri použitie elektrického prvku. Povrchy výmenníkov tepla (S1: 1,33 m², S2: 1,07 m²) určujú účinnosť prenosu tepla a kompatibilitu s vonkajšími zdrojmi tepla. Ohrev podporuje napájanie 3-fázové 400 V a vyžaduje obvod 3×16 A. IP24 klasifikácia zabezpečuje ochranu pred pevnými predmetmi a rozpršenou vodou, čo z neho robí vhodný pre inštaláciu vo vnútri. Ohrev je schválený pre maximálny pracovný tlak 8 bar, ktorý musí byť zohľadnený pri návrhu systému a regulácii tlaku.

Inštalácia a pripojenie

Inštalácia ELIZ EURO 300 S21 zahŕňa zabezpečenie jednotky na rovnej, nosnej ploche. Ohrev má 3/4 palcové závitové pripojenia pre vodu aj pre médiá výmenníka tepla. Pred pripojením overte, či prívodný tlak vody nepresahuje 8 bar a či elektrické napájanie vyhovuje požiadavke 3×16 A. Vstupy výmenníka tepla by mali byť pripojené k príslušným zdrojom tepla pomocou kompatibilných potrubie a ventilov. Uistite sa, že elektrické napájanie je správne uzemnené a že IP24 klasifikovaný obal je nepoškvrnený. Je zahrnuté bezpečnostné vypínanie pre nouzové vypnutie. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, nedostatočné zabezpečenie jednotky a nesprávne zaradenie pripojení výmenníka tepla. Vždy dodržiavajte pokyny výrobcu pre správne pozíciu a zabezpečenie.

Kompatibilita a príslušenstvo

Ohrev je kompatibilný s rôznymi zdrojmi tepla, vrátane plynových kotlov, tepelných čerpadiel a solárnych kolektorov. Môže byť integrovaný do systémov s dvoma samostatnými vykurovacími okruhmi, čo umožňuje súčasné alebo postupné použitie výmenníkov tepla. Ďalšie komponenty ako tlakové bezpečnostné ventily, expanzné nádoby a teplotné senzory môžu byť potrebné v závislosti od konfigurácie systému. Žiadne špecifické príslušenstvo nie je s ohrevom dodávané. Jednotka je dodávaná s kovovým bezpečnostným ventilom a stenovým závesom pre podporu počas inštalácie. Žiadne súvisiace produkty nie sú uvedené pre tento model.

Technický pozadie pre projektantov

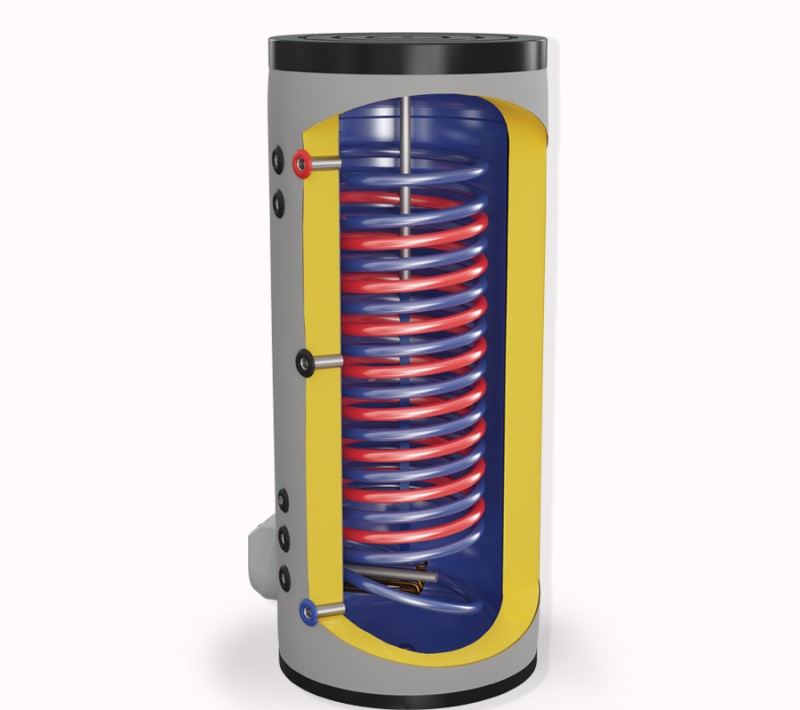

ELIZ EURO 300 S21 funguje tak, že prenáša teplo z dvoch vonkajších zdrojov cez samostatné výmenníky tepla do vody uloženej v izolovanej oceľovej nádrži. Výmenníky sú vyrobené z ocele a pokryté zirkóniou, aby odolávali korózií a usadeniam. Elektrický ohrevný prvok poskytuje pomocný ohrev, keď sú vonkajšie zdroje nedostupné. Nádrž je tiež chránená dvomi magnéznymi anódami, ktoré výrazne predlžujú jej životnosť tým, že zabráňujú vnútornej korózií. Ohrev sa integruje do uzavretých systémov s maximálnym tlakom 8 bar a vyžaduje stabilné elektrické napájanie pre elektrický prvok. Izolácia je vyrobená z vysokohustotného polyuretánového materiálu bez CFC, čo zníži tepelné straty a zlepší energetickú účinnosť. Termostat umožňuje nastavenie teploty medzi 7°C a 75°C, pričom režim ECO obmedzuje maximálnu teplotu na 55°C pre zníženie spotreby energie. Účinnosť systému je ovplyvnená stavom výmenníkov tepla, kvalitou izolácie a presnosťou nastavenia termostatu.

Servis a prevádzka

Údržba ELIZ EURO 300 S21 zahŕňa pravidelné skúmanie anód a výmenníkov tepla na známky korózií alebo zablokovaní. Elektrický prvok by mal byť skontrolovaný na správnu funkciu a integrity izolácie. Termostat a bezpečnostné vypínanie by mali byť pravidelne testované, aby sa zabezpečila správna funkcia. Ohrev nepožaduje plánované servisné intervaly okrem bežných vizuálnych kontrol. V prípade neočakávaného hluku alebo zníženej výkonnosti by systém mal byť skontrolovaný na úniky, zablokované časti alebo elektrické chyby. Ohrev je vybavený ochranou proti mrazu, ktorá zabráni poškodeniu mrazom udržiavaním minimálnej teploty. Výrobca poskytuje 5-ročnú záruku na nádrž a 2-ročnú záruku na celý produkt, ktorá pokrýva chyby materiálu a výroby.

Často kladené otázky

Môže byť ohrev pripojený k kotlu aj solárneho systému súčasne?
Áno, ohrev má dva samostatné výmenníky tepla, ktoré môžu byť pripojené k dvom rôznym zdrojom tepla, napríklad k kotlu a solárnomu kolektoru, čo umožňuje súčasné alebo postupné použitie.

Je možné prevádzkovať ohrev iba pomocou elektrického prvku?
Áno, ohrev má 9000 W elektrický prvok, ktorý môže byť použitý nezávisle od výmenníkov tepla pre situácie, kde sú vonkajšie zdroje tepla nedostupné alebo počas špičkového výkonu.

Aká je funkcia režimu ECO na termostate?
Režim ECO obmedzuje maximálnu teplotu vody na 55°C, čím sa zníži spotreba energie a minimalizujú sa tepelné straty, zatiaľ čo poskytuje dostatočnú množstvo horúcej vody pre väčšinu domácností.

Ako funguje ochrana proti mrazu?
Termostat ohrevu je nastavený na udržiavanie minimálnej teploty, aby zabránil mrazu v nádrži a potrubie, čím sa zabezpečí pokračovanie prevádzky aj v chladných podmienkach.

Dokumenty na stiahnutie

• Technická dokumentácia (PDF)
