ELÍZ EURO 5

Podrobný popis

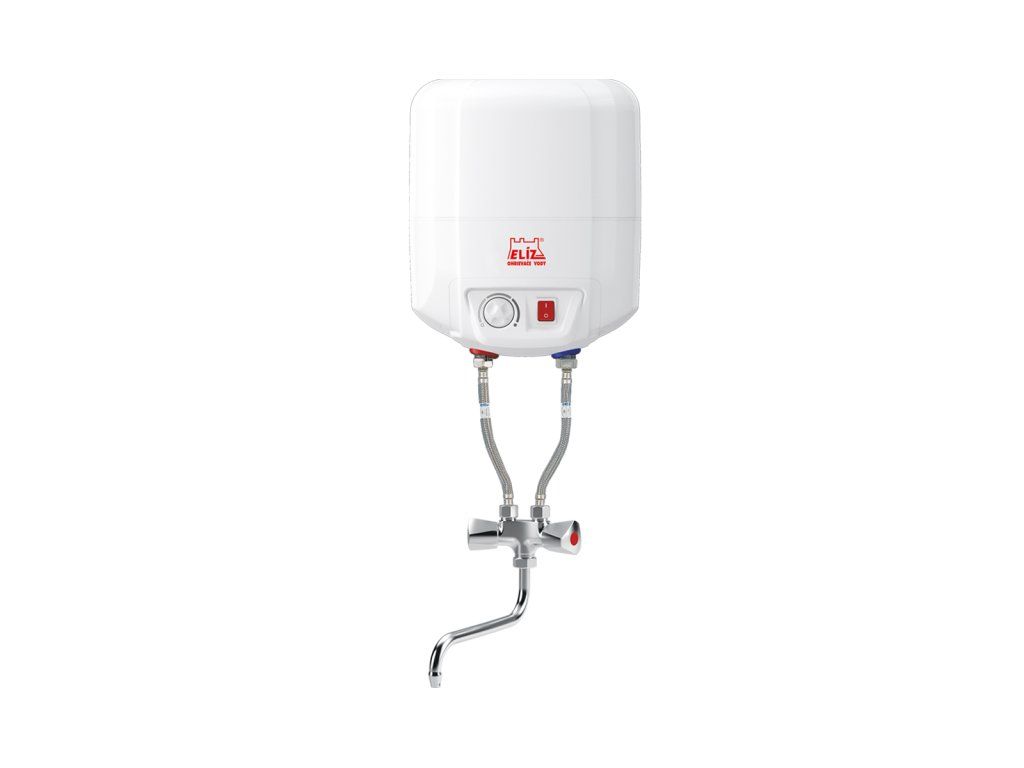

Ohrevná jednotka ELIZ EURO 5 je kompaktná elektrická jednotka určená pre nízkotlakové aplikácie, kde je teplá voda potrebná na jednom mieste používania. Je bežne používaná v obytných kuchynách, v prípravkoch alebo v sekundárnych zariadeniach ako sú chata a hostinné domy, kde nie sú k dispozícii centrálny systém vykurovania. Inštalatéri zvyčajne integrujú tieto jednotky pod pracovné plochy alebo ich zavesia nad umývačky a odpadové systémy. Jednotka je navrhnutá pre použitie s chladnými vodovodmi a nepotrebuje žiadne ďalšie tlakové regulácie. Nízke tepelné straty a kompaktné rozmery z nej robia vhodný produkt pre úzke priestory, zatiaľ čo udržiava efektívne výkonové vlastnosti.

Typické aplikácie zahŕňajú umývačky, jednoduché umývačky alebo miesta na mytie rúk. Vďaka svojej nízkej spotrebe energie a rýchlemu ohrevu je ideálna pre miesta, kde je potrebné občasné použitie teplej vody bez potreby plného kotlového systému. Jednotka je často súčasťou dezentralizovaného systému teplej vody, kde viaceré jednotky slúžia individuálnym zónam nezávisle.

Technické parametre

typ	EURO 5
výkon	1500 W
napätie	230 V
prúd	10 A
ochrana proti vode	IP 24
čas ohrevu z 12 - 65 °C	0,2 hodiny
tepelné straty	0,36 kWh/24h
prípojka vody	1/2 palca
zavesenie na stenu	áno
bezpečnostný poistku	áno
hmotnosť	6,1 kg
rozmery produktu	šírka / výška / hĺbka: 285 x 340 x 288 mm
záruka na nádrž	3 roky
záruka na produkt	2 roky
EAN	3800035730029
Kód	ELZ_3280
Značka	ELIZ

Jmenovitý výkon 1500 W zabezpečuje rýchly ohrev z okolitých teplôt na 65°C za 0,2 hodiny. Objem nádrže 7 L určuje maximálnu množstvo vody dostupnú za jednu cyklus. Ochrana IP 24 znamená ochranu pred pevnými predmetmi väčšími ako 1 mm a rozpršenou vodou, vhodná pre vnútorné prostredie. Prípojky 1/2 palca umožňujú použitie štandardných potrubných príslušenstiev. Vnútorná izolácia minimalizuje straty energie počas režimu čakania, čím prispieva k celkovému efektívnemu výkonu systému.

Inštalácia a pripojenie

Inštalácia zahŕňa pripevnenie jednotky na stenu pomocou poskytnutých zavesovacích zábradlí. Prípojky 1/2 palca by mali byť pripojené k chladnej vodovodnej línii a k výplňovému súpravu dodanému s jednotkou. Je vyžadovaná samostatná elektrická línia s poistkou 10 A kvôli výkonu 1500 W. Uistite sa, že elektrické napájanie je izolované počas inštalácie pre bezpečnosť. Skontrolujte, či povrch na zavesenie je rovný a stabilný, aby sa predišlo poškodeniu spôsobenému vibráciami. Bežné chyby zahŕňajú použitie nekompatibilných kohútikov alebo nedbanlivé zabezpečenie správnej orientácie jednotky počas zavesenia. Jednotka musí byť inštalovaná vertikálne a vzdialená od horľavých materiálov. Skontrolujte, či všetky elektrické pripojenia sú vodotesné a či je jednotka správne uzemnená. Použitie iného výplňového súpravu môže zrušiť záruku a ohroziť bezpečnosť kvôli nerovnováhe tlakov.

Kompatibilita a príslušenstvo

Táto jednotka je kompatibilná so štandardnými domácimi potrubnými systémami a musí byť použitá s vrátane nízkotlakovým výplňovým súpravom. Výplňový súprav obsahuje špeciálny ventil navrhnutý na reguláciu prúdu a tlaku. Ďalšie komponenty ako sú zavesovacie zábradlá a tesniace kruhové tesnenia sú bežne súčasťou štandardného balíčku. Žiadne ďalšie príslušenstvo nie je vyžadované, pokiaľ nie je špecifikované pre konkrétnu inštaláciu. Žiadne alternatívne modely nie sú uvedené pre porovnanie.

Technický pozadie pre projektantov

Jednotka funguje tým, že ohreje vodu uloženú v 7 L oceľovej nádrži pokrytej zirkóniou, aby sa zabránilo koróziu. Ohrevný prvok je riadený termostatom nastaviteľným medzi 7°C a 75°C, čím sa zabezpečuje presná regulácia teploty. Nádrž je izolovaná vysokohustotným polyuretánovým penou (30 mm hrubá), čím sa znižujú tepelné straty na 0,36 kWh za 24 hodín. Anodické povlaky chránia vnútornú nádrž pred oxidáciou, čím sa predlžuje jej životnosť. Jednotka sa priamo integruje do nízkotlakových systémov cez chladnú vodovodnú línii a nepotrebuje expanzné nádoby alebo regulátory tlaku. Návrh umožňuje rýchle prepnutie medzi režimom ohrevu a režimom čakania, čím je vhodná pre intermitentné použitie.

Služba a prevádzka

Pravidelné kontroly by mali zahŕňať overenie integrity elektrických pripojení a testovanie funkcie termostatu. Jednotka je vybavená tepelným vypínačom, ktorý zabráni prehrievaniu a ochranou proti mrazu na najnižšej úrovni termostatu. Žiadne plánované údržby nie sú vyžadované okrem vizuálnych kontrol na úniky alebo opotrebenie. Nádrž je pokrytá tromi rokmi záruky, čo ukazuje očakávanú odolnosť za normálnych podmienok. Nahraďte jednotku, ak sa ohrevný prvok pokazí alebo nádrž ukáže známky internej korezie, aj keď má ochranný povlak.

Často kladené otázky

Môže byť ELIZ EURO 5 pripojená k štandardnej chladnej vodovodnej línii?
Áno, jednotka je navrhnutá pre priame pripojenie k akékoľvek chladnej vodovodnej línii so závitom 1/2 palca. Nie sú potrebné žiadne ďalšie tlakové regulácie.

Je výplňový súprav nevyhnutný pre bezpečnú prevádzku?
Áno, jednotka musí byť použitá s vrátane nízkotlakovým výplňovým súpravom. Použitie nekompatibilného kohútika môže spôsobiť problémy v prevádzke a zrušiť záruku.

Aká je minimálna okolitá teplota pre prevádzku?
Najnižšia úroveň termostatu pri 7°C funguje ako ochrana proti mrazu, čo umožňuje prevádzku v prostredí až do bodu mrazu, keď je aktivovaná.

Aký dlho trvá ohrev vody z 12°C na 65°C?
Podľa údajov výrobcu trvá proces ohrevu 0,2 hodiny na zvýšenie teploty z 12°C na 65°C.

Dokumenty na stiahnutie

• Aplikácia PDF
