ELÍZ EURO 80 TR

Podrobný popis

Stenovo montovateľné ohrevné kúžele ako ELIZ EURO 80 TR sa často používajú v obytných a komerčných budovách na zásobovanie teplou vodou pre domáce účely. Integrujú sa do centrálnych systémov vykurovania, najmä v konfiguráciách, kde sa tepelná energia z kotla alebo tepelného čerpadla dá využiť. Inštalatéri často stretávajú tieto jednotky v kúpeľniach, kuchyniach a v pracie miestnostiach, kde je priestor obmedzený a preferuje sa vertikálna inštalácia. Systém vyžaduje pečlivé plánovanie, aby boli zabezpečené správne hydraulické a elektrické pripojenia, najmä pri integrácii do existujúcich vykurovacích obvodov.

ELIZ EURO 80 TR je navrhnutý pre vertikálnu stenovú montáž a podporuje elektrický ohrev aj výmenu tepla z vonkajšieho zdroja. Je ideálny pre aplikácie, kde je potrebná kombinácia rýchleho elektrického ohrevu a lacného tepelného vstupu z kotla. Jednotka je zvlášť vhodná pre inštalácie, kde existujú viacero vývodov a kde sú prioritou tepelná účinnosť a odolnosť proti korózií.

Technické parametre

Technické parametre riadia správne rozmery a integráciu ELIZ EURO 80 TR do systému. Napríklad 2000 W elektrický ohrevný prvok umožňuje čas ohrevu 2,5 hodiny z 12 do 65°C, zatiaľ čo maximálny tlak v nádrži 6 bar zabezpečuje kompatibilitu so štandardnými domovskými systémami dodávky vody. Pripojenie 1/2 palca na vstup a výstup vyžaduje príslušenstvo na potrubie, a IP 24 hodnotenie znamená, že jednotka je vhodná pre použitie vo vnútri suchých priestorov.

Inštalácia a pripojenie

Inštalácia začína pripevnením jednotky na stenu pomocou poskytnutého držiaka. 1/2 palca vstup a výstup musia byť pripojené k studenej a teplej vodovodnej línii, pričom je potrebné zabezpečiť tesné tesnenia, aby sa zabránilo únikom. Porty výmenníka tepla na pravej strane sa pripájajú k vykurovaciemu obvodu. Elektrické napájanie musí byť overené, aby zodpovedalo požiadavkám 230 V, 10 A, a obal s IP 24 hodnotením by mal byť chránený pred prskajúcou vodou. Bežné chyby pri inštalácii zahŕňajú nesprávnu orientáciu portov výmenníka tepla a nedbanlivé zaradenie držiaka, čo môže spôsobiť napätie na nádrž a viesť k predčasnému opotrebeniu.

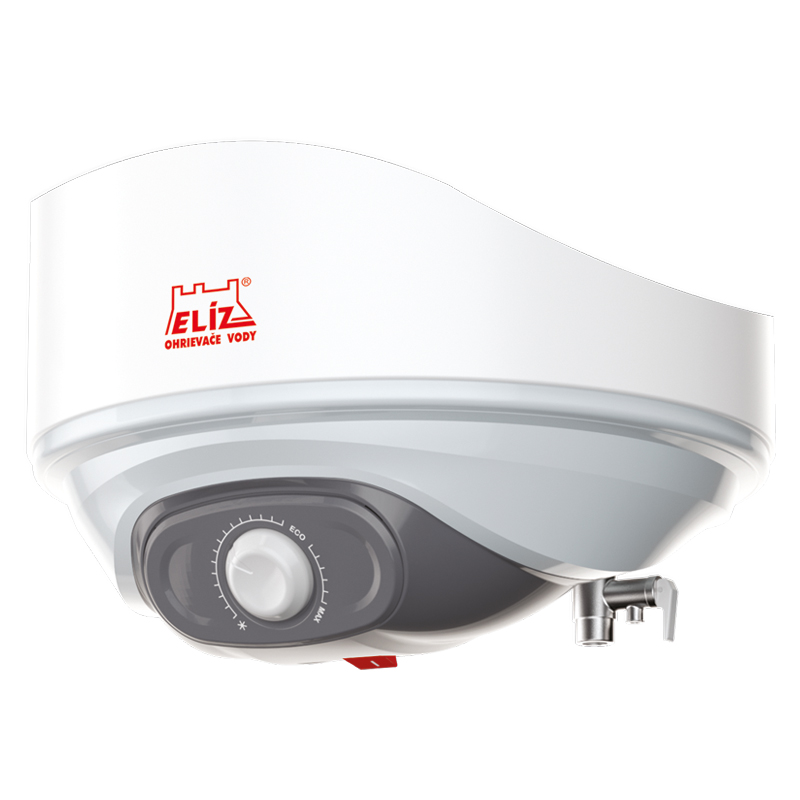

Kľúčové kontrolné body počas inštalácie zahŕňajú overenie funkcie bezpečnostného ventilu, potvrdenie správneho nastavenia termostatu (7–75°C) a zabezpečenie, že režim ECO je aktivovaný, ak je to požadované. Jednotka tiež zahŕňa dva senzorové porty pre voliteľnú integráciu s kontrolnými systémami.

Kompatibilita a príslušenstvo

ELIZ EURO 80 TR je kompatibilný so štandardnými domovskými vykurovacími systémami a môže byť integrovaný s kotlami a tepelnými čerpadlami. Odporúča sa použiť samostatný expanzný nádoba, ak systém pracuje mimo vnitorných tlakových limitov jednotky. Ďalšie komponenty, ako sú tepelná izolácia na vystavené potrubia a elektrické ochranné zariadenia, môžu byť potrebné v závislosti od miestnych predpisov. Žiadne príbuzné produkty nie sú uvedené pre priame porovnanie.

Technický pozadie pre projektantov

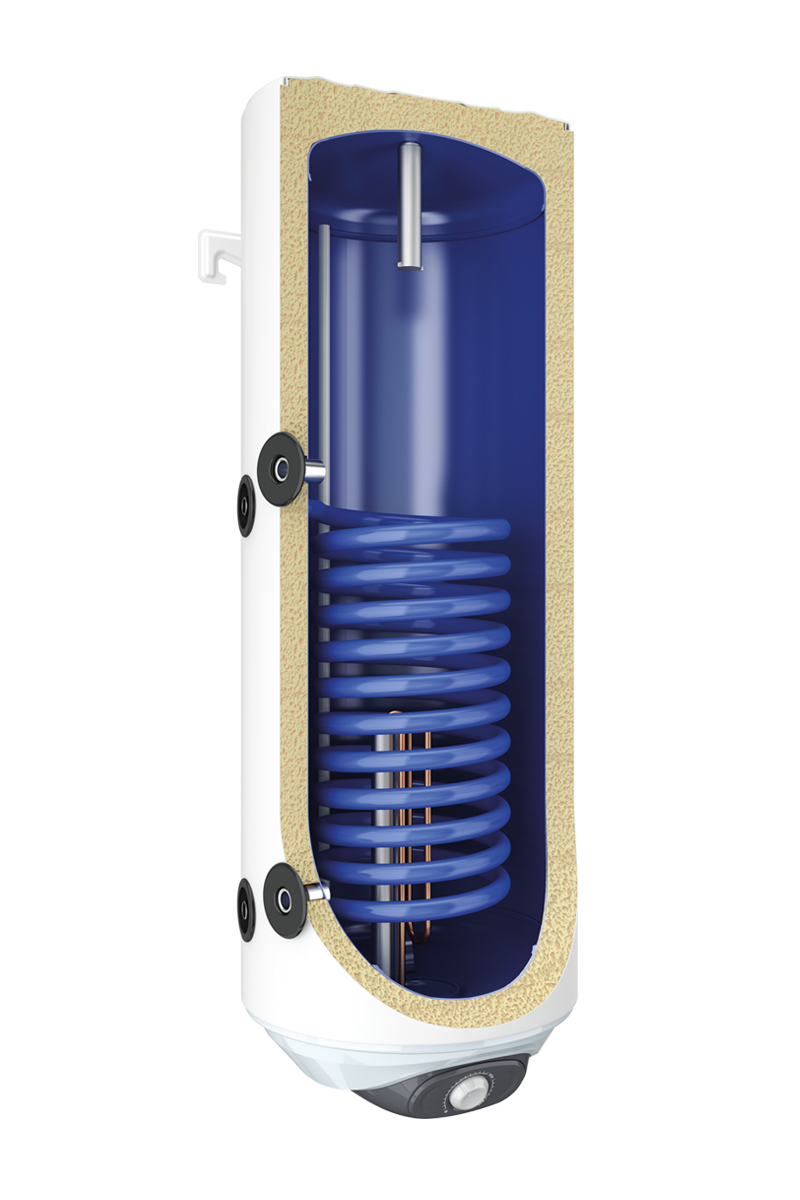

ELIZ EURO 80 TR funguje pomocou kombinácie elektrického ohrevu a výmeny tepla. Elektrický prvok priamo ohrevá vodu, zatiaľ čo výmenník tepla prenáša teplo z vonkajšieho zdroja, ako je kotol. Nádrž je vyrobená z vysokokvalitnej ocele s glazúrou z cirkonia, ktorá poskytuje odolnosť proti korózií a usadeniam. 33 mm hrubá polyuretánová izolácia znižuje tepelné straty a zlepšuje celkovú účinnosť. Systém sa integruje do centrálnych vykurovacích obvodov prostredníctvom výmenníka tepla a podporuje režim ECO pre zníženie spotreby energie.

Dvojité anódy (magnézium) jednotky poskytujú ďalšiu ochranu pred vnútornou koróziou, čím sa predĺži životnosť nádrže. Návrh zabezpečuje, že tepelné straty sú minimalizované prostredníctvom izolácie a geometrie nádrže, čím je vhodný pre kontinuálne aj prerušované použitie. Termostat umožňuje presné riadenie teploty, a bezpečnostná výstupná jednotka zabráni prehrievaniu v prípade poruchy.

Servis a prevádzka

Pravidelná údržba zahŕňa kontrolu anód na známky ich vyčerpávania a skúmanie bezpečnostného ventilu na blokády. Termostat by mal byť pravidelne testovaný, aby sa zabezpečila presná regulácia teploty. Jednotka nešpecifikuje plánované intervaly údržby, ale ročné kontroly sú odporúčané pre optimálne výkon. Počas prevádzky by mal byť režim ECO zapnutý, aby sa znížila spotreba energie a predĺžila životnosť ohrevného prvku.

Často kladené otázky

Môže byť ELIZ EURO 80 TR pripojený k kotlu?
Áno, jednotka zahŕňa výmenník tepla, ktorý môže byť pripojený k vonkajšiemu tepelnému zdroju, ako je kotol. Pripojenia sú umiestnené na pravej strane nádrže.

Aká je maximálna teplota, ktorú elektrický ohrevný prvok dokáže dosiahnuť?
Termostat umožňuje nastavenie až na 75°C, ale režim ECO obmedzuje teplotu na 55°C pre úsporu energie a zníženie tepelných strát.

Je jednotka vhodná pre použitie v komerčnom prostredí?
Áno, kapacita 80 L a dvojité možnosti ohrevu z nej robia vhodnú pre malé komerčné aplikácie s viacero vývodmi.

Ako je jednotka chránená pred koróziou?
Nádrž a výmenník tepla sú pokryté glazúrou na báze cirkonia, a dve magnéziové anódy sú zahrnuté, aby poskytli obetovanú ochranu pred vnútornou koróziou.
