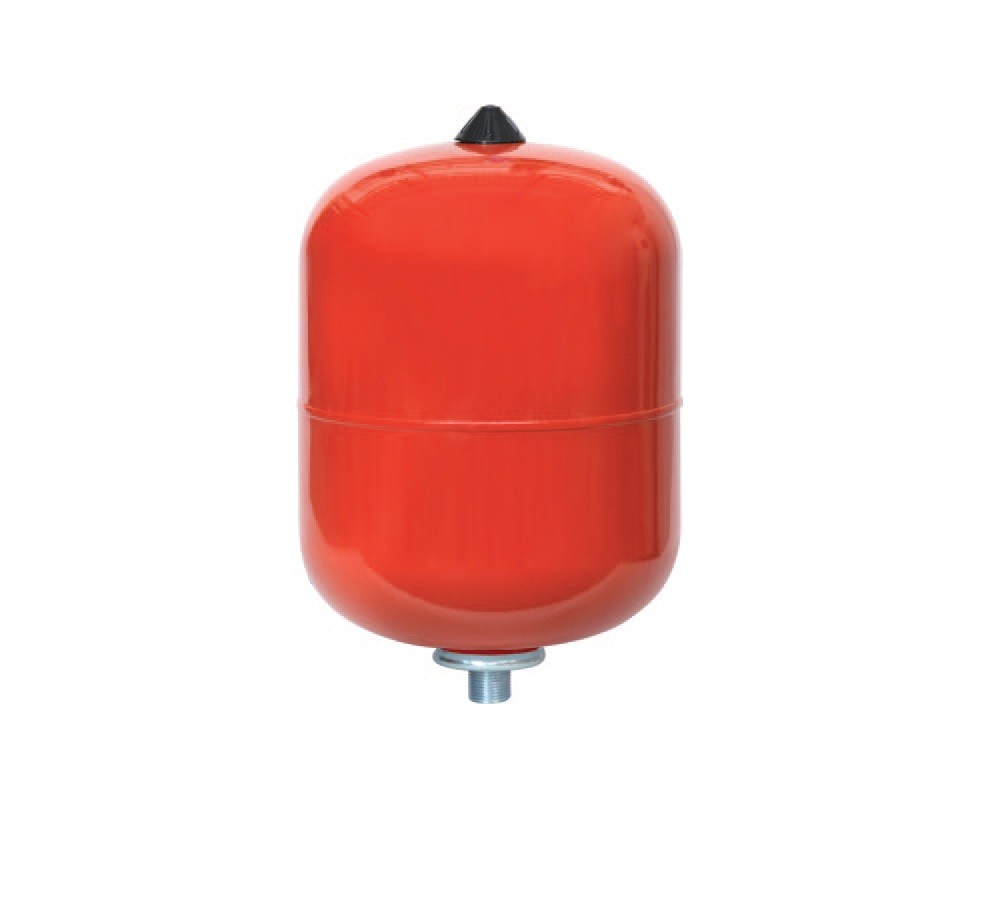

Expanzná nádoba pre ústredné kúrenie IBAIONDO 8L

Podrobný popis

Rozťažné nádrže sú základné komponenty v uzavretých vykurovacích systémoch, ktoré zabezpečujú stabilné tlakové úrovne počas tepelnej expanzie a kontrakcie vykurovacej média. Tento model s objemom 8 l sa často používa v obytných a komerčných vykurovacích systémoch, kde je potrebná konzistentná regulácia tlaku. Inštalatéri pracujúci na kotlových systémoch, teplomerných obvodoch alebo vykurovacích inštaláciách na radiátoroch nájdu túto nádrž vhodnú pre systémy so stredným tepelným zaťažením a štandardnými prúdovými rýchlosťami. Nádrž je navrhnutá tak, aby sa integrovala so štandardnými komponentami vykurovacieho systému a je kompatibilná so systémami pracujúcimi v určených teplotných a tlakových rozsahoch.

Properné rozmery rozťažnej nádrže sú kritické na prevenciu prehriatia a nevyhnutného vyfukovania cez bezpečnostné ventily. Nádrž musí byť vybraná podľa objemu systému, maximálnej pracovnej teploty a tlakových kolísaní. Tento model je určený pre systémy s pracovným tlakom nepresahujúcim 5 bar a pracovnými teplotami medzi -10°C a +100°C. Pevná membrána EPDM zabezpečuje oddelenie medzi vzduchovým a vodným priestorom, čím sa predchádza kontaminácii a udržiava integrita systému.

Technické parametre

Kapacita 8L je vhodná pre systémy s celkovým objemom vody do približne 100L, v závislosti od teplotného rozsahu a tlakových podmienok. Maximálny pracovný tlak 5 bar zabezpečuje kompatibilitu s väčšinou štandardných vykurovacích systémov. Prednastavený tlak 1,5 bar je nastavený tak, aby zodpovedal typickým podmienkam spustenia systému. Pracovný teplotný rozsah -10°C až +100°C umožňuje použitie v systémoch studenej aj teplej vody.

Inštalácia a pripojenie

Inštalácia by mala byť vykonaná v mieste, ktoré umožňuje ľahký prístup pre kontrolu a údržbu. Nádrž musí byť pripojená k systému pomocou 3/4 palca závitového pripojenia, typicky cez uzávierku alebo stlačovaciu tesniacu spojku. Pred inštaláciou overte, či je prednastavený tlak nastavený na 1,5 bar pomocou tlakomera. Uistite sa, že je nádrž namontovaná v stabilnej polohe a že systém je vytlakovaný pred pripojením. Bežné chyby inštalácie zahŕňajú nesprávne nastavenie prednastaveného tlaku, nesprávnu orientáciu nádrže a nedostatok kontroly netesností po inštalácii.

Kompatibilita a príslušenstvo

Táto rozťažná nádrž je kompatibilná so štandardnými vykurovacími systémami vybavenými bezpečnostným ventilom a tlakomera. Je navrhnutá tak, aby fungovala s EPDM-kompatibilnými médiom a mala by sa použiť spolu s ventilom na uvoľnenie tlaku, aby sa predišlo prehriatiu. Žiadne ďalšie príslušenstvo nie je vrátane v balíčku, takže tlakomer a bezpečnostný ventil by mali byť objednané osobitne, ak sú potrebné. Nádrž nie je vhodná na použitie s agresívnymi alebo chemicky spracovanými médiom mimo špecifikácií výrobcu.

Technický pozadie pre projektantov

Princíp fungovania rozťažnej nádrže je založený na oddelení vodného a vzduchového priestoru pevnou membránou EPDM. Keď sa voda v systéme zahrieva a rozťahuje, membrána stlačí vzduchový priestor, čím sa udržiava tlak v systéme. Oceľové telo so sypkou vrstvou poskytuje odolnosť proti korózií a štruktúrnu integritu. Hrúbka steny 1 mm zabezpečuje mechanickú pevnosť, zatiaľ čo minimalizuje hmotnosť. Nádrž je integrovaná do systému cez 3/4 palca pripojenie, typicky v blízkosti kotla alebo čerpadla. Doba života a účinnosť nádrže závisí od správne nastaveného prednastaveného tlaku, pravidelných kontrol opotrebenia membrány a ochrany pred mechanickým poškodením.

Služba a prevádzka

Dodatočné kontroly sú odporúčané, aby sa zabezpečilo, že nádrž funguje správne. Kontrolujte prednastavený tlak ročne a upravte, ak je to potrebné. Skontrolujte membránu na známky opotrebenia alebo poškodenia a v prípade potreby ju vymeňte. Nádrž by mala byť vyčistená a vyprázdnená, ak sa pozoruje usadenie. Žiadne konkrétne intervaly údržby nie sú uvedené v popise, ale údržba by mala byť vykonaná podľa technického listu výrobcu.

Často kladené otázky

Môže byť IBAIONDO 8L pripojený k systému s tepelným čerpadlom?
Áno, ak systém pracuje v špecifikovaných tlakových a teplotných limitoch 5 bar a -10°C až +100°C.

Je membrána EPDM vhodná pre použitie s glykolovými vykurovacími fluidami?
Áno, membrána EPDM je kompatibilná s glykolovými fluidami v rámci špecifikácií výrobcu.

Môže byť prednastavený tlak upravený po inštalácii?
Áno, prednastavený tlak môže byť upravený pomocou tlakomera a ventilu, ale by mal byť nastavený na 1,5 bar pre bežnú prevádzku.

Je nádrž vhodná pre použitie v uzavretom systéme chladiacej vody?
Áno, ak systém pracuje v špecifikovanom teplotnom a tlakovom rozsahu.
