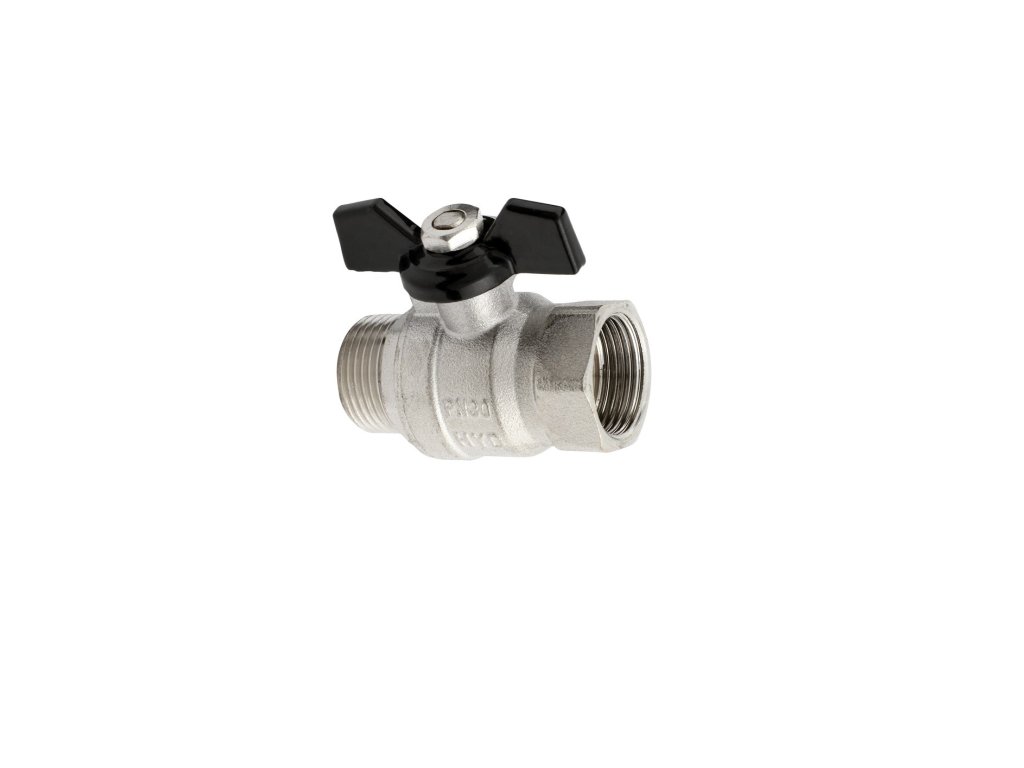

Guľový kohút na vodu TYTAN s motýlikovou rukoväťou a kompresnou maticou 1/2", F-M

Podrobný popis

Tento 1/2 palca vodný guľový ventil sa často používa v domových a komerčných vykurovacích a vodoinštalačných systémoch. Je ideálny na izoláciu častí potrubia v domovských teplých a studených vodovodných okruhoch, centrálnych vykurovacích inštaláciách a v podlahových vykurovacích systémoch. Kompaktný dizajn umožňuje inštaláciu v úzky priestor, napríklad pod kohútikmi, v kotolniach alebo za stenovými panelmi. Inštalatéri ho často používajú na izoláciu vetiev, čím zabezpečujú rýchle a efektívne vypnutie počas údržby alebo opráv.

Jeho štvrťotáčová prevádzka umožňuje rýchle otváranie a zatváranie, čím sa zníži riziko preťaženia a opotrebenia. Motýľový kohútik poskytuje jasný prehľad o polohe ventilu, čo je dôležité v systémoch, kde je potrebné vizuálne potvrdenie. Ventil je vhodný pre nové inštalácie aj pre modernizáciu, čím sa stáva všestranným komponentom pre projektantov a technikov.

Technické parametre

Rozmery pripojenia	1/2 palca
Typ závitu	G1/2
Typ pripojenia	Z-Č
Jmenovitý tlak	30 bar
Maximálna pracovná teplota	120 °C
Material telesa	mosadz
Material gule	chromovaná mosadz
Material tesnenia	PTFE
Netová hmotnosť	0,164 kg
EAN	5900308734414
Záruka	5 rokov
Kód	ZKWMD-PP-15-NW
Značka	Hydroland

Jmenovitý tlak 30 bar zabezpečuje, že ventil vydrží typické domáce a priemyselné vodné tlaky bez poruchy. Maximálna pracovná teplota 120°C z neho robí vhodný pre aplikácie s teplou aj studenou vodou. 1/2 palca G1/2 závit je štandardné pripojenie v európskych vodoinštalačných a vykurovacích systémoch, čím zabezpečuje kompatibilitu s väčšinou potrubných príslušenstiev a príslušenstiev. Výber materiálu – mosadzné teleso a chromovaná guľa – poskytuje odolnosť proti korózii a mechanickému opotrebeniu, čím prispieva k dlhodobému spôsobu prevádzky.

Inštalácia a pripojenie

Ventil sa inštaluje pomocou z-č pripojenia s 1/2 palca G závitom. Pred inštaláciou sa uistite, že potrubie je čisté a bez nečistôt, aby sa zabránilo poškodeniu PTFE tesnenia. Matka na stlačenie sa musí zabezpečiť pevne, ale nie príliš pevne, aby sa vyhralo závitové poškodenie. Častou chybou je nesprávne zaradenie ventilu do osi potrubia, čo môže spôsobiť napätie na závite a vznik únikov. Vždy overte smer toku, ak je to potrebné, a uistite sa, že ventil je plne otvorený počas inštalácie, aby sa zabránilo nárastu tlaku v systéme.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými 1/2 palca G-závitovými potrubiami a príslušenstvami používanými v centrálnych vykurovacích a vodoinštalačných systémoch. Často sa používa s medeným alebo plastovým potrubím a môže sa použiť so štandardnými potrubnými klieštiami a podpierami. Pri inštalácii do nového systému sa uistite, že zvyšok potrubia a príslušenstiev je tiež hodnotený na 30 bar a 120°C. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale v komplexných systémoch môžu byť pridané tlakové ventilátory alebo teplotné senzory pre zvýšenú kontrolu a bezpečnosť.

Technický pozadie pre projektantov

Ventil funguje na princípe guľového a sedlového tesnenia, kde chromovaná guľa sa otáča v PTFE tesniacej kružnici na reguláciu toku. PTFE materiál poskytuje nízko-trecie tesnenie odolné voči vode a páre, čím zabezpečuje tesné uzavretie s minimálnym momentom. Mosadzné teleso ponúka dobrú tepelnú vodivosť a mechanickú pevnosť, čím je vhodné pre aplikácie s vysokou aj nízkou teplotou. Pri integrácii do systému by mal byť ventil umiestnený tak, aby bol pri údržbe ľahko dostupný. Životnosť prevádzky je ovplyvnená frekvenciou používania, kvalitou inštalácie a stavom okolajúceho potrubia. Vyhnite sa nadmernému mechanickému stresu alebo termálnemu cyklovaniu mimo jeho jmenovitých parametrov.

Údržba a prevádzka

Pravidelná údržba nie je typicky potrebná pre tento ventil vďaka jeho odolnému dizajnu a uzavretému konštrukčnému riešeniu. Je však vhodné pravidelne skontrolovať úniky okolo matky na stlačenie a závitu. Ak sa ventil stane ťažko otáčateľný, môže to signalizovať opotrebenie tesniacej plochy alebo nečistoty v systéme. V takých prípadoch by mal byť systém vyčistený a ventil preverený na poškodenie. V technických údajoch nie sú definované konkrétne intervaly údržby, ale 5-ročná záruka pokrýva chyby materiálu a výroby za normálnych prevádzkových podmienok.

Často kladené otázky

Môže sa ventil TYTAN použiť v centrálnom vykurovacom systéme?
Áno, ventil je vhodný pre centrálny vykurovací systém s maximálnou pracovnou teplotou 120°C a jmenovitým tlakom 30 bar.

Je ventil kompatibilný s plastovým potrubím?
Áno, 1/2 palca G1/2 závit je kompatibilný so štandardným plastovým potrubím, poskytuje-li príslušenstvo tiež závit pre bezpečné pripojenie.

Môže sa motýľový kohútik nahradiť?
Motýľový kohútik je integrovaný s tyčou ventilu a nie je navrhnutý pre samostatnú výmenu. Ak je poškodený, by mal byť celý ventil nahradený.

Aká je maximálna povolená teplota pre tento ventil?
Ventil je hodnotený na maximálnu pracovnú teplotu 120°C, čím je vhodný pre aplikácie s teplou aj studenou vodou.
