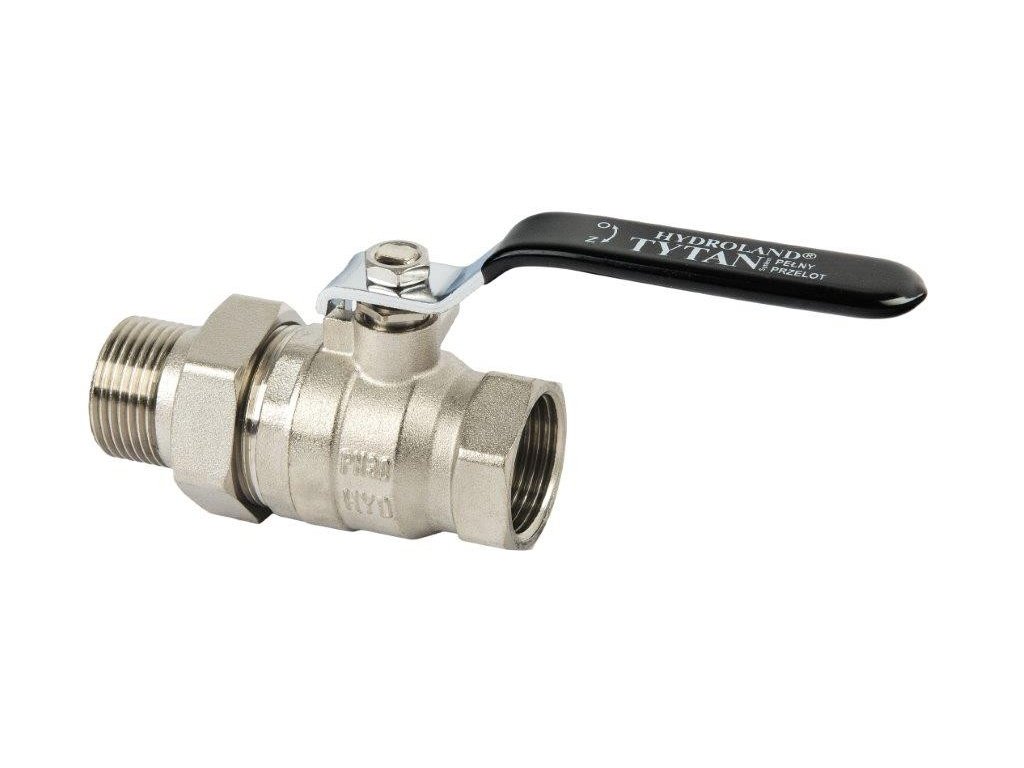

Guľový kohút na vodu TYTAN so spojkou, prítlačnou maticou a pákovou rukoväťou 1/2", F-M

Podrobný popis

Guľový ventil TYTAN so závitom a pákovým kohútikom sa často používa v obytných a komerčných budovách na riadenie prúdenia vody v vykurovacích a vodoinštalačných systémoch. Inštalatéri často stretávajú túto formu ventilu v obvodových okruhoch teplej a studenej vody, kde je potrebné izolovať časti potrubia. Výhodou konštrukcie je rýchla a jednoduchá prevádzka s minimálnym úsilím, čo ho robí vhodným pre bežné údržby aj nouzové vypínacie situácie.

Pri inštalácii sa ventil integruje do systému pomocou pevného závitu F-M so závitovou maticou. Toto zabezpečuje jednoduché odpojenie pre údržbu alebo výmenu bez potreby rezu alebo svaru. Pákový kohútik poskytuje hmatové a vizuálne potvrdenie otvoreného alebo uzavretého stavu, čo je výhodné v prostrediach s obmedzeným prístupom alebo vysokým hladinou hluku.

Technické parametre

Inštalácia a pripojenie

Na inštaláciu guľového ventilu TYTAN sa pred závitovaním závitovej matky na závit G1/2 sa uistite, že potrubie je čisté a bez nečistôt. Na závit aplikujte vhodný tesniaci materiál alebo PTFE pásku, aby ste zabránili únikom. Závitovú maticu rovnomerne zatiahnite pomocou kľúča, pričom sa vyhýbajte preťaženiu a poškodeniu tesniacej plochy. Po inštalácii vykonajte vizuálny prehľad závitovej spojky a pohybu páky, aby ste potvrdili správne zaradenie a hladký pohyb. Bežnou chybou pri inštalácii je nesúhlas medzi potrubím a telom ventilu, čo môže spôsobiť nerovnomerné namáhanie a predčasné opotrebenie tesniacich komponentov.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými vodoinštalačnými a vykurovacími systémami, ktoré používajú závit G1/2. Je navrhnutý na použitie s medenými, oceľovými alebo plastovými potrubiami rovnakej veľkosti. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, hoci na dlhodobé zabránenie únikom môže byť odporúčaný vhodný tesniaci materiál. Závitová matica umožňuje jednoduché odpojenie pre údržbu, čo ho robí ideálnym pre aplikácie, kde sa očakáva častá údržba.

Technický pozadie pre projektantov

Princíp prevádzky guľového ventilu TYTAN závisí od guľového disku, ktorý sa otáča v presne vyrobenom sedle na riadenie prúdenia. Keď sa pákový kohútik pohne o štvrtinu otáčky, guľa sa zaradí do prúdového smeru na otvorenie alebo uzavretie prúdenia. Guľa je vyrobená z chromovanej mosadze, ktorá odoláva korózií a opotrebeniu, zatiaľ čo PTFE tesnenie zabezpečuje nízky trenie a dlhodobú odolnosť. Ventil je navrhnutý na integráciu do uzavretých systémov, kde sa očakáva termálna cyklickosť a tlakové kolísania. Konštrukčná integrita ventilu závisí od správnej inštalácie a vyhýbania sa mechanickému nárazu alebo vibráciám, ktoré by mohli poškodiť tesniacu plochu alebo integritu tesnenia.

Údržba a prevádzka

Doporučuje sa pravidelná kontrola závitovej spojky a pohybu páky, aby sa zabezpečila pokračujúca funkčnosť. Skontrolujte príznaky úniku okolo závitovej matky a overte, či sa páka pohybuje hladko bez odporu. Ak sa ventil stane ťažko ovládateľný, rozmontujte závit a vyčistite tesniace plochy. V technických údajoch nie sú uvedené konkrétne intervaly údržby, ale výrobca zaručuje päťročnú záruku proti výrobným chybám pri použitie v normálnych prevádzkových podmienkach.

Často kladené otázky

Môže sa ventil TYTAN použiť v centrálnych vykurovacích systémoch?
Áno, ventil je vhodný pre centrálnych vykurovacích systémov kvôli svojej maximálnej prevádzkovej teplote 120 °C a nominálnemu tlaku 30 bar.

Je pákový kohútik prispôsobiteľný pre rôzne orientácie potrubia?
Nie, pákový kohútik je pevne pripevnený a počas inštalácie by mal byť zaradený do smeru prúdenia.

Môže sa ventil použiť s plastovým potrubím?
Áno, ventil je kompatibilný s plastovým potrubím, ak sa pripojenie vykoná pomocou závitu G1/2 so správne tesniacou závitovou maticou.

Aký je materiál tesniacej plochy?
Tesniaca plocha používa PTFE, ktorá poskytuje odolné a nízko-trenie tesnenie vhodné pre aplikácie s horúcimi aj studenými vodami.
