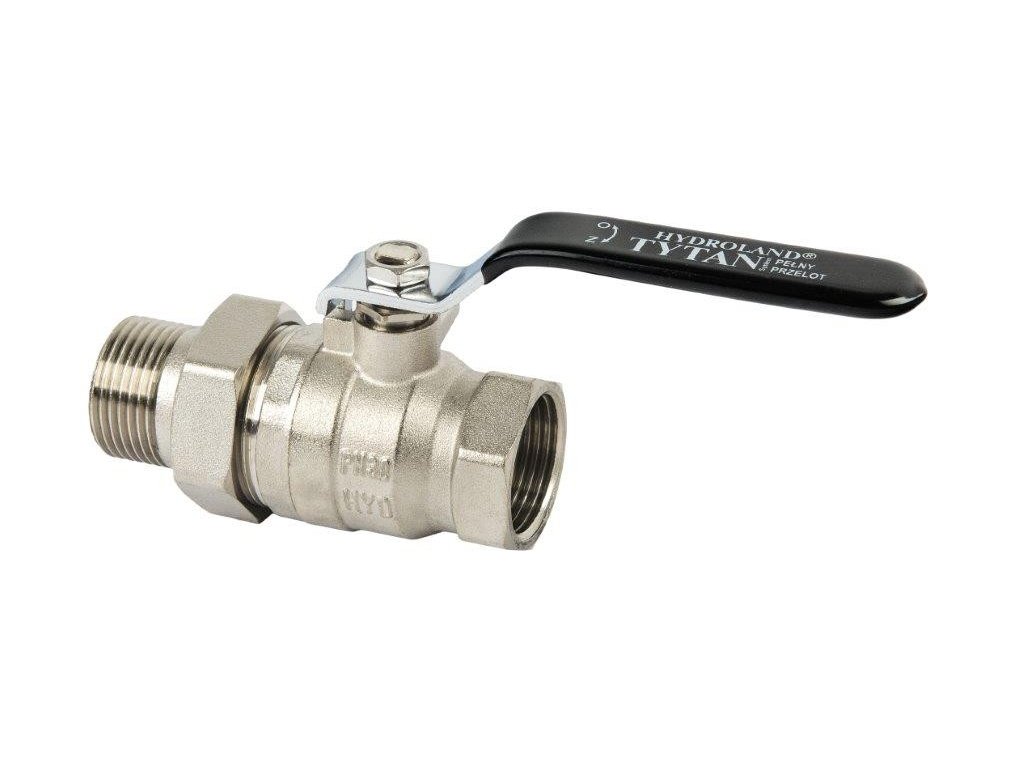

Guľový kohút na vodu TYTAN so spojkou, prítlačnou maticou a pákovou rukoväťou 3/4", F-M

Podrobný popis

Tento guľový ventil s plným prietokom sa často používa v obytných a komerčných vykurovacích systémoch, ako aj v domových vodovodných rozvodoch. Umožňuje presné a spoľahlivé vypnutie bez obmedzenia prietoku tekutiny, čo ho robí ideálnym pre aplikácie, kde je udržiavanie maximálneho prietoku kritické. Inštalatéri pracujúci na existujúcich potrubných rozvodoch profitujú z prispôsobivej stlačovacej matice, ktorá kompenzuje drobné nepresnosti pri inštalácii.

Guľový ventil TYTAN je zvlášť vhodný pre systémy vyžadujúce častý prístup pre údržbu alebo sezónne prispôsobenie. Jeho kompaktný dizajn a odolné materiály z neho robia preferovanú voľbu v novostavbách aj rekonštrukciách. Páka s 1/4 otáčky zabezpečuje rýchlu manipuláciu, zatiaľ čo chrómovaná guľa a PTFE tesnenie zaručujú dlhodobú spoľahlivosť v prostredí s kolísavými teplotami a tlakmi.

Technické parametre

Inštalácia a pripojenie

Valček sa pripája cez závit G3/4 palca F-M, čím sa integruje priamo do štandardných potrubných systémov. Na inštaláciu najskôr vyčistite závity a naneste vhodný tesniaci zmes alebo PTFE pásku. Uistite sa, že šróbenie je správne utiahnuté, aby sa zabránilo únikom. Prispôsobivá stlačovacia matica umožňuje jemné nastavenie zarovnania medzi pripojenými potrubiami, čím sa znižuje stres na teleso ventilu.

Bežnou chybou pri inštalácii je preťaženie šróbenia, čo môže poškodiť tesniace plochy. Vždy dodržiavajte odporúčania výrobcu ohľadom momentu zatiahnutia. Ďalším potenciálnym problémom je nesprávna orientácia páky, ktorá by mala byť nastavená pre jednoduchý prístup a hladkú manipuláciu. Po inštalácii vykonajte test úniku pod tlakom, aby ste potvrdili integritu pripojení.

Kompatibilita a príslušenstvo

Guľový ventil TYTAN je kompatibilný so štandardnými medenými, oceľovými a plastovými potrubnými systémami pomocou závitov G3/4 palca. Pre optimálne výkony sa uistite, že všetky pripojené komponenty sú hodnotené rovnakými pracovnými podmienkami – konkrétne maximálnou teplotou 120°C a tlakom aspoň 30 bar.

Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, hoci tesniace zmesi alebo PTFE pásky môžu byť odporúčané v závislosti od miestnych štandardov. Pri integrácii ventilu do zložitých systémov zvážte použitie kompatibilných izolačných ventilov alebo regulátorov tlaku, aby ste udržali stabilitu a bezpečnosť systému.

Technický pozadie pre projektantov

Guľový ventil TYTAN funguje prostredníctvom mechanizmu s 1/4 otáčkou, ktorý otvorí alebo uzavrie prietokovú cestu otáčaním páky. Chrómovaná mosadzná guľa poskytuje odolnosť proti korózii a opotrebeniu, čím zabezpečuje konzistentné výkony aj v prostredí s vysokými teplotami. PTFE tesniaci materiál ponúka nízky trenie a udržiava tesný tesnenie v čase, čím sa znižuje potreba častej údržby.

Teleso ventilu z mosadze s elektro-niklovým povlakom pre odolnosť proti korózii je vhodné na použitie v obytnej aj exteriérovej aplikácii. Oceľová páka so PVC povlakom zvyšuje odolnosť a ergonomiku, čím umožňuje jednoduchú manipuláciu. Pri návrhu systémov zohľadnite kompaktný pôdorys ventilu a uistite sa, že je dostatočný priestor okolo šróbenia pre prispôsobenie a údržbu.

Údržba a prevádzka

Pravidelné vizuálne kontroly by mali byť vykonané na vyhľadávanie príznakov úniku, korózie alebo mechanického stresu. Páka by mala plynulo pohybovať bez odporu, čo signalizuje, že interné komponenty zostali nezmenené. Ak sa vyskytnú nepravidelnosti, odmontujte ventil opatrne a skontrolujte tesniace plochy a PTFE kruhy na opotrebenie alebo znečistenie.

Hoci je ventil navrhnutý pre dlhodobé použitie s minimálnou intervenciou, uistite sa, že pracuje v rámci jeho špecifikovaných tlakových a teplotných limitov. Vyhnite sa používaniu nadmerného síle pri otáčaní páky, keďže to môže spôsobiť predčasné opotrebenie interných mechanizmov. Žiadne konkrétne intervaly údržby nie sú poskytované, ale ročné kontroly sú odporúčané pre systémy podliehajúce častému používaniu alebo tvrdom podmienkam.

Často kladené otázky

Môže byť guľový ventil TYTAN použitý v centrálnom vykurovacom systéme?
Áno, je vhodný pre centrálny vykurovací systém kvôli svojej maximálnej pracovnej teplote 120°C a tlaku 30 bar.

Je poloha páky prispôsobivá?
Páka je pevne nastavená pri inštalácii a by mala byť orientovaná pre jednoduchý prístup a hladkú manipuláciu.

Aký typ tesniaceho materiálu sa používa v ventilu?
Tesniace plochy sú vyrobené z PTFE (teflón), čo poskytuje odolné a nízko-trenie tesnenie.

Môže byť ventil použitý s plastovým potrubím?
Áno, závit G3/4 palca F-M je kompatibilný s plastovým potrubným systémom, ak je závit správne pripravený a tesnený.
