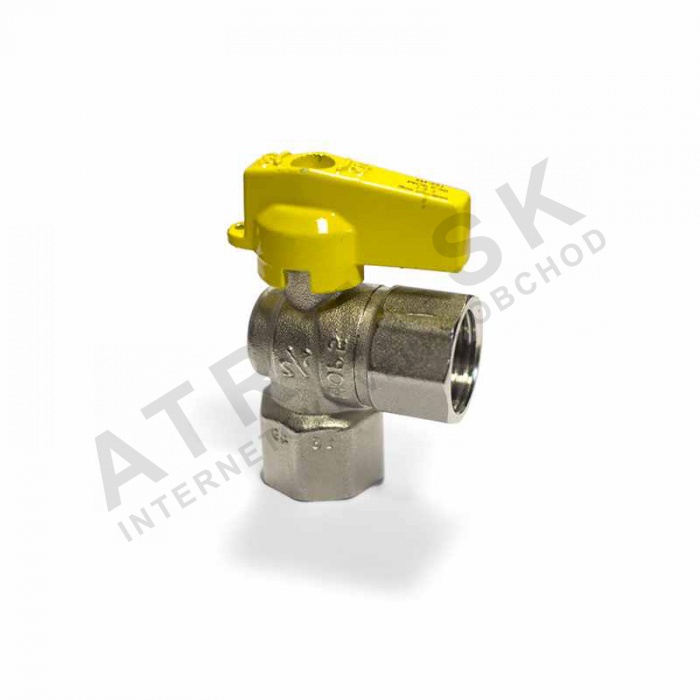

Guľový uzáver plyn - rohový, 1/2" FF - motýľ FIV.8110R

Podrobný popis

Tento guľový ventil v rohu je navrhnutý na integráciu do nízkotlakových plynových distribučných systémov. Poskytuje kompaktné riešenie pre riadenie toku v domácností a komerčných aplikáciách, ako sú plynové spotrebiče, vykurovacie systémy a meracie body. Roletový kohútik umožňuje rýchle vypnutie a intuitívnu prevádzku. Ventil je zvlášť vhodný pre úzke priestory vďaka svojej uhlovej konfigurácii.

Ventil sa často inštaluje v mechanických miestnostiach, pod umývadlami alebo v stenových priestoroch, kde priestorové obmedzenia vyžadujú uhlové spojenie. Zabezpečuje spoľahlivé tesnenie a minimálne straty tlaku v plynových obvodoch. Niklový mosadzný kryt odoláva korózií a opotrebeniu, čo z neho robí vhodný pre dlhodobú prevádzku vo vnútorných prostrediach.

Technické parametre

Inštalácia a pripojenie

Tento ventil má dve vnútorné závitové (FF) pripojenia s jmenovitým rozmerom 1/2 palca. Pred inštaláciou overte, či je potrubie vyrovnane a čisté, aby sa predišlo vstupu nečistôt do sedla ventilu. Na zabezpečenie netesnosti pripojení použite tesniacu pastu alebo PTFE pásku. Zatvorte prípojky vhodným kľúčom, vyhýbajúc sa preťaženiu, ktoré môže poškodiť mosadzné závity.

Vyhýbajte sa preťaženiu závitov počas montáže správnym zarovnaním samcov a samicových závitov. Po inštalácii skontrolujte úplné uzavretie vizuálnym prehliadkou pozície kohútika a vykonajte test netesnosti. Nekorektná orientácia roletového kohútika môže viesť k zmatkam počas noudu.

Kompatibilita a príslušenstvo

Tento model je kompatibilný so štandardnými plynovými potrubnými systémami s 1/2 palcovými vnútornými závitovými pripojeniami. Pre bezpečnú montáž v obmedzených priestoroch zvážte použitie montážneho rámu alebo potrubných podper. Podľa rozvrhu a dostupnosti inštalácie môže byť potrebné pridať ďalšie komponenty, ako sú spojovacie kúty alebo potrubné klieštia.

Technický pozadie pre projektantov

Ventil funguje prostredníctvom otáčaciej guľky so stredným otvorom, ktorý zarovnáva alebo blokuje cestu toku. Niklový mosadzný CW617N kryt poskytuje vysokú odolnosť proti oxidácii a mechanickému stresu, čo zabezpečuje dlhodobú odolnosť. Návrh roletového kohútika umožňuje rýchlu akciu a jasný vizuálny indikátor otvoreného/zatvoreného stavu. Povrchové tesnenie musí zostať bez cudzích častíc, aby sa udržala tesnosť v čase. Projektanti systémov by mali zohľadniť uhlovú geometriu pri plánovaní rozloženia a voľného priestoru okolo tela ventilu.

Teplotnú expanziu a vibrácie od susedných zariadení je potrebné minimalizovať prostredníctvom vhodných podper a izolácií. Toto pomáha zachovať integritu tesniaceho mechanizmu a predchádza predčasnému opotrebeniu povrchov kovu.

Servis a prevádzka

Pravidelná inšpekcia ventilu by sa mala zameriavať na stav tesniacich povrchov a integritu závitových spojov. Posluchnite sa nezvyčajných zvukov, ktoré môžu indikovať únik. Vyčistite vonkajšie plochy suchým hadičom, aby ste odstránili prach a nečistoty. V technickej dokumentácii nie sú špecifikované plánované servisné intervaly; však akékoľvek známky prevádzkovej tuhosti alebo viditeľné poškodenie vyžadujú okamžité výmeny.

Často kladené otázky

Môže sa tento ventil použiť v systémoch prirodzeného plynu?
Áno, je vhodný pre systémy prirodzeného plynu, ak sa prevádzkový tlak a teplota pohybujú v rámci PN5 a -20°C až +60°C.

Je možné inštalovať tento ventil horizontálne alebo vertikálne?
Obe polohy sú akceptovateľné. Uistite sa, že roletový kohútik je ľahko dostupný a jasne viditeľný pre prevádzku.

Môže sa tento ventil nahradiť štandardným guľovým ventilom s priamym telom?
Nie, konfigurácia v rohu je špecifická pre tento model. Verzia s priamym telom by sa nezmestila do inštalácií vyžadujúcich uhlové rozloženie.

Ktoré nástroje sú potrebné pre inštaláciu?
Štandardný potrubný kľúč a tesniaca pasta sú postačujúce pre montáž. Vyhnite sa používaniu nástrojov s nárazom, aby ste zabránili poškodeniu mosadzných prípojiek.
