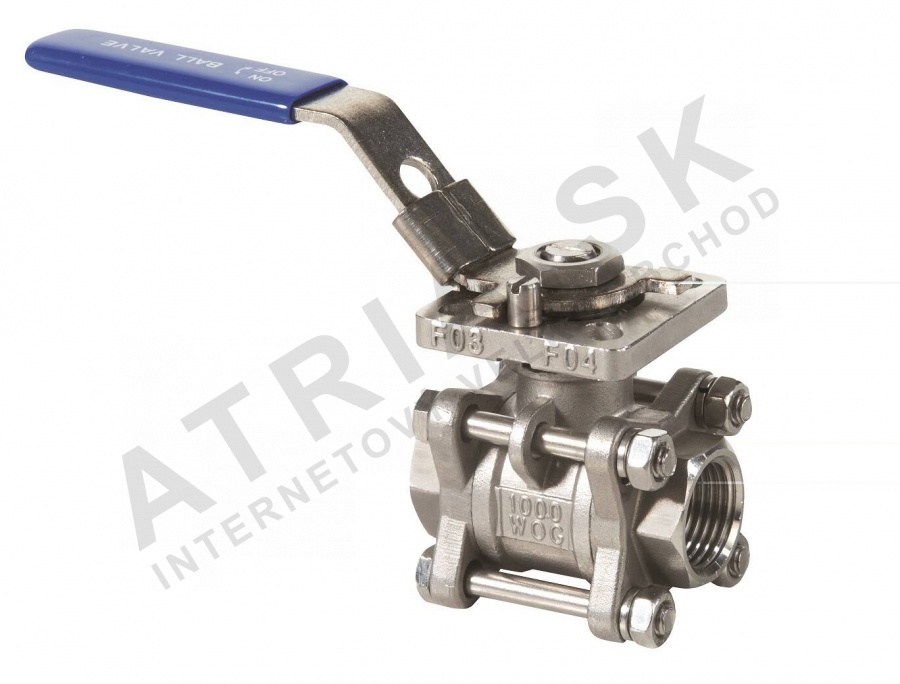

Zrezovaný guľový ventil - C3 série oceľový tričastý - 3/8 palca; L=48mm
Kód: C3622038Súvisiaci tovar
Podrobný popis
Zrezované guľové ventily sú zásadné komponenty v priemyselných, vykurovacích a vetracích systémoch, kde je potrebné spoľahlivé uzatvorenie. Tento tričastý dizajn sa často používa v systémoch spracovávajúcich vodu, oleje, uhlíkové zlúčeniny a chemické médiá. Ventil je vhodný na inštaláciu v obytných, komerčných a priemyselných budovách, najmä v systémoch vyžadujúcich tesné uzatvorenie a odolnosť proti korózií.
V vykurovacích a vetracích systémoch tento ventil zabezpečuje bezpečnú kontrolu toku kvapalín. Často sa nachádza v uzavretých obvodoch, cirkulačných systémoch a procesných potrubíach. Tričastá konštrukcia umožňuje jednoduchšiu údržbu a kontrolu v porovnaní s jednou časťou. Inštalatéri by mali zohľadniť rozsah pracovných teplôt a systémový tlak pri výbere vhodnej veľkosti a konfigurácie ventilu.
Technické parametre
| Materiál: telo | A351 CF8M oceľový |
|---|---|
| Hmotnosť | 0,372 kg |
| Kód | C3622038 |
| Značka | IVAR |
Inštalácia a pripojenie
Tento ventil má zrezované pripojenie podľa normy ISO 228-1 a je dostupný vo veľkostiach od 1/4 palca do 4 palca. Pred inštaláciou sa uistite, že systém je vybitý a vyčistite koniec rúrky, aby ste predišli kontaminácii. Na samčeky prírubové závity naneste vhodný závitový tesniaci prostriedok pred zatiahnutím. Počas inštalácie sa uistite, že ventil je úplne otvorený, aby ste zabránili poškodeniu vnútorných komponentov. Bežné chyby pri inštalácii zahŕňajú preťaženie, ktoré môže poškodiť tesniace plochy, a nesprávnu orientáciu ventilu v potrubie.
Kompatibilita a príslušenstvo
Ventil je kompatibilný so systémami pracujúcimi s vodou, olejmi, uhlíkovými zlúčeninami a chemickými médiami. Možno ho integrovať s elektropohonmi, ktoré vyhovujú normám ISO 5211 pre automatizovanú kontrolu. Dostupná je antištatistická konfigurácia pre prostredia, kde je statické vybíjanie problematické. Pre bezpečnú prevádzku možno pridať zástrčný páčik. Pre túto verziu nie sú špecifikované alternatívy alebo príbuzné produkty.
Technický pozadie pre projektantov

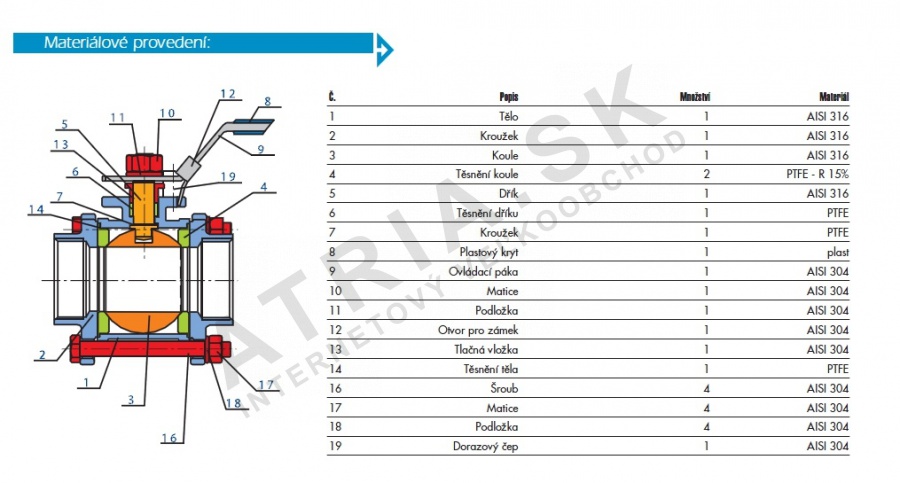

Tričastá konštrukcia pozostáva z tela, krytu a koncových častí, čo umožňuje jednoduchý prístup k vnútorným komponentom. Guľa je umiestnená medzi dvomi PTFE tesneniami, čo zabezpečuje tesné uzatvorenie. Vitonovo tesnenie na tyči zabráni úniku a je odolné voči širokému rozsahu chemických látok. Oceľové telo odoláva korózií a udržuje svoju konštrukčnú pevnosť pri vysokom tlaku. Ventil je vhodný na použitie v systémoch certifikovaných pre pitnú vodu a vyhovuje normám ATEX pre výbušné prostredia.
Servis a prevádzka
Doporučuje sa pravidelná kontrola tesniacich ploch a pohybu tyče, aby sa udržiava výkon. Skontrolujte príznaky opotrebenia alebo úniku a uistite sa, že ventil funguje hladko bez odporu. V krátkom popise nie sú uvedené konkrétne intervaly servisu. Ak nastane únik, ventil možno demontovať na kontrolu a výmenu tesnení alebo poškodených komponentov. Pri obsluhe ventilu sa vyhýbajte nadmernému síle, aby ste zabránili poškodeniu vnútorných častí.
Používanie v praxi
Môže byť tento ventil použitý v systémoch s pitnou vodou?
Áno, ventil vyhovuje požiadavkám pre pitnú vodu a je certifikovaný.
Je možné pripojiť elektrický pohon k tomuto ventilu?
Elektrický pohon možno pripojiť, ak vyhovuje normám ISO 5211.
Aká je maximálna pracovná teplota pre tento ventil?
Maximálna pracovná teplota je +180°C, ako je uvedené v technických údajoch.
Môže byť tento ventil použitý pre parové aplikácie?
Nie, ventil nie je vhodný pre paru alebo reguláciu toku kvôli svojej konštrukcii a obmedzeniam materiálov.
Dodatočné parametre
| Kategória: | BRA.C3.622 - GV séria C3 - 3 dielny |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.372 kg |
| Druh výrobku: | guľový ventil / uzáver |
| Rozmer závitu: | 3/8" |
| Materiál: | nerez |
| Materiál: | telo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:17 |
